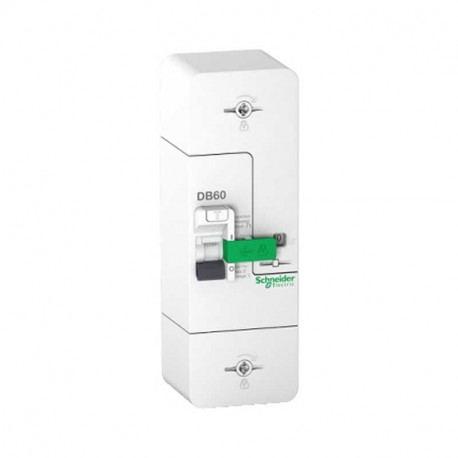

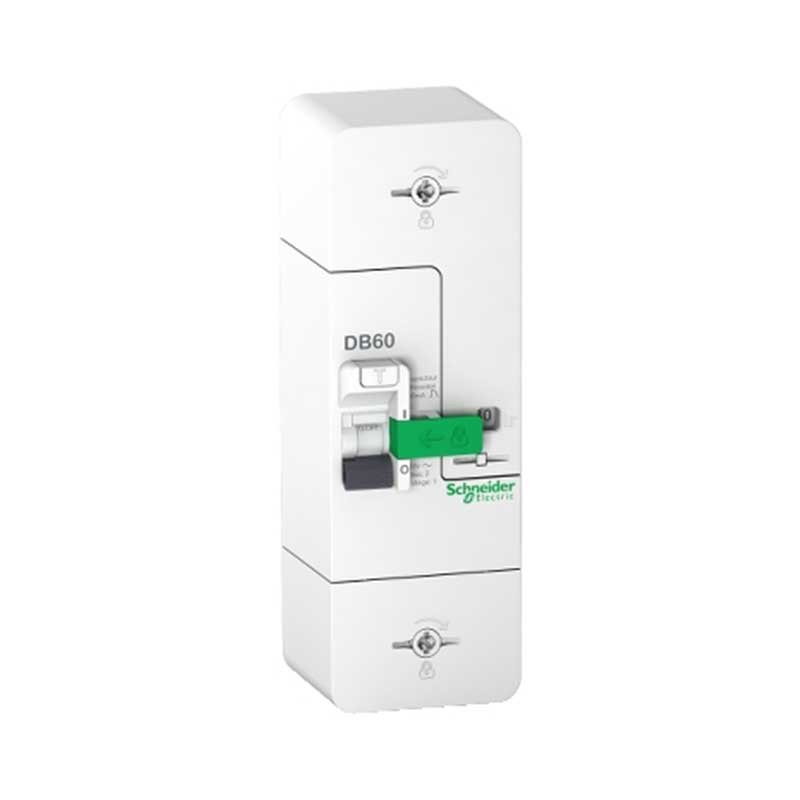

Disjoncteur de branchement différentiel instantané DB60 Resi9 - 1P + N - 30/45/60 A - 2,4 kA - Sensibilité 500 mA

Description du disjoncteur de branchement Resi9 de la marque Schneider Electric :

Mise en oeuvre du disjoncteur de branchement :

• Autorisation d'emploi Enedis (ERDF)
• Raccordement (neutre repéré en bleu) : bornes pour câbles cuivre jusqu'à 35mm²
• Livré avec cache-bornes plombables

Protection des circuits :

• Protection des personnes contre les contacts indirects et les installations contre les défauts d'isolement
• Protections des prises de courant

Produits complémentaires :

• Disjoncteur de branchement 3P+N
• Contacteur heures creuses
• Panneaux de controle

Caractéristiques du disjoncteur de branchement Resi9 de Schneider Electric :

Données techniques du disjoncteur de branchement :

• Puissance : 6/9/12 kVA
• Calibre fixe : 60 A
• Pouvoir de coupure : 2,4 kA
• Fréquence : 50 Hz
• 1P + N
• Tension : 250 V CA
• Courant normal assigné : 60 A
• Courant de défaut nominal : 5 A
• Sensibilité : 500mA
• Nombre de pôles : 2
• Déclenchement thermique compensé en température
• Fonction différentielle : protection des personnes

Remarque :

Avec la nouvelle réglementation Enedis, les disjoncteurs de branchement 60A sont désormais pré-réglés en usine. Le calibrage peut être changé à 30 ou 45A sur compteur linky uniquement.

Dimensions :

• Hauteur : 210 mm
• Largeur : 70 mm
• Profondeur : 70 mm
• Profondeur d'encastrement : 73 mm
• Poids : 700 g

Conformité et protection :

• NF
• NF C 62 - 411
• Classe AC avec bouton-test
• IP 2X au niveau des bornes
• IP 4X et classe d'isolement II avec cache-bornes
• IP 40

Garantie : 18 mois
