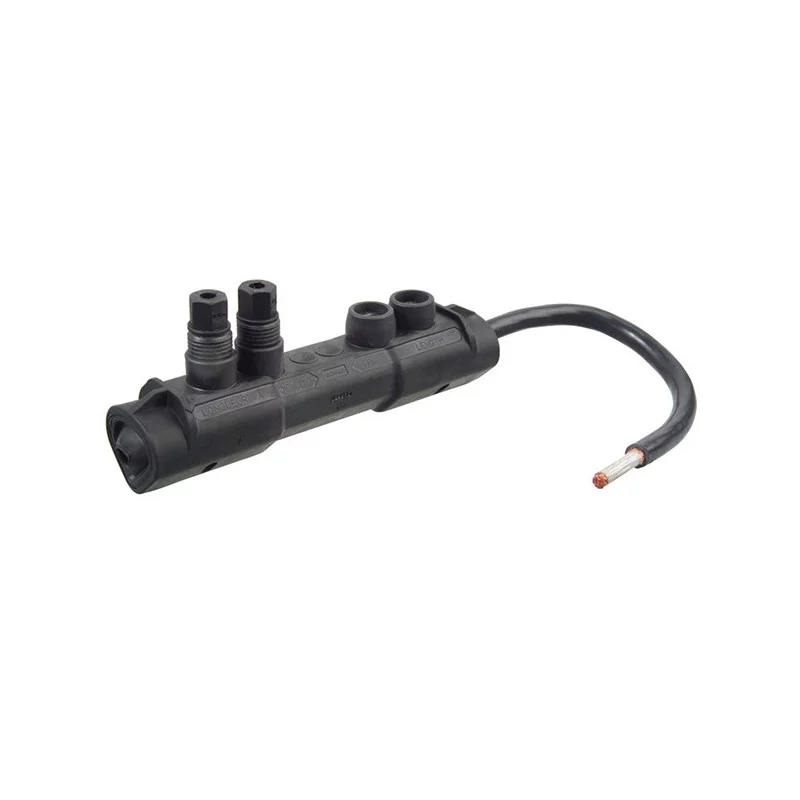

Embout réducteur à dénudage 95 - 240

Caractéristiques de l'embout réducteur à dénudage Michaud :

Description générale de l'embout :

• Usage pour les branchements tarifs jaunes (industriel) et branchements longs
• Utilisable sur conducteurs aluminium ou cuivre
• Raccordement direct dans l'appareillage grâce au fouet cuivre souple
• Borne à dénudage

Données techniques :

• Serrage du câble par vis
• Tenue diélectrique dans l'eau > 6 kV
• Capacité d'arrivée :
  • Rond : 50² à 185²
  • Sectoral : 95-240
• Section du fouet : 50²

Mise en oeuvre de l'embout :

• Couper le conducteur avec un dispositif qui n'écrase pas l'âme
• Dénuder sur la longueur indiquée sur le manchon
• Brosser le conducteur à raccorder sous graisse neutre afin de détruire la pellicule d'oxyde. Ne pas essuyer le conducteur ainsi nettoyé
• Introduire à fond le conducteur dans l'alésage du manchon sans mise au rond préalable
• Serrer les vis avec une clé 6 pans de 17 mm jusqu'à rupture des têtes fusibles
• Introduire le fouet de l'embout dans la borne de l'appareil et serrer au couple préconisé

Dimensions :

• Longueur : 518 mm
• Hauteur : 87 mm
• Largeur : 51 mm
