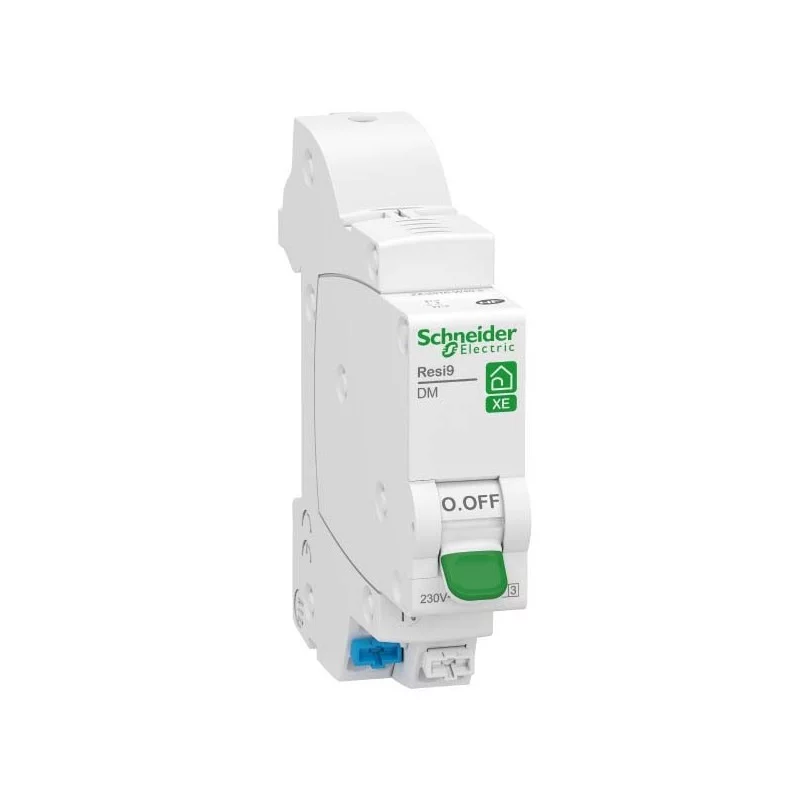

Disjoncteur 20A XE Resi9 - 1P+N - Courbe C - 3kA - 230V CA - Embrochable

Référence : R9EFC620 Schneider Electric EAN : 3606481160416
(19)
Schneider Electric

Photo(s) non contractuelle(s)

Le disjoncteur Schneider Resi9 protège les circuits électriques avec prises de courant classiques et spécialisées, prises triphasées, prises pour recharge de véhicules électriques, chauffe-eau ou radiateurs électriques.

  • 20 A
  • 230 V
  • Embrochable
  • Courbe C
  • 1P+N
  • Pouvoir de coupure : 3 kA
  • Petit tertiaire ou résidentiel
  • Bornes à enfichage
  • 2 pas de 9 mm
  • Garantie : 1,5 ans

8,71€ ttc
Expédition sous 1 semaine
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 9 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

La gamme Resi9 de Schneider apporte de nombreuses évolutions pour la mise en oeuvre de vos chantiers et l'installation de votre tableau électrique. De la goulotte GTL jusqu'au disjoncteur, gagnez en efficacité et en rapidité de pose !

Les disjoncteurs phase + neutre Resi9 remplacent ainsi la gamme Schneider D'Clic Duoline. La compatibilité reste la même avec tous les coffrets peignables. Ce disjoncteur embrochable de 20A peut donc s'adapter comme ajout ou remplacement dans n'importe quel coffret XE.

Disjoncteur 20A XE Resi9 - 1P+N - Courbe C - 3kA - 230V CA - Embrochable

Disjoncteur 20A XE Resi9 - 1P+N - Courbe C - 3kA - 230V CA - Embrochable

(19)
8,71€ ttc
ajouter au panier
_
+

Produits complémentaires

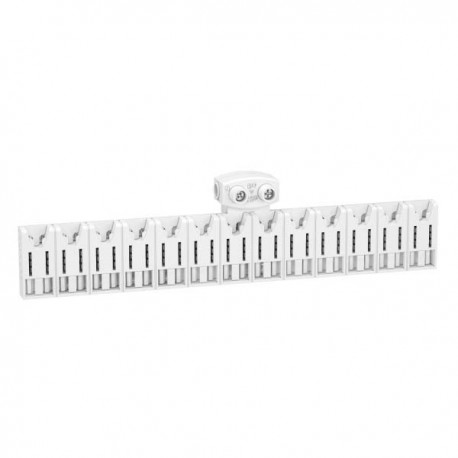

Répartiteur XE Resi9 - 63A - 26 pas - 13 modules - Avec connecteur - Embrochable
Schneider Electric
Réf. R9EXHC13
Expédition sous 24-72h
6
Répartiteur XE Resi9 - 63A - 26 pas - 13 modules - Avec connecteur...
9,82€ ttc
ajouter au panier
_
+
Contacteur standard XP Resi9 - 2NO - 20 A - Peignable
Schneider Electric
Réf. R9PCTS20
Expédition sous 1 semaine
1
Contacteur standard XP Resi9 - 2NO - 20 A - Peignable
40,31€ ttc
ajouter au panier
_
+

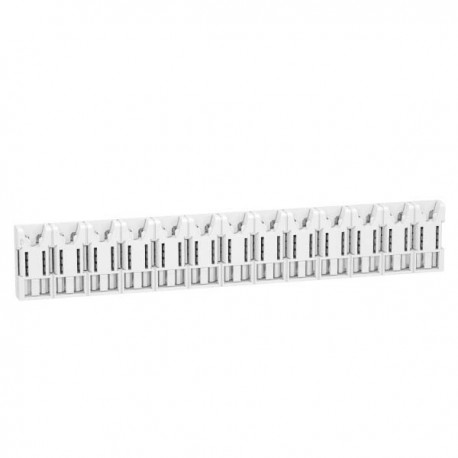

Répartiteur XE Resi9 - 63A - 26 pas - 13 modules - Sans connecteur - Embrochable
Schneider Electric
Réf. R9EXHS13
Expédition sous 24-72h
29
Répartiteur XE Resi9 - 63A - 26 pas - 13 modules - Sans connecteur...
8,08€ ttc
ajouter au panier
_
+
Documents et notices

R9EFC620 | Schneider fiche

Fiche technique du disjoncteur embrochable 20A de marque Schneider - 81990498

Voir le document
Caractéristiques

Garantie

1.5 an

Pouvoir de coupure

3 kA

Nombre de pôles

Ph+N

Intensité (Ampérage)

20

Courbe

C

Type de raccordement

Embrochable

Bornes

A enfichage

Type de produit Resi9

Disjoncteur

Description

Description du disjoncteur Resi9 20 A Schneider :

Mise en oeuvre du disjoncteur :

  • Alimentation par embrochage sur un répartiteur XE
  • Départ : Bornes à enfichage direct pour 2 câble rigides ou souples sans embout de 1,5 à 2,5mm²

Protection des circuits :

  • Circuits électriques avec prises de courant classiques
  • Chauffe-eau
  • Circuits électriques avec prises de courant triphasées
  • De chauffage électrique (radiateurs < 4500W)
  • Circuits électriques avec prises de recharge pour véhicules électriques

Produits complémentaires :

  • Répartiteur XE pour répartir le courant sur les différents disjoncteurs
  • Borne de raccordement
  • Cordon de repiquage

Caractéristiques du disjoncteur 20A XE Resi9 Schneider :

Données techniques du disjoncteur 20A :

  • Calibre : 20A
  • Tension : 230 V
  • Embrochable
  • Courbe C : applications générales, commande et protection contre les surintensités de circuit, déclencheur magnétique agissant entre 5 et 10 ln.
  • 1P+N
  • Pouvoir de coupure : 3 kA selon NF EN 60898
  • Domaine d'application : résidentiel et petit tertiaire
  • Connexion : bornes à enfichage direct
  • Classe de limitation : 3 selon NF EN 60898

Dimensions :

  • Hauteur : 85 mm
  • Largeur : 81 mm
  • Profondeur : 18 mm
  • Nombre de pas de 9 mm : 2
  • Poids : 100 g

Conformité et protection :

  • NF

Garantie : 1,5 ans

Installation et branchement tableau électrique Resi9 XE



Ce disjoncteur peut-il protéger mon circuit de chauffage électrique ?

La nature du circuit que le disjoncteur peut protéger dépend de son calibrage. Plus le disjoncteur dispose d'un grand calibrage, plus le circuit protégé pourra comprendre d'appareils et plus ces appareils pourront être puissants.

Avec un disjoncteur de 20A, votre circuit pourra comprendre jusqu'à 12 prises ou un élément de chauffage électrique jusqu'à 4500 W.
Ce disjoncteur est donc adapté à la protection de votre circuit de chauffage si celui-ci n'excède pas les 4500 W.
