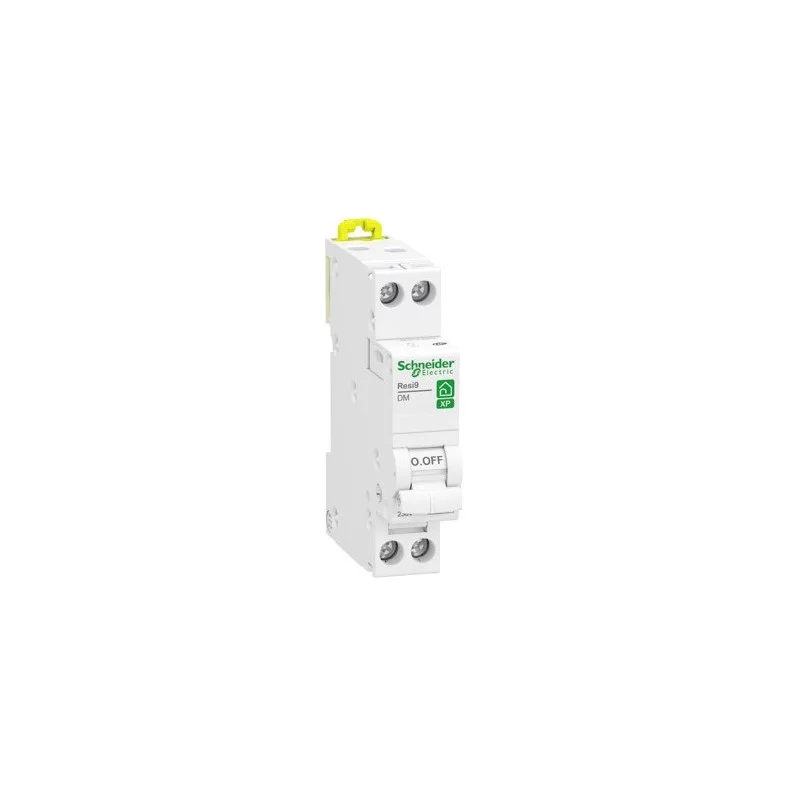

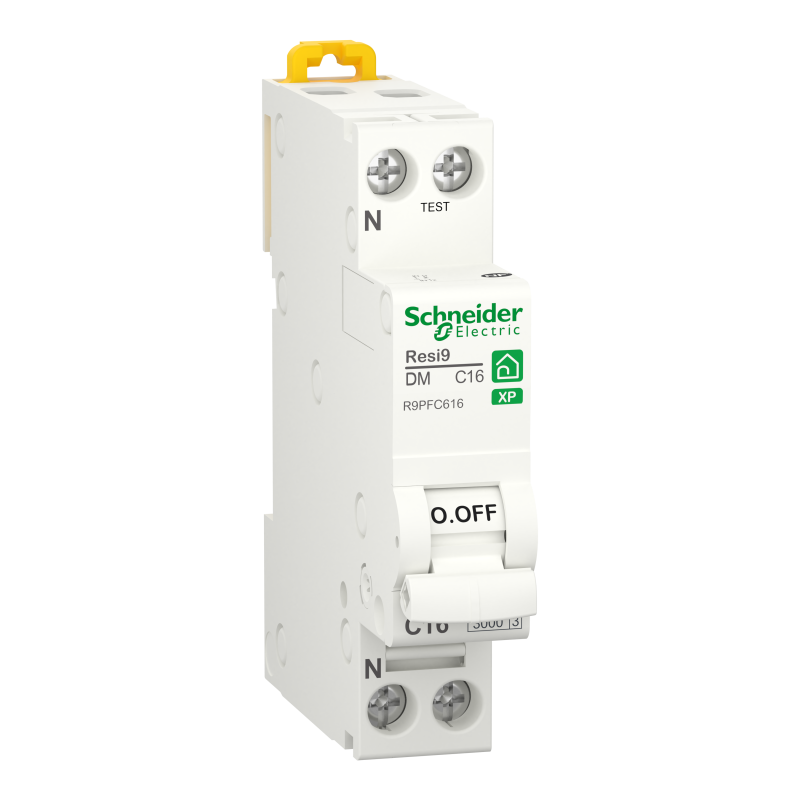

Disjoncteur 16A XP Resi9 - 1P+N - Courbe C - 3kA - 230V CA - Peignable

Référence : R9PFC616 Schneider Electric EAN : 3606481160522
(14)
Schneider Electric

Photo(s) non contractuelle(s)

Le disjoncteur Schneider Resi9 protège les circuits et équipements électriques et prévient les risques d’incendie en cas de court-circuit ou de surcharge. Un disjoncteur 16A est adapté à la protection des circuits de prises électriques.

  • 16 A
  • 230 V
  • Courbe C
  • 1P+N
  • Pouvoir de coupure : 3 kA
  • Petit tertiaire ou résidentiel
  • Bornes à vis
  • 2 pas de 9 mm
  • Garantie : 18 mois

8,90€ ttc
Expédition sous 1 semaine
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 9 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

La gamme Resi9 de Schneider apporte de nombreuses évolutions pour la mise en oeuvre de vos chantiers et l'installation de votre tableau électrique. De la goulotte GTL jusqu'au disjoncteur, gagnez en efficacité et en rapidité de pose !

Les disjoncteurs phase + neutre Resi9 remplacent ainsi la gamme Schneider D'Clic Duoline. La compatibilité reste la même avec tous les coffrets peignables. Ce disjoncteur peignable de 16A peut donc s'adapter comme ajout ou remplacement dans n'importe quel coffret XP.

Disjoncteur 16A XP Resi9 - 1P+N - Courbe C - 3kA - 230V CA - Peignable

Disjoncteur 16A XP Resi9 - 1P+N - Courbe C - 3kA - 230V CA - Peignable

(14)
8,90€ ttc
ajouter au panier
_
+

Produits complémentaires

Contacteur standard XP Resi9 - 2NO - 20 A - Peignable
Schneider Electric
Réf. R9PCTS20
Expédition sous 1 semaine
1
Contacteur standard XP Resi9 - 2NO - 20 A - Peignable
40,31€ ttc
ajouter au panier
_
+
Contacteur XP Resi9 - 2NO - 20 A - Peignable - Heures creuses
Schneider Electric
Réf. R9PCTH20
Expédition sous 24-72h
24
Contacteur XP Resi9 - 2NO - 20 A - Peignable - Heures creuses
46,99€ ttc
ajouter au panier
_
+
Télérupteur XP Resi9 - 2 NO - 16 A - Peignable
Schneider Electric
Réf. R9PCL216
Expédition sous 24-72h
Télérupteur XP Resi9 - 2 NO - 16 A - Peignable
36,47€ ttc
ajouter au panier
_
+
Télérupteur XP Resi9 - 1 NO - 16 A - Peignable
Schneider Electric
Réf. R9PCL116
Expédition sous 24-72h
10
Télérupteur XP Resi9 - 1 NO - 16 A - Peignable
21,44€ ttc
ajouter au panier
_
+
Documents et notices

R9PFC616 | Schneider fiche

Fiche technique du disjoncteur Resi9 - 16A - Phase + neutre de Schneider - 63064715

Voir le document
Caractéristiques

Garantie

1.5 an

Pouvoir de coupure

3 kA

Nombre de pôles

Ph+N

Intensité (Ampérage)

16

Courbe

C

Type de raccordement

Peignable à vis

Bornes

A vis

Type de produit Resi9

Disjoncteur

Description

Description du disjoncteur Resi9 16 A Schneider :

Mise en oeuvre du disjoncteur :

  • Alimentation par peigne XP (en présence d'une dent du peigne, le raccordement par câble reste possible)
  • Départ : Bornes à cage pour câble 16mm² rigide maxi

Protection des circuits :

  • D'éclairage de 8 ampoules maxi
  • De prises de courant (8 prises de 16 A max chacune)
  • De volets-roulants
  • De chauffage électrique (radiateurs < 3500W / planchers chauffants < 1700W)

Produits complémentaires :

  • Peigne XP pour répartir le courant sur les différents disjoncteurs
  • Borne de raccordement
  • Cordon de repiquage

Caractéristiques du disjoncteur 16 A XP Resi9 Schneider :

Données techniques du disjoncteur 16A :

  • Calibre : 16 A
  • Tension : 230 V
  • Courbe C : applications générales, commande et protection contre les surintensités de circuit, déclencheur magnétique agissant entre 5 et 10 ln.
  • 1P+N
  • Pouvoir de coupure : 3 kA selon NF EN 60898
  • Domaine d'application : résidentiel et petit tertiaire
  • Connexion : bornes à vis
  • Classe de limitation : 3 selon NF EN 60898

Dimensions :

  • Hauteur : 90 mm
  • Largeur : 75 mm
  • Profondeur : 18 mm
  • Nombre de pas de 9 mm : 2
  • Poids : 110 g

Conformité et protection :

  • NF

Garantie : 18 mois

Disjoncteur XP Schneider Electric

Quelle est la norme applicable au disjoncteur ?

La norme régissant l'installation des disjoncteur est la NF C 15-100, c'est la norme qui a vocation à garantir la sécurité optimal des installations électriques résidentielles.
Cette norme régule par exemple le norme de prises de courant présentes sur le circuit d'un disjoncteur, ce nombre dépend du calibre du disjoncteur.
Pour un disjoncteur 16A comme celui-ci, le circuit pourra comprendre un maximum de 8 prises de courant (tandis qu'un disjoncteur de 20A pourrait acceuillir jusqu'à 12 prises par exemple).

Cette norme impose également des standards de branchement pour les disjoncteurs, elle détermine notamment la hauteur d'installation des appareils. Un disjoncteur d'abonné devra se trouver entre 0,90m et 1,80m du sol tandis que le branchement d'un disjoncteur divisionnaire pourra se situer à 50cm du sol seulement en fonction du type de coffret.
La norme impose certaines contraintes à l'installateur, notamment la présence d'espaces vides sur chaque rangée du tableau pour prévoir la création de nouveaux circuits dans le futur.
