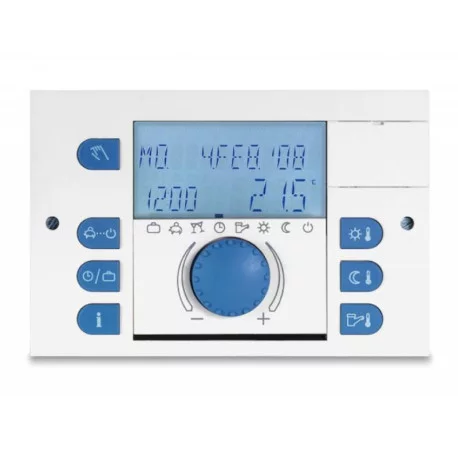

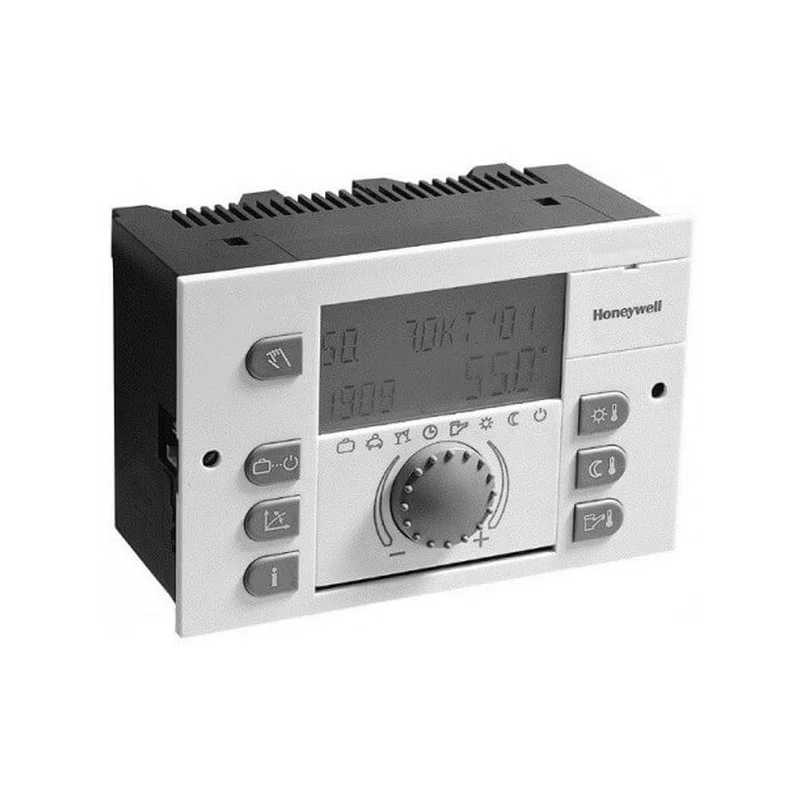

Description du régulateur de température centralisée Smile 3-40 WM - Honeywell:
La famille de régulateur SMILE est la solution simple pour la régulation en fonction de la température extérieure ou ambiante, des installations de chauffage à eau chaude.
Le SMILE SDC 3-40 WC est un régulateur destiné au contrôle d'un circuit équipé d’une vanne de mélange 3 ou 4 voies motorisée et pompe de circulation.
De plus, le SDC 3-40 WC possède 1 entrée supplémentaire libre, paramétrable très simplement afin de lui associer une logique de régulation.
•Le bouton "pressez-tournez" permet la sélection et le réglage des informations principales (consignes, courbes de chauffe, paramètres, …)
• Les touches d'accès direct en façade du régulateur, permettent une dérogation simple du mode en cours vers le mode Eco, Manu, Vacances, …
• La touche permet la lecture de tous les états de l'installation
• Large écran rétro éclairé, avec texte en langage clair
• Régulateur au format DIN (144x96x96mm) pour montage en façade d'armoire ou chaudière
• Large embase pour montage mural (280x96x100mm), facilitant l'installation et le câblage, intégrant le régulateur au format DIN
• Les kits comprennent, le régulateur et ses sondes de base, mais également tous les accessoires pour montage mural, façade et rail
Compsition du kit:
- 1 régulateur de chauffage avec boitier de raccordement pour montage mural Réf: sdc3-40wm
- 1 sonde de température extérieure Réf: af 20
- 1 sonde de température applique circuit Réf: vf 20 a
- 1 jeu de bornier pour montage façade Réf: tbs-smile-kit
Caractéristique technique du régulateur de température centralisée - Honeywell:
Electrique
Section câbles :
- 1,5mm² pour les câbles d'alimentation et de commande 230V (alimentation, pompes, moteurs de vannes, …)
- 0,5mm² pour les câbles de sondes, sélecteurs, bus et entrées-sorties analogiques
Longueur câbles :
- 200m maxi blindés avec écran pour raccorder sondes, boîtiers d'ambiance, et entrées analogiques
- 50m maxi pour les sorties relais
- 100m maxi pour les connections bus
Alimentation : 230 V +6% / -10%
Fréquence : 50 … 60 Hz
Consommation : max 5.8 VA Fusible : max 6.3 A
Pouvoir de coupure des relais : 2 (2) A
Température ambiante de fonctionnement : 0 … +50°C
Indice de protection : IP30
Suppression des radiointerférence : EN 55014 (1993)
Immunité : EN 55104 (1995)
Dimensions :
- 144x96x96mm pour montage encastré
- 280x96x100mm pour montage mural avec embase
Conformité :
- Conforme aux normes européennes EN60730-1 (1995), EN55014-1 (1997), EN55014-2 (1996)
- Classe IP : IP30
- Marque CE
- Respectez les schémas de câblage pour une conformité aux spécifications CE
Garantie : 2 ans
