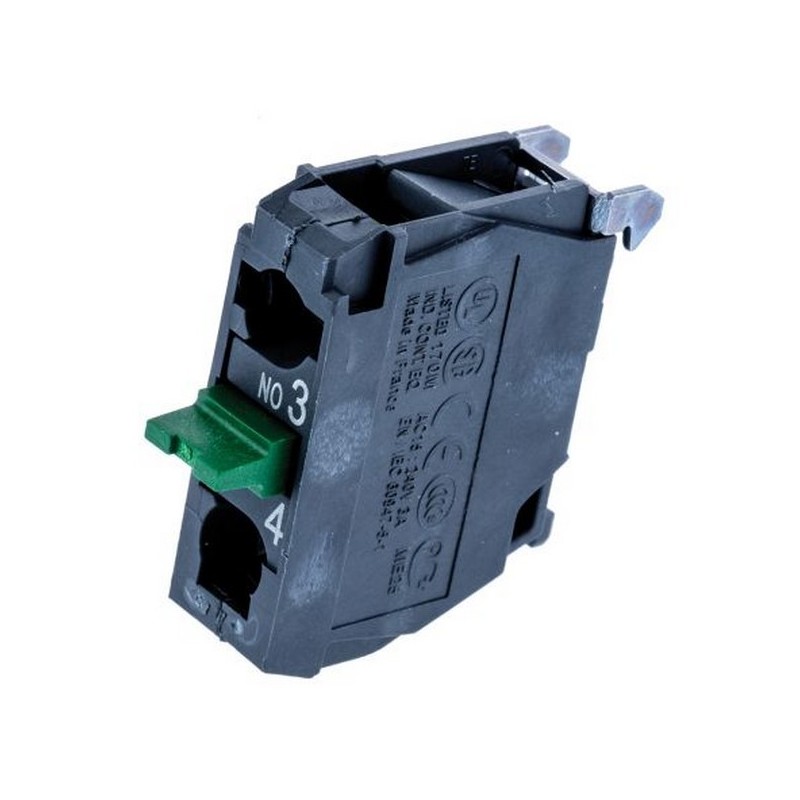

Bloc contact Harmony XAL - 1F - pour boite - raccordement vis étrier - pour XAL ou XAPS

Référence : ZENL1111 Schneider Electric EAN : 3389110115079
Schneider Electric

Photo(s) non contractuelle(s)

Les blocs contact Harmony sont destinées aux commandes télémécaniques industrielles gammes XB4 et XB5.

  • Bloc de contacts 1 fermeture pour boite
  • Pour XAL ou XAPS
  • Borniers à vis-étrier
  • Pour unités de signalisation et de contrôle XB5 Ø 22 mm ou poste de commande XAPS
  • Courant : 10 A EN/IEC 60947-5-1

3,19€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 4 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

Bloc contact Harmony XAL - 1F - pour boite - raccordement vis étrier - pour XAL ou XAPS

Bloc contact Harmony XAL - 1F - pour boite - raccordement vis étrier - pour XAL ou XAPS

3,19€ ttc
ajouter au panier
_
+

Produits complémentaires

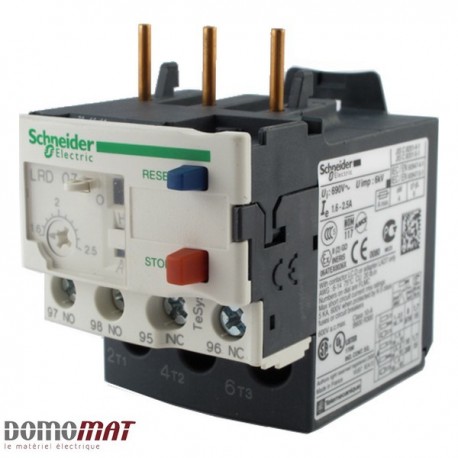

Relais de protection thermique moteur TeSys - 1,6 à 2,5A - classe 10A
Schneider Electric
Réf. LRD07
Expédition sous 1 à 2 semaines après commande
Relais de protection thermique moteur TeSys - 1,6 à 2,5A - classe 10A
67,07€ ttc
ajouter au panier
_
+
Relais de protection thermique moteur TeSys - 2,5 à 4A - classe 10A
Schneider Electric
Réf. LRD08
Expédition sous 24-72h
1
Relais de protection thermique moteur TeSys - 2,5 à 4A - classe 10A
23,28€ ttc
ajouter au panier
_
+
Relais de protection thermique moteur TeSys - 4 à 6A - classe 10A
Schneider Electric
Réf. LRD10
Expédition sous 24-72h
1
Relais de protection thermique moteur TeSys - 4 à 6A - classe 10A
24,13€ ttc
ajouter au panier
_
+
Relais de protection thermique moteur TeSys - 5,5 à 8A - classe 10A
Schneider Electric
Réf. LRD12
Expédition sous 24-72h
Relais de protection thermique moteur TeSys - 5,5 à 8A - classe 10A
29,51€ ttc
ajouter au panier
_
+
Tête de bouton Harmony ZB4 - tournant - 2 positions - Ø22 - noir
Schneider Electric
Réf. ZB4BD2
Expédition sous 24-72h
Tête de bouton Harmony ZB4 - tournant - 2 positions - Ø22 - noir
10,15€ ttc
ajouter au panier
_
+
Embase bouton Harmony ZB4 - 1O - raccordement vis étrier
Schneider Electric
Réf. ZB4BZ102
Expédition sous 24-72h
Embase bouton Harmony ZB4 - 1O - raccordement vis étrier
4,66€ ttc
ajouter au panier
_
+
Bouchon obturateur Harmony ZB5 - Ø22 - noir - pour XB4 ou XB5
Schneider Electric
Réf. ZB5SZ3
Expédition sous 1 à 2 semaines après commande
Bouchon obturateur Harmony ZB5 - Ø22 - noir - pour XB4 ou XB5
1,18€ ttc
ajouter au panier
_
+
Bloc contact Harmony - 1O - raccordement vis étrier - pour XB4 ou XB5
Schneider Electric
Réf. ZBE102
Expédition sous 24-72h
Bloc contact Harmony - 1O - raccordement vis étrier - pour XB4 ou XB5
1,91€ ttc
ajouter au panier
_
+
Etiquette circulaire jaune Harmony - Arrêt Urgence - 3D - Ø60 -pour XB4 ou XB5
Schneider Electric
Réf. ZBY9120
Expédition sous 24-72h
1
Etiquette circulaire jaune Harmony - Arrêt Urgence - 3D - Ø60 -pour...
1,79€ ttc
ajouter au panier
_
+
Bloc contact Harmony - 1F - raccordement vis étrier - pour XB4 ou XB5
Schneider Electric
Réf. ZBE101
Expédition sous 24-72h
1
Bloc contact Harmony - 1F - raccordement vis étrier - pour XB4 ou XB5
2,78€ ttc
ajouter au panier
_
+
Documents et notices

ZENL1111 | Schneider

Fiche Technique

Voir le document
Description

Description du bloc contact Harmony - Schneider :

  • Fonction produit : Bloc de contacts pour boite
  • Contact : 1 fermeture
  • Pour XAL ou XAPS
  • Borniers à vis-étrier
  • Pour unités de signalisation et de contrôle XB5 Ø 22 mm ou poste de commande XAPS

Caractéristiques techniques du bloc contact :

Données techniques :

  • Protection contre les courts-circuits : 10 A cartouche fusible gG EN/IEC 60947-5-1
  • Courant thermique conventionnel : 10 A EN/IEC 60947-5-1
  • Tension assignée d'isolement : 600 V 3 EN 60947-1
  • Tension assignée de tenue aux chocs : 6 kV EN 60947-1
  • Courant assigné d'emploi :
    • 0,125 à 240 V AC-15, A600 conformément à EN/IEC 60947-5-1
    • 0,25 à 120 V AC-15, A600 conformément à EN/IEC 60947-5-1
    • 0.1 A à 600 V DC-13, Q600 conformément à EN/IEC 60947-5-1
    • 0.27 A à 250 V DC-13, Q600 conformément à EN/IEC 60947-5-1
    • 0.55 A à 125 V DC-13, Q600 conformément à EN/IEC 60947-5-1
    • 1.2 A à 600 V AC-15, A600 conformément à EN/IEC 60947-5-1
  • Montage sur la plaque intégrée au boîtier

Conformité et protection :

  • IP20 conformément à IEC 60529
  • EN/IEC 60947-1
  • EN/IEC 60947-5-1
  • EN/IEC 60947-5-4
  • EN/IEC 60947-5-5
  • JIS C 4520
  • UL 508
  • CSA C22.2 No 14

Garantie 18 mois

Les produits Harmony de Shneider sont adaptés à la commande et la protection des circuits électrique. Avec un encombrement réduit ils sont classées suivant leurs niveaux de performances et leur niveau de fonctionnalités.
+
✕
