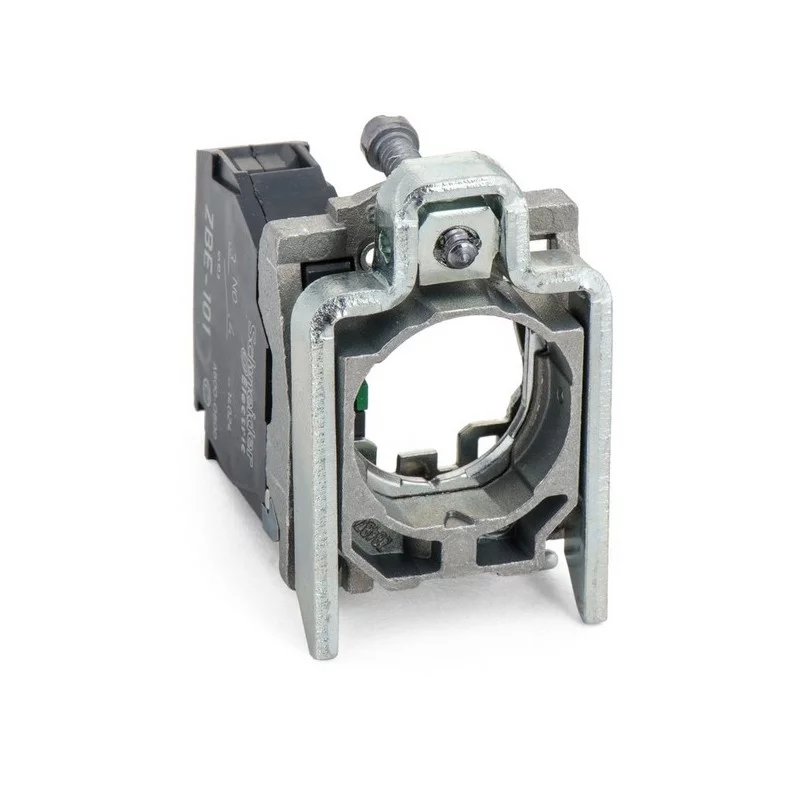

Embase bouton Harmony ZB4 - 1O - raccordement vis étrier

Référence : ZB4BZ102 Schneider Electric EAN : 3389110889383
Schneider Electric

Photo(s) non contractuelle(s)

Les embases de boutons Harmony ZB4 sont destinées aux commandes télémécaniques industrielles.

  • Corps à contact complet
  • Contact : 1 ouverture
  • Corps + Collier de fixation
  • Raccordement vis étrier

4,66€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 5 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

Embase bouton Harmony ZB4 - 1O - raccordement vis étrier

Embase bouton Harmony ZB4 - 1O - raccordement vis étrier

4,66€ ttc
ajouter au panier
_
+

Produits complémentaires

Relais de protection thermique moteur TeSys - 1,6 à 2,5A - classe 10A
Schneider Electric
Réf. LRD07
Expédition sous 1 à 2 semaines après commande
Relais de protection thermique moteur TeSys - 1,6 à 2,5A - classe 10A
67,07€ ttc
ajouter au panier
_
+
Relais de protection thermique moteur TeSys - 2,5 à 4A - classe 10A
Schneider Electric
Réf. LRD08
Expédition sous 24-72h
1
Relais de protection thermique moteur TeSys - 2,5 à 4A - classe 10A
23,28€ ttc
ajouter au panier
_
+
Relais de protection thermique moteur TeSys - 4 à 6A - classe 10A
Schneider Electric
Réf. LRD10
Expédition sous 24-72h
1
Relais de protection thermique moteur TeSys - 4 à 6A - classe 10A
24,13€ ttc
ajouter au panier
_
+
Relais de protection thermique moteur TeSys - 5,5 à 8A - classe 10A
Schneider Electric
Réf. LRD12
Expédition sous 24-72h
Relais de protection thermique moteur TeSys - 5,5 à 8A - classe 10A
29,51€ ttc
ajouter au panier
_
+
Tête de bouton Harmony ZB4 - tournant - 2 positions - Ø22 - noir
Schneider Electric
Réf. ZB4BD2
Expédition sous 24-72h
Tête de bouton Harmony ZB4 - tournant - 2 positions - Ø22 - noir
10,15€ ttc
ajouter au panier
_
+
Embase bouton Harmony ZB4 - 1O - raccordement vis étrier
Schneider Electric
Réf. ZB4BZ102
Expédition sous 24-72h
Embase bouton Harmony ZB4 - 1O - raccordement vis étrier
4,66€ ttc
ajouter au panier
_
+
Bloc contact Harmony XAL - 1O - pour boite - raccordement vis étrier - pour XAL ou XAPS
Schneider Electric
Réf. ZENL1121
Expédition sous 24-72h
Bloc contact Harmony XAL - 1O - pour boite - raccordement vis...
3,52€ ttc
ajouter au panier
_
+
Documents et notices

ZB4BZ102 | Schneider

FIche Technique

Voir le document
Description

Description de l'embase de bouton Harmony ZB4 - Schneider :

  • Fonction produit : embase de bouton
  • Zamak
  • Corps à contact complet
  • Contact : 1 ouverture
  • Corps + Collier de fixation
  • Raccordement vis étrier

Caractéristiques techniques de l'embase Harmony ZB4 :

Données techniques :

  • Contacts standards
  • Durée de vie mécanique : 5000000 cycles
  • Course d'actionnement :
    • 2.6 mm (état électrique modifié par "F")
    • 4.3 mm (course totale)
  • Forme de la tête de vis :
    • Transversal tête compatible avec cruciforme Philips n° 1 tournevis
    • Transversal tête compatible avec pozidriv N°1 tournevis
    • Perforé tête compatible avec plat Ø 4 mm tournevis
    • Perforé tête compatible avec plat Ø 5,5 mm tournevis
  • Courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • Tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
  • Courant assigné d'emploi :
    • 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1
    • 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1
    • 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
    • 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
    • 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
    • 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1

Dimensions :

  • Hauteur : 30mm
  • Largeur : 47mm
  • Profondeur : 37mm

Conformité et protection :

  • IP20 conformément à IEC 60529
  • EN/IEC 60947-1 - EN/IEC 60947-5-1 - EN/IEC 60947-5-4 - EN/IEC 60947-5-5 - JIS C 4520 - UL 508 - CSA C22.2 No 14

Garantie 18 mois

Les produits Harmony de Shneider sont adaptés à la commande et la protection des circuits électrique. Avec un encombrement réduit ils sont classées suivant leurs niveaux de performances et leur niveau de fonctionnalités.
+
✕
