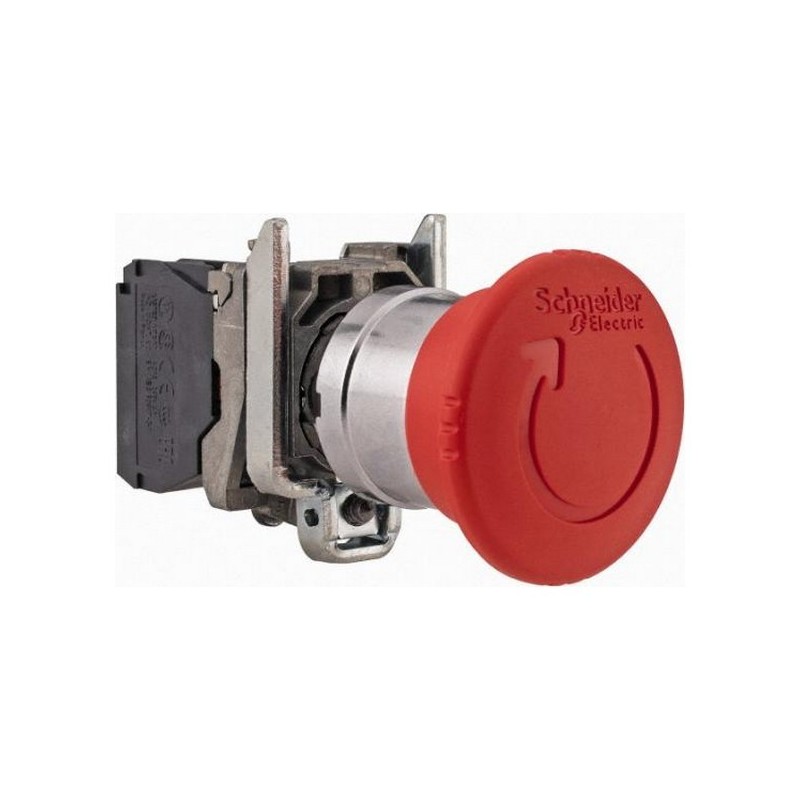

Bouton-poussoir Harmony XB4 - Arrêt d'Urgence - 1F + 1O - Ø40 - P-T

Référence : XB4BS8445 Schneider Electric EAN : 3389110887051
(2)
Schneider Electric

Photo(s) non contractuelle(s)

Les boutons Harmony sont destinées à aux fonctions les plus courantes "marche-arrêt, marche, arrêt, arrêt d'urgence" des commandes industrielles.

  • Contacts : 1 fermeture + 1 ouverture
  • 1 bouton-poussoir Ø 40 mm coup de poing, rouge
  • Tourner pour déverrouiller
  • Bouton Ø40mm
  • Diamètre de fixation : 22mm

15,00€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 15 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

Bouton-poussoir Harmony XB4 - Arrêt d'Urgence - 1F + 1O - Ø40 - P-T

Bouton-poussoir Harmony XB4 - Arrêt d'Urgence - 1F + 1O - Ø40 - P-T

(2)
15,00€ ttc
ajouter au panier
_
+

Produits complémentaires

Support universel à percer - clipsage sur rail modulaire
Schneider Electric
Réf. A9A15152
Expédition sous 1 à 2 semaines après commande
Support universel à percer - clipsage sur rail modulaire
4,55€ ttc
ajouter au panier
_
+
Etiquette circulaire jaune Harmony - Arrêt Urgence - 3D - Ø60 -pour XB4 ou XB5
Schneider Electric
Réf. ZBY9120
Expédition sous 24-72h
1
Etiquette circulaire jaune Harmony - Arrêt Urgence - 3D - Ø60 -pour...
1,79€ ttc
ajouter au panier
_
+
Etiquette circulaire jaune Harmony - Coupure d'urgence - plate - Ø60
Schneider Electric
Réf. ZBY9160
Expédition sous 1 à 2 semaines après commande
Etiquette circulaire jaune Harmony - Coupure d'urgence - plate - Ø60
3,01€ ttc
ajouter au panier
_
+
Porte étiquette Harmony - plat 30x40 - pour étiquette 'DEFAUT' 8x27 - Blanc et rouge
Schneider Electric
Réf. ZBY2135
Expédition sous 1 à 2 semaines après commande
Porte étiquette Harmony - plat 30x40 - pour étiquette 'DEFAUT'...
1,03€ ttc
ajouter au panier
_
+
Porte étiquette Harmony - plat 30x40 - pour étiquette 'ARRET' 8x27 - Blanc et rouge
Schneider Electric
Réf. ZBY2104
Expédition sous 24-72h
Porte étiquette Harmony - plat 30x40 - pour étiquette 'ARRET'...
1,03€ ttc
ajouter au panier
_
+
Porte étiquette Harmony - plat 30x40 - pour étiquette 'OUVERTURE' 8x27
Schneider Electric
Réf. ZBY2113
Expédition sous 1 à 2 semaines après commande
Porte étiquette Harmony - plat 30x40 - pour étiquette 'OUVERTURE'...
1,34€ ttc
ajouter au panier
_
+
Porte étiquette Harmony - plat 30x40 - pour étiquette 'I-O-II' 8x27
Schneider Electric
Réf. ZBY2186
Expédition sous 24-72h
Porte étiquette Harmony - plat 30x40 - pour étiquette 'I-O-II' 8x27
1,60€ ttc
ajouter au panier
_
+
Porte étiquette Harmony - plat 30x40 - pour étiquette 'O-I' 8x27
Schneider Electric
Réf. ZBY2178
Expédition sous 24-72h
Porte étiquette Harmony - plat 30x40 - pour étiquette 'O-I' 8x27
1,04€ ttc
ajouter au panier
_
+
Documents et notices

XB4 | Schneider

Notice

Voir le document

XB4BS8445 | Schneider

Fiche Technique

Voir le document
Caractéristiques

Nombre de contacts Ouverture

1

Type de bouton d'arrêt d'urgence

Bouton pousser-tourner

Nombre de contacts Fermeture

1

Type de module

Interrupteur et poussoir

Description

Description du bouton-poussoir Arrêt d'Urgence - Schneider :

  • Fonction produit : Fonction coupure d'urgence - Fonction d'arrêt d'urgence
  • 1 bouton-poussoir coup de poing
  • Tourner pour déverrouiller
  • 1 bouton-poussoir Ø 40 mm coup de poing, rouge - 1 "O" + 1 "F" non marqué
  • Diamètre de fixation : 22mm

Caractéristiques techniques du bouton-poussoir :

Données techniques :

  • Course d'actionnement :
    • 1.5 mm état électrique modifié par "O"
    • 2.6 mm (état électrique modifié par "F")
    • 4.3 mm course totale
  • Mode de raccordement :
    • Borniers à vis-étrier <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1
    • Borniers à vis-étrier >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
  • Courant assigné d'emploi :
    • 0,125 à 240 V AC-15, A600 conformément à EN/IEC 60947-5-1
    • 0,25 à 120 V AC-15, A600 conformément à EN/IEC 60947-5-1
    • 0.1 A à 600 V DC-13, Q600 conformément à EN/IEC 60947-5-1
    • 0.27 A à 250 V DC-13, Q600 conformément à EN/IEC 60947-5-1
    • 0.55 A à 125 V DC-13, Q600 conformément à EN/IEC 60947-5-1
    • 1.2 A à 600 V AC-15, A600 conformément à EN/IEC 60947-5-1
  • Courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1

Dimensions :

  • Hauteur : 47mm
  • Largeur : 40mm
  • Profondeur : 82mm

Conformité et protection :

  • IP69 IP67 IP66 conformément à IEC 60529 IP69K
  • IP69 - IP67 - IP66 conformément à IEC 60529 - IP69KIP69 - IP67 - IP66 conformément à IEC 60529 - IP69K
  • IK06 conformément à IEC 50102
  • EN/IEC 60204-1 EN/IEC 60947-1 EN/IEC 60947-5-1 EN/IEC 60947-5-4 EN/IEC 60947-5-5 EN/ISO 13850 IEC 60364-5-53 JIS C 4520 UL 508 CSA C22.2 No 14

Garantie 18 mois

Les produits Harmony de Shneider sont adaptés à la commande et la protection des circuits électrique. Avec un encombrement réduit ils sont classées suivant leurs niveaux de performances et leur niveau de fonctionnalités.
