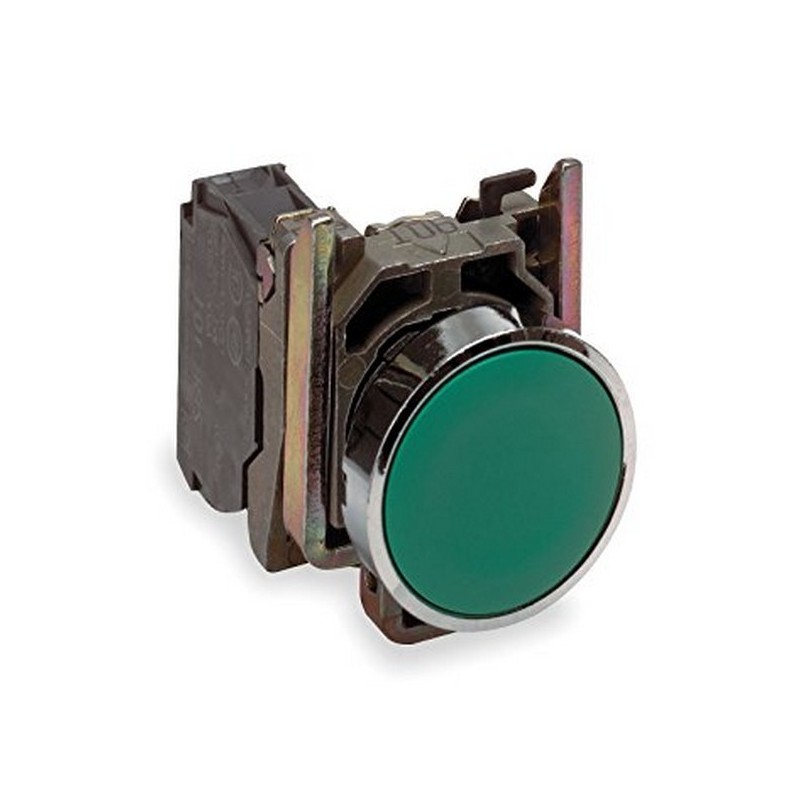

Bouton-poussoir de commande Harmony XB4 - affleurant - 1F - Ø22 - vert

Référence : XB4BA31 Schneider Electric EAN : 3389110886955
Schneider Electric

Photo(s) non contractuelle(s)

Les boutons-poussoir Harmony XB4 sont destinées aux commandes télémécaniques industrielles.

  • Bouton-poussoir complet
  • Contacs : 1 fermeture
  • Diamètre de fixation : 22mm
  • Couleur : vert

8,09€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 9 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

Bouton-poussoir de commande Harmony XB4 - affleurant - 1F - Ø22 - vert

Bouton-poussoir de commande Harmony XB4 - affleurant - 1F - Ø22 - vert

8,09€ ttc
ajouter au panier
_
+

Produits complémentaires

Support universel à percer - clipsage sur rail modulaire
Schneider Electric
Réf. A9A15152
Expédition sous 1 à 2 semaines après commande
Support universel à percer - clipsage sur rail modulaire
4,55€ ttc
ajouter au panier
_
+
Etiquette circulaire jaune Harmony - Arrêt Urgence - 3D - Ø60 -pour XB4 ou XB5
Schneider Electric
Réf. ZBY9120
Expédition sous 24-72h
1
Etiquette circulaire jaune Harmony - Arrêt Urgence - 3D - Ø60 -pour...
1,79€ ttc
ajouter au panier
_
+
Etiquette circulaire jaune Harmony - Coupure d'urgence - plate - Ø60
Schneider Electric
Réf. ZBY9160
Expédition sous 1 à 2 semaines après commande
Etiquette circulaire jaune Harmony - Coupure d'urgence - plate - Ø60
3,01€ ttc
ajouter au panier
_
+
Porte étiquette Harmony - plat 30x40 - pour étiquette 'DEFAUT' 8x27 - Blanc et rouge
Schneider Electric
Réf. ZBY2135
Expédition sous 1 à 2 semaines après commande
Porte étiquette Harmony - plat 30x40 - pour étiquette 'DEFAUT'...
1,03€ ttc
ajouter au panier
_
+
Porte étiquette Harmony - plat 30x40 - pour étiquette 'ARRET' 8x27 - Blanc et rouge
Schneider Electric
Réf. ZBY2104
Expédition sous 24-72h
Porte étiquette Harmony - plat 30x40 - pour étiquette 'ARRET'...
1,03€ ttc
ajouter au panier
_
+
Porte étiquette Harmony - plat 30x40 - pour étiquette 'OUVERTURE' 8x27
Schneider Electric
Réf. ZBY2113
Expédition sous 1 à 2 semaines après commande
Porte étiquette Harmony - plat 30x40 - pour étiquette 'OUVERTURE'...
1,34€ ttc
ajouter au panier
_
+
Porte étiquette Harmony - plat 30x40 - pour étiquette 'I-O-II' 8x27
Schneider Electric
Réf. ZBY2186
Expédition sous 24-72h
Porte étiquette Harmony - plat 30x40 - pour étiquette 'I-O-II' 8x27
1,60€ ttc
ajouter au panier
_
+
Porte étiquette Harmony - plat 30x40 - pour étiquette 'O-I' 8x27
Schneider Electric
Réf. ZBY2178
Expédition sous 24-72h
Porte étiquette Harmony - plat 30x40 - pour étiquette 'O-I' 8x27
1,04€ ttc
ajouter au panier
_
+
Support bouton/voyant Schneider Electric - Ø22mm - Clipsage sur rail modulaire
Schneider Electric
Réf. A9A15151
Expédition sous 24-72h
Support bouton/voyant Schneider Electric - Ø22mm - Clipsage sur...
3,90€ ttc
ajouter au panier
_
+
Documents et notices

XB4BA21 | Schneider

Notice

Voir le document

XB4BA31 | Schneider

Fiche Technique

Voir le document
Caractéristiques

Nombre de contacts Ouverture

1

Type de bouton

Bouton-poussoir simple

Type de module

Interrupteur et poussoir

Description

Description du bouton-poussoir de commande Harmony XB4 affleurant - Schneider :

  • Fonction produit : commande à affleurement
  • Bouton-poussoir complet
  • Contacs : 1 fermeture
  • Diamètre de fixation : 22mm
  • Couleur : vert
  • Mode de raccordement :
    • Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1
    • Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conformément à EN/IEC 60947-1

Caractéristiques techniques du bouton-poussoir Harmony XB4 :

Données techniques :

  • Course d'actionnement :
    • 2.6 mm (état électrique modifié par "F")
    • 4.3 mm (course totale)
  • Courant assigné d'emploi :
    • 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1
      0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1
      0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
      0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
      0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
      1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
  • Mode de raccordement :
    • Borniers à vis-étrier <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1
    • Borniers à vis-étrier >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1

Dimensions :

  • Hauteur : 47mm
  • Largeur : 30mm
  • Profondeur : 52mm

Conformité et protection :

  • IP69 - IP67 - IP66 conformément à IEC 60529 - IP69K
  • EN/IEC 60947-1 EN/IEC 60947-5-1 EN/IEC 60947-5-4 EN/IEC 60947-5-5 JIS C 4520 UL 508 CSA C22.2 No 14

Garantie 18 mois

Les produits Harmony de Shneider sont adaptés à la commande et la protection des circuits électrique. Avec un encombrement réduit ils sont classées suivant leurs niveaux de performances et leur niveau de fonctionnalités.
+
✕
