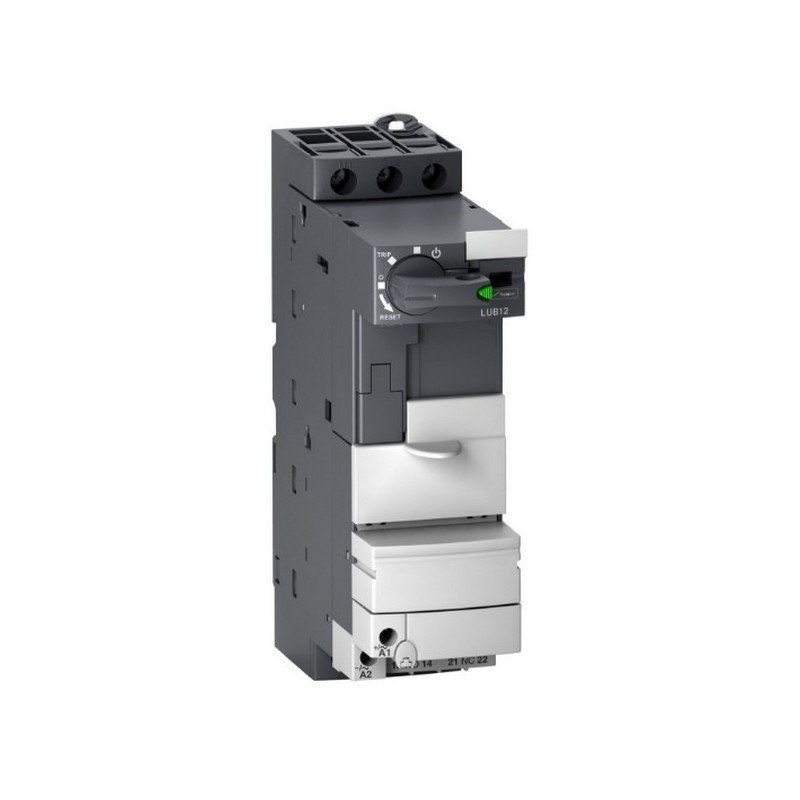

Base puissance circuit de contrôle TeSys U - 12A - 3P

Référence : LUB12 Schneider Electric EAN : 3389110362770

Photo(s) non contractuelle(s)

Les base de puissance TeSys sont adaptés à la protection des circuits mono et triphasés.

  • 3 pôles
  • Courant thermique conventionnel : 12A
  • Borniers à vis-étrier
  • Module à associer non fourni:
    • Unité de contrôle standard TeSys série LUCA (Thermique + magnétique)
    • Unité de contrôle standard TeSys série LUCL (Magnétique)

52,54€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 53 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

Base puissance circuit de contrôle TeSys U - 12A - 3P

Base puissance circuit de contrôle TeSys U - 12A - 3P

52,54€ ttc
ajouter au panier
_
+
Documents et notices

LUB12 | Schneider

Fiche Technique

Voir le document
Caractéristiques

Type de courant

CA

Raccordement de l'arrivée

Bornes à vis

Description

Description de la base puissance circuit de contrôle TeSys U - 12A - 3P Schneider Schneider :

  • Fonction produit : Alimentation de base non inversible pour moteur
  • Courant thermique conventionnel : 12A
  • Type de raccordement du circuit principal : borne à vis
  • Type de pose :
    • Platine avec accessoires spécifiques
    • Rail avec accessoires spécifiques
  • Module à associer non fourni:
    • Unité de contrôle standard TeSys série LUCA (Thermique + magnétique)
    • Unité de contrôle standard TeSys série LUCL (Magnétique)

Caractéristiques techniques de la base puissance circuit de contrôle TeSys U :

Données techniques :

  • Tension assignée d'emploi : 230V, 440V, 500V, 690V
  • Tension circuit de commande :
    • 110...220 V CC
    • 110...240 V CA 50/60 Hz
    • 24 V CA 50/60 Hz
    • 24 V CC 48 V CA 50/60 Hz
    • 48...72 V CC
  • Courant assigné d'emploi :
    • 12 A à <= 440 V
    • 12 A à 500 V
    • 9 A à 690 V
  • Pouvoir assigné de coupure de service en court-circuit : 10kA 500V - 4kA 690V - 50kA 230V - 50kA 440V
  • Type de construction de l'appareil : appareil complet installé dans un boîtier

Dimensions :

  • Hauteur : 45mm
  • Largeur : 145mm
  • Profondeur : 126mm

Conformité et protection :

  • IP20 face avant et borniers câblés conformément à IEC 60947-1
  • IP20 autres faces conformément à IEC 60947-1
  • IP40 zone de connexion extérieure de la face avant conformément à IEC 60947-1
  • NF
  • CSA C22.2 No 14 type E EN 60947-6-2 IEC 60947-6-2 UL 508 type E avec cloison de phase

Garantie 18 mois

Les bases de puissance TeSys de Shneider sont adaptés à la commande et la protection des circuits électrique. Avec un encombrement de 45 mm de large ils sont classés suivant leurs niveaux de performances et leur niveau de fonctionnalités.
