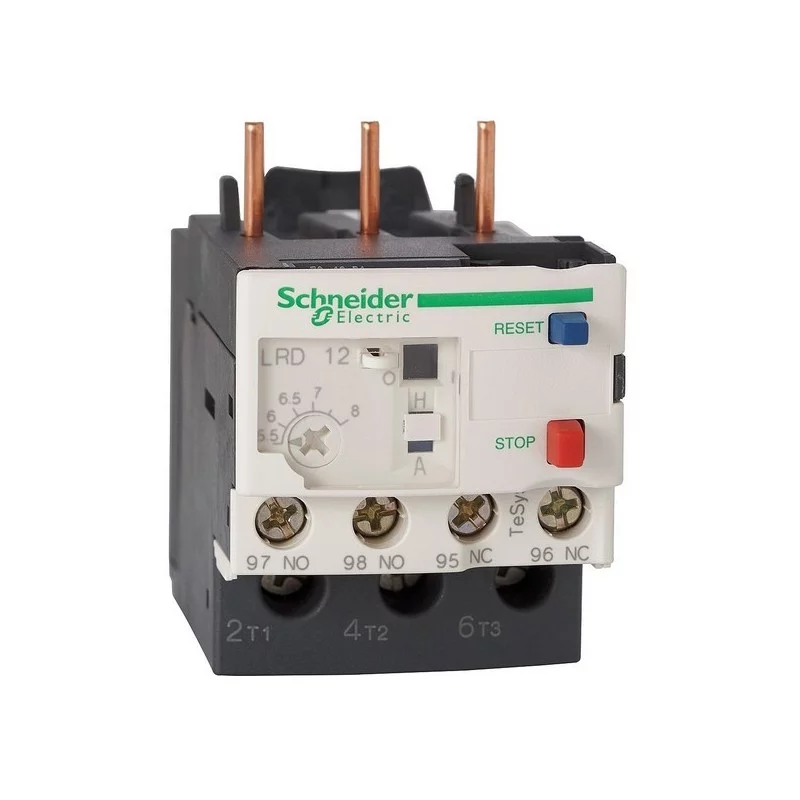

Relais de protection thermique moteur TeSys - 5,5 à 8A - classe 10A

Référence : LRD12 Schneider Electric EAN : 3389110346800
Schneider Electric

Photo(s) non contractuelle(s)

Les Relais de surcharge thermique différentielle TeSys sont adaptés à la protection des circuits mono et triphasés.

  • 3 pôles
  • Réglage de protection thermique 5,5 à 8A
  • Bouton-poussoir rouge : STOP
  • Bouton-poussoir bleu : pour RAZ mode
  • Borniers à vis-étrier

29,51€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 30 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

Relais de protection thermique moteur TeSys - 5,5 à 8A - classe 10A

Relais de protection thermique moteur TeSys - 5,5 à 8A - classe 10A

29,51€ ttc
ajouter au panier
_
+

Produits complémentaires

Bloc auxiliaire additif frontal TeSys - 10A - 240Vca - 1O+1F
Schneider Electric
Réf. GVAE11
Expédition sous 24-72h
1
Bloc auxiliaire additif frontal TeSys - 10A - 240Vca - 1O+1F
5,65€ ttc
ajouter au panier
_
+
Bloc auxiliaire additif frontal TeSys - 10A - 48-690Vca - 1O+1F
Schneider Electric
Réf. LADN11
Expédition sous 24-72h
Bloc auxiliaire additif frontal TeSys - 10A - 48-690Vca - 1O+1F
11,52€ ttc
ajouter au panier
_
+
Bloc auxiliaire additif frontal TeSys - 10A - 48-690Vca - 2F
Schneider Electric
Réf. LADN20
Expédition sous 24-72h
Bloc auxiliaire additif frontal TeSys - 10A - 48-690Vca - 2F
11,52€ ttc
ajouter au panier
_
+
Bloc contact Harmony XAL - 1O - pour boite - raccordement vis étrier - pour XAL ou XAPS
Schneider Electric
Réf. ZENL1121
Expédition sous 24-72h
Bloc contact Harmony XAL - 1O - pour boite - raccordement vis...
3,52€ ttc
ajouter au panier
_
+
Documents et notices

LRD12 | Schneider

Fiche Technique

Voir le document
Caractéristiques

Type de courant

CA

Raccordement de l'arrivée

Bornes à vis

Type de déclenchement du relais de protection

Circuit de commande 120V AC/DC

Nombre de pôle du relais de protection

3

Tension d'utilisation du relais de protection

230/400V

Nombre de contacts Fermeture

3

Description

Description du relais de protection thermique moteur TeSys - 5,5 à 8A - classe 10A Schneider :

  • Fonction produit : Relais de surcharge thermique différentielle pour protection moteur
  • Réglage de protection thermique 5,5 à 8A
  • Type de raccordement du circuit principal : borne à vis
  • Bouton-poussoir rouge : STOP
  • Bouton-poussoir bleu : pour RAZ mode
  • Type de pose :
    • Platine avec accessoires spécifiques
    • Rail avec accessoires spécifiques
    • Sous le contacteur

Caractéristiques techniques du relais de protection thermique moteur TeSys :

Données techniques :

  • Courant thermique conventionnel : 5 A pour circuit de signalisation
  • Tension assignée d'emploi : 690 V CA 0 à 400 Hz
  • Courant admissible :
    • 3 A à 120 V AC-15 pour circuit de signalisation
    • 0.22 A à 125 V DC-13 pour circuit de signalisation
  • Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
  • Sensibilité à une perte de phase : Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0
  • Tension assignée de tenue aux chocs : 6kW
  • Type de construction de l'appareil : appareil complet installé dans un boîtier

Dimensions :

  • Hauteur : 45mm
  • Largeur : 45mm
  • Profondeur : 70mm

Conformité et protection :

  • IP20
  • IK04
  • NF
  • ATEX D 94/9/CE -EN 60947-4-1 - EN 60947-5-1 - IEC 60947-4-1 - IEC 60947-5-1 - UL 508 - CSA C22.2 No 14

Garantie 18 mois

Les relais TeSys de Shneider sont adaptés à la commande et la protection des circuits électrique. Avec un encombrement de 45 mm de large ils sont classés suivant leurs niveaux de performances et leur niveau de fonctionnalités.
+
✕
