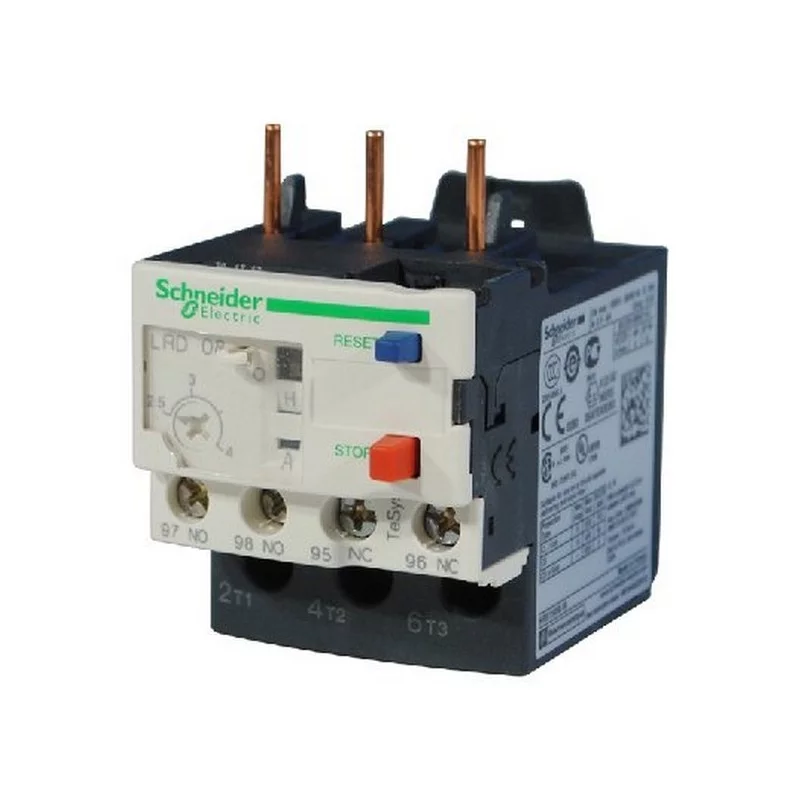

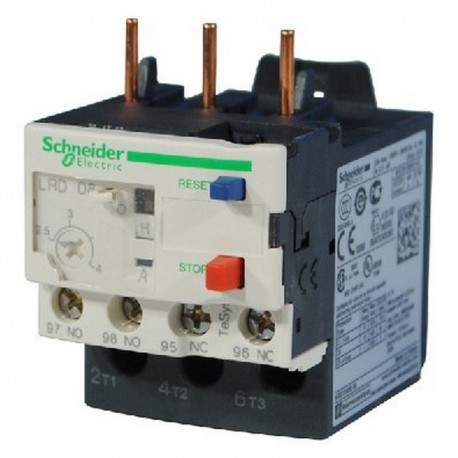

Relais de protection thermique moteur TeSys - 2,5 à 4A - classe 10A

Réf LRD08

Points importants du produit

Les Relais de surcharge thermique différentielle TeSys sont adaptés à la protection des circuits mono et triphasés.

  • 3 pôles
  • Réglage de protection thermique 2,5 à 4 A
  • Bouton-poussoir rouge : STOP
  • Bouton-poussoir bleu : pour RAZ mode
  • Borniers à vis-étrier
Voir tous les détails

5/5

1 avis

24,25€ ttc
ajouter au panier
Expédition sous 24-72h

En stock à notre dépôt (74)

En achetant ce produit vous gagnez 25 DomoPoints, échangeables contre des cadeaux.

Détails du produit

Caractéristiques

Relais de protection thermique moteur TeSys - 2,5 à 4A - classe 10A

Type de courant

CA

Raccordement de l'arrivée

Bornes à vis

Type de déclenchement du relais de protection

Circuit de commande 120V AC/DC

Nombre de pôle du relais de protection

3

Tension d'utilisation du relais de protection

230/400V

Nombre de contacts Fermeture

3

Code EAN

3389110346787

Voir plus de caractéristiques

Description

Relais de protection thermique moteur TeSys - 2,5 à 4A - classe 10A

Description du relais de protection thermique moteur TeSys - 2,5 à 4A - classe 10A Schneider Electric :

  • Fonction produit : Relais de surcharge thermique différentielle pour protection moteur
  • Réglage de protection thermique 2,5 à 4 A
  • Type de raccordement du circuit principal : borne à vis
  • Bouton-poussoir rouge : STOP
  • Bouton-poussoir bleu : pour RAZ mode
  • Type de pose :
    • Platine avec accessoires spécifiques
    • Rail avec accessoires spécifiques
    • Sous le contacteur

Caractéristiques techniques du relais de protection thermique moteur TeSys :

Données techniques :

  • Courant thermique conventionnel : 5 A pour circuit de signalisation
  • Tension assignée d'emploi : 690 V CA 0 à 400 Hz
  • Courant admissible :
    • 3 A à 120 V AC-15 pour circuit de signalisation
    • 0.22 A à 125 V DC-13 pour circuit de signalisation
  • Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
  • Sensibilité à une perte de phase : Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0
  • Tension assignée de tenue aux chocs : 6kW
  • Type de construction de l'appareil : appareil complet installé dans un boîtier

Dimensions :

  • Hauteur : 45mm
  • Largeur : 45mm
  • Profondeur : 70mm

Conformité et protection :

  • IP20
  • IK04
  • NF
  • ATEX D 94/9/CE -EN 60947-4-1 - EN 60947-5-1 - IEC 60947-4-1 - IEC 60947-5-1 - UL 508 - CSA C22.2 No 14

Garantie 18 mois

Les relais TeSys de Shneider sont adaptés à la commande et la protection des circuits électrique. Avec un encombrement de 45 mm de large ils sont classés suivant leurs niveaux de performances et leur niveau de fonctionnalités.

Documents et Notices

Relais de protection thermique moteur TeSys - 2,5 à 4A - classe 10A

Fichier PDF

LRD08 | Schneider

Fiche Technique
Déclinaisons disponibles pour ce produit
Produits fréquemment achetés ensemble
Actuellement consulté
Relais de protection thermique moteur TeSys - 2,5 à 4A - classe 10A
Expédition sous 24-72h
Relais de protection thermique moteur TeSys -...
Réf LRD08

1 avis

24,25€ ttc
ajouter au panier
+
Bloc auxiliaire additif frontal TeSys - 10A - 240Vca - 1O+1F
Expédition sous 24-72h
Bloc auxiliaire additif frontal TeSys - 10A -...
Réf GVAE11

1 avis

5,18€ ttc
ajouter au panier
+

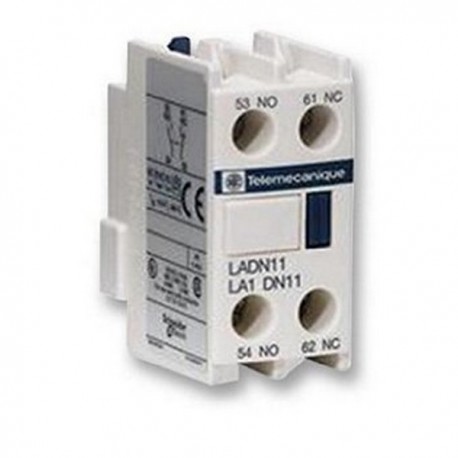

Bloc auxiliaire additif frontal TeSys - 10A - 48-690Vca - 1O+1F
