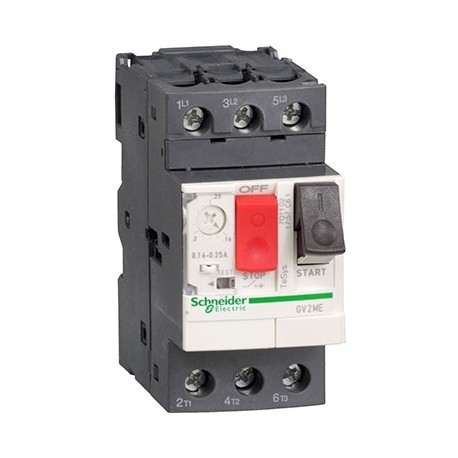

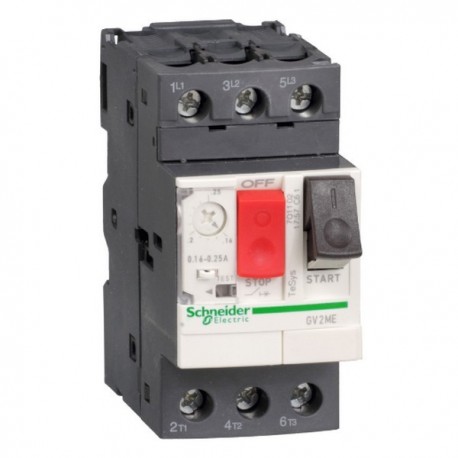

Disjoncteur moteur TeSys GV2 - 3P - 9 à 14A - magnétothermique

Réf GV2ME16

Points importants du produit

Les disjoncteurs TeSys GV2 sont adaptés à la commande et la protection des moteurs mono et triphasés.

Ils permettent la protection des moteurs à haute efficacité énergétique IE3.

  • 3 pôles
  • Calibre du déclencheur : 9 à 14A
  • Pouvoir de coupure : 100kA
  • Borniers à vis-étrier
  • Commande : Bouton-poussoir
Voir tous les détails

5/5

2 avis

34,34€ ttc
ajouter au panier
Expédition sous 24-72h

En stock à notre dépôt (74)

En achetant ce produit vous gagnez 35 DomoPoints, échangeables contre des cadeaux.

Détails du produit

Caractéristiques

Disjoncteur moteur TeSys GV2 - 3P - 9 à 14A - magnétothermique

Type de courant

CA

Tension d'utilisation du disjoncteur moteur

230 et 400V

Calibre (A) du disjoncteur moteur

9 à 14A

Pouvoir de coupure du disjoncteur moteur

100kA

Nombre de pôles du disjoncteur

3

Type de commande du disjoncteur moteur

Poussoir

Raccordement de l'arrivée

Bornes à vis

Type de déclenchement du disjoncteur

Thermomagnétique

Pour moteurs

Mono et triphasé

Code EAN

3389110343175

Voir plus de caractéristiques

Description

Disjoncteur moteur TeSys GV2 - 3P - 9 à 14A - magnétothermique

Description du disjoncteur moteur à déclencheur magnétothermique - TeSys GV2 Schneider Electric :

  • Commande par bouton poussoir
  • 2 positions cadenassables
  • Type de raccordement du circuit principal : borne à vis
  • Sans commutateur auxiliaire intégré
  • Accessoires frontaux et latéraux non fournis

Caractéristiques techniques du disjoncteur moteur TeSys GV2 :

Données techniques du disjoncteur :

  • Tension : 230 - 400 - 690V
  • Puissance Moteur : 11 kW à 690 V - 9 kW à 690 V - 7.5 kW à 500 V - 5.5 kW à 400/415 V
  • Calibre : 9 à 14A
  • Pouvoir de coupure à 400 V, CA : 100kA
  • Nbre de pôles : 3
  • Technique de déclenchement : thermomagnétique
  • Plage de réglage : 9A
  • Protection thermique : Oui
  • Type de construction de l'appareil : appareil complet installé dans un boîtier
  • Plage de réglage du déclencheur de court-circuit non retardé : 170A
  • Avec déclencheur à sous-tension intégré : Non
  • Sensible à une défaillance de phase : Oui

Dimensions du disjoncteur :

  • Hauteur : 89,2mm
  • Largeur : 45mm
  • Profondeur : 78.2mm

Conformité et protection :

  • IP20
  • IK04
  • NF

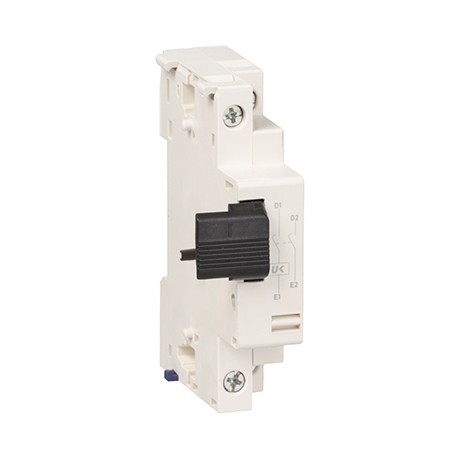

  • Dispositif de sécurité latéral à minimum de tension pour machines dangereuses selon INRS et VDE 0113
  • Garantie 18 mois

Les disjoncteurs TeSys GV2 sont adaptés à la commande et la protection des moteurs.Les disjoncteurs TeSys GV2 se déclinent en disjoncteurs magnéto-thermiques et en disjoncteurs magnétiques.Ils permettent la protection des moteurs à haute efficacité énergétique IE3.Avec un encombrement de 45 mm de large ils sont classés suivant leurs niveaux de performances et leur niveau de fonctionnalités.
