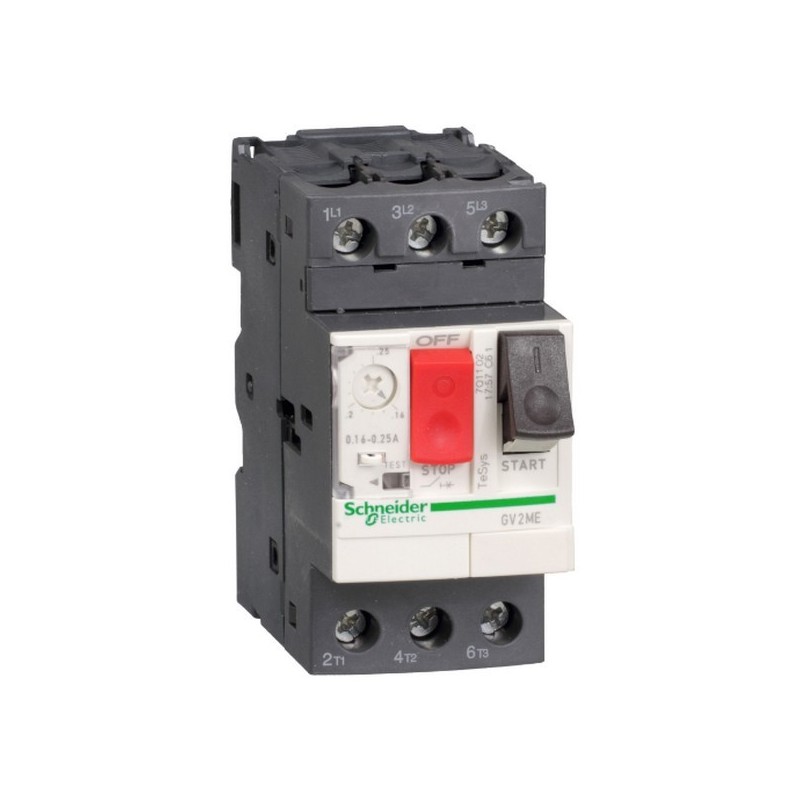

Disjoncteur moteur TeSys GV2 - 3P - 0,63 à 1A - magnétothermique

Référence : GV2ME05 Schneider Electric EAN : 3389110343038
Schneider Electric

Photo(s) non contractuelle(s)

Les disjoncteurs TeSys GV2 sont adaptés à la commande et la protection des moteurs mono et triphasés.

Ils permettent la protection des moteurs à haute efficacité énergétique IE3.

  • 3 pôles
  • Calibre du déclencheur : 0,63 à 1 A
  • Pouvoir de coupure : 100 kA
  • Borniers à vis-étrier
  • Commande : Bouton-poussoir

68,05€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 69 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

Disjoncteur moteur TeSys GV2 - 3P - 0,63 à 1A - magnétothermique

Disjoncteur moteur TeSys GV2 - 3P - 0,63 à 1A - magnétothermique

68,05€ ttc
ajouter au panier
_
+

Produits complémentaires

Boitier TeSys pour disjoncteurs GV2ME - IP41 - Plastique - Blanc
Schneider Electric
Réf. GV2MC01
Expédition sous 1 à 2 semaines après commande
Boitier TeSys pour disjoncteurs GV2ME - IP41 - Plastique - Blanc
16,63€ ttc
ajouter au panier
_
+
Boîtier TeSys pour disjoncteurs GV2ME - IP55 - Plastique - Blanc
Schneider Electric
Réf. GV2MC02
Expédition sous 24-72h
3
Boîtier TeSys pour disjoncteurs GV2ME - IP55 - Plastique - Blanc
10,24€ ttc
ajouter au panier
_
+
Boîtier TeSys pour disjoncteurs GV2ME - Arrêt d'urgence - IP55 - Plastique - Blanc
Schneider Electric
Réf. GV2MCK04
Expédition sous 24-72h
Boîtier TeSys pour disjoncteurs GV2ME - Arrêt d'urgence - IP55 -...
21,89€ ttc
ajouter au panier
_
+
Déclencheur voltmétrique Tesys - MX - 380..400Vca
Schneider Electric
Réf. GVAX385
Expédition sous 1 à 2 semaines après commande
Déclencheur voltmétrique Tesys - MX - 380..400Vca
43,44€ ttc
ajouter au panier
_
+
Déclencheur voltmétrique Tesys - MX - 220..240Vca
Schneider Electric
Réf. GVAX225
Expédition sous 1 à 2 semaines après commande
Déclencheur voltmétrique Tesys - MX - 220..240Vca
45,64€ ttc
ajouter au panier
_
+
Tête pour bouton-poussoir TeSys - ø40mm - Déverrouillage par clé - Rouge/Jaune
Schneider Electric
Réf. GV2K021
Expédition sous 1 à 2 semaines après commande
Tête pour bouton-poussoir TeSys - ø40mm - Déverrouillage par clé -...
37,76€ ttc
ajouter au panier
_
+
Tête pour bouton-poussoir TeSys - ø40mm - Déverrouillage par rotation - Rouge/Jaune
Schneider Electric
Réf. GV2K031
Expédition sous 24-72h
Tête pour bouton-poussoir TeSys - ø40mm - Déverrouillage par...
16,94€ ttc
ajouter au panier
_
+
Tête pour bouton-poussoir TeSys - ø40mm - Déverrouillage par rotation - Rouge/Jaune - Cadenassable
Schneider Electric
Réf. GV2K04
Expédition sous 1 à 2 semaines après commande
Tête pour bouton-poussoir TeSys - ø40mm - Déverrouillage par...
28,90€ ttc
ajouter au panier
_
+
Documents et notices

GV2ME04 - Schneider

Notice

Voir le document

GV2ME05 Schneider

Fiche Technique

Voir le document
Caractéristiques

Type de courant

CA

Tension d'utilisation du disjoncteur moteur

230 et 400V

Calibre (A) du disjoncteur moteur

0,63 à 1A

Pouvoir de coupure du disjoncteur moteur

100kA

Nombre de pôles du disjoncteur

3

Type de commande du disjoncteur moteur

Poussoir

Raccordement de l'arrivée

Bornes à vis

Type de déclenchement du disjoncteur

Thermomagnétique

Pour moteurs

Mono et triphasé

Description

Description du disjoncteur moteur à déclencheur magnétothermique - TeSys GV2 Schneider :

  • Commande par bouton poussoir
  • 2 positions cadenassables
  • Type de raccordement du circuit principal : borne à vis
  • Sans commutateur auxiliaire intégré
  • Accessoires frontaux et latéraux non fournis

Caractéristiques techniques du disjoncteur moteur TeSys GV2 :

Données techniques du disjoncteur :

  • Tension : 230 - 400 - 690V
  • Puissance Moteur : 400/415V : 0,25kW - 400/415V : 0,37kW - 500 V : 0,37 kW
  • Calibre : 0,63 à1 A
  • Pouvoir de coupure à 400 V, CA : 100kA
  • Nbre de pôles : 3
  • Technique de déclenchement : thermomagnétique
  • Plage de réglage : 1A
  • Protection thermique : Oui
  • Type de construction de l'appareil : appareil complet installé dans un boîtier
  • Plage de réglage du déclencheur de court-circuit non retardé : 13A
  • Avec déclencheur à sous-tension intégré : Non
  • Sensible à une défaillance de phase : Oui

Dimensions du disjoncteur :

  • Hauteur : 89mm
  • Largeur : 44,5mm
  • Profondeur : 78.2mm

Conformité et protection :

  • IP20
  • IK04
  • NF
  • Dispositif de sécurité latéral à minimum de tension pour machines dangereuses selon INRS et VDE 0113
  • Garantie 18 mois

Les disjoncteurs TeSys GV2 sont adaptés à la commande et la protection des moteurs.Les disjoncteurs TeSys GV2 se déclinent en disjoncteurs magnéto-thermiques et en disjoncteurs magnétiques.Ils permettent la protection des moteurs à haute efficacité énergétique IE3.Avec un encombrement de 45 mm de large ils sont classée suivant leurs niveaux de performances et leur niveau de fonctionnalités.
+
✕
