Le fonctionnement d’un groupe de sécurité
Les groupes de sécurité sont utilisés pour protéger les chauffe-eaux à accumulation des risques de surpression. Ils sont principalement composés :
- d’un corps, qui peut être en laiton ou chromé
- d’une soupape de sécurité, qui permet de supprimer le risque de surpression et d’éclatement de la cuve, en évacuant le surplus d'eau créé par la dilatation due au chauffage. Actionnable manuellement, elle permet aussi de vidanger le ballon.
- d’une vanne à sphère, qui permet d' isoler le réseau d'alimentation, lors d’une opération d’entretien ou de contrôle du circuit du cumulus.
- d’un clapet anti-retour, pour éviter le retour d'eau chaude dans le réseau d'eau froide
Bon à savoir : En France, la pression maximum de sécurité admise est de 7 bar en ce qui concerne les chauffe-eau électriques. Dans certains cas, la pose d’un réducteur de pression sera recommandée.
Des groupes de sécurité pour chaque configuration
Parmi les modèles proposés par les fabricants spécialisés dans la production d’eau chaude sanitaire, on distingue deux diamètres de raccord :
- Les groupes de sécurité 3/4" , qui permettent de protéger les chauffe-eau électriques jusqu'à une puissance de 10 kW.
- Les groupes de sécurité 1" , utilisés dans la protection des chauffe-eau jusqu'à une puissance de 18 kW
La forme diffère aussi, selon la configuration de l’installation :

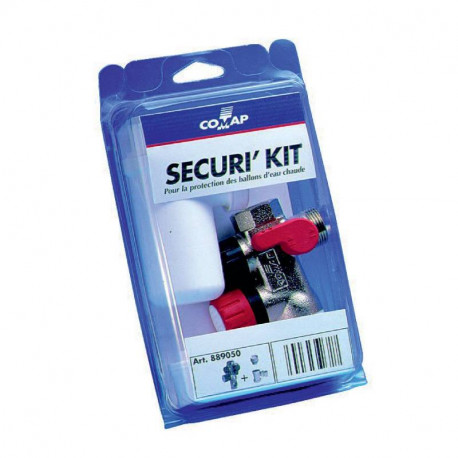

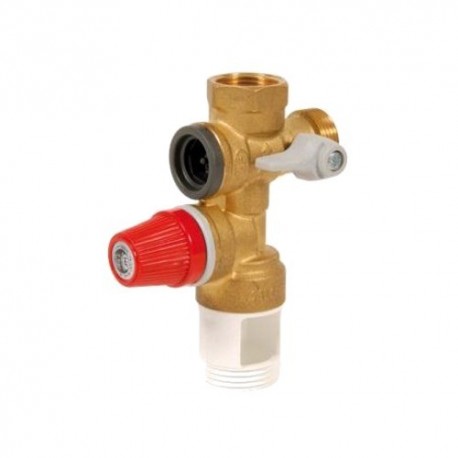

- Les groupes de sécurité standardont une forme droite, comme le groupe de sécurité vertical laiton Comap, qui par sa conception, garantit un meilleur débit interne et une réduction des pertes de charge

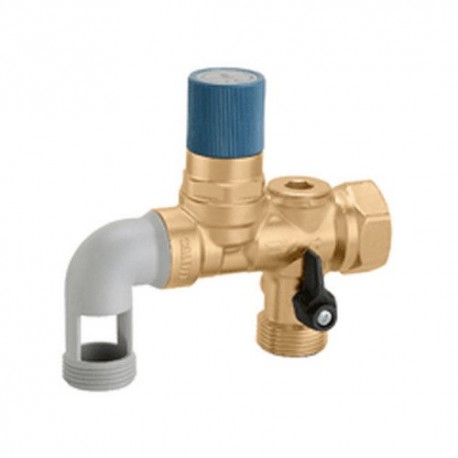

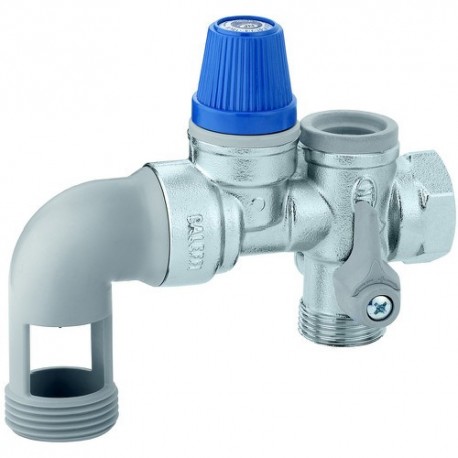

- Les groupes de sécurité coudéssont préconisés pour les chauffe-eau horizontaux, grâce à un coude d'évacuation pivotant sur 360°. Celui-ci s’adapte ainsi à une alimentation en eau toutes positions. Découvrez notamment le groupe de sécurité coudé Thermador NF 3/4 pour chauffe-eau électrique, avec robinet d'arrêt à sphère, clapet démontable chromé et garde à air incorporée.

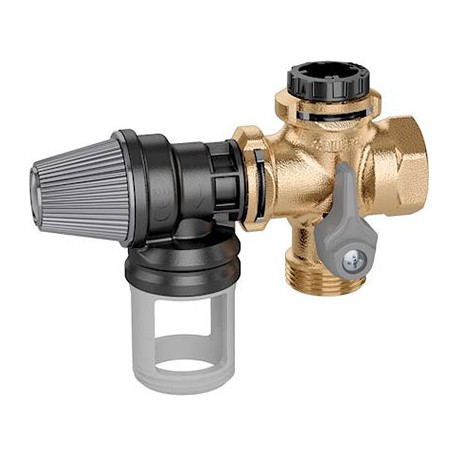

Découvrez le groupe de sécurité Xcross de Thermador
Concernant les matériaux, vous trouverez des soupapes de sécurité
- dotées d’un siège en laiton pour les modèles standards

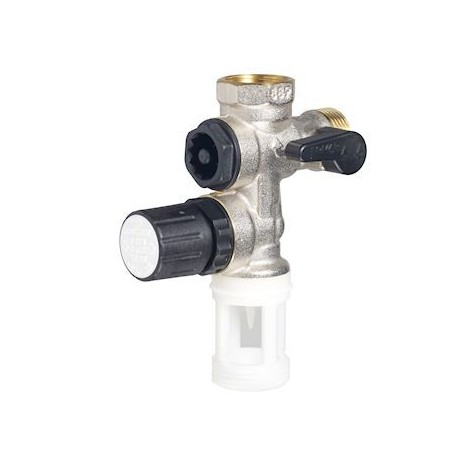

- avec sièges en acier inox comme le groupe de sécurité Inox GSI Thermador, lorsque le degré de dureté de l’eau requiert un matériau plus résistant.
Bon à savoir : Pour optimiser votre consommation d'énergie et d'eau, vous pouvez installer un
vase d'expansion sanitaire, qui permettra de récupérer le surplus d'eau chauffée, au lieu de l’évacuer vers l'égout.
Comment savoir si un groupe de sécurité est mort ?
Un groupe de sécurité peut être considéré comme "mort" ou HS s'il ne fonctionne plus correctement ou s'il présente des problèmes. Voici quelques signes qui peuvent vous aider à identifier si votre groupe de sécurité a besoin d'être remplacé :
- Une fuite d'eau : si vous remarquez une fuite d'eau au niveau du groupe de sécurité, ça peut être un signe de dysfonctionnement. Les fuites peuvent indiquer que la soupape de sécurité ne se ferme pas correctement après avoir libéré la pression.
Comment procéder en cas de fuite du groupe de sécurité de votre chauffe-eau ? Atlantic vous dit tout
- Une pression anormale : si la pression de l'eau dans votre système de chauffe-eau ou de ballon d'eau chaude est constamment élevée ou fluctue de manière anormale, cela peut être dû à un dysfonctionnement du groupe de sécurité.
- Des bruits inhabituels : si vous entendez des bruits de sifflement, de cliquetis ou de vibrations provenant du groupe de sécurité lorsque le chauffe-eau fonctionne, cela peut indiquer un problème. Ces bruits peuvent être causés par des dépôts de calcaire ou d'autres obstructions qui affectent le bon fonctionnement du groupe de sécurité.
Quand faut-il changer un groupe de sécurité sur un chauffe-eau ?
Le moment pour changer un groupe de sécurité sur un chauffe-eau peut varier en fonction de plusieurs facteurs : la durée de vie du groupe de sécurité, son entretien, des signes de dysfonctionnement et les recommandations du fabricant. Voici quelques points à vérifier pour savoir s’il est temps de remplacer votre groupe de sécurité :
- La durée de vie recommandée : la durée de vie moyenne d'un groupe de sécurité est d'environ 5 à 7 ans. Au-delà de cette période, il est conseillé de le remplacer, même en l'absence de signes évidents de dysfonctionnement. Les matériaux et les joints d'étanchéité peuvent s'user avec le temps, ce qui peut affecter ses performances.
- Les signes de dysfonctionnement : si vous observez l'un des signes mentionnés précédemment, cela peut indiquer un problème et nécessiter un remplacement.
- Une maintenance inadéquate : si le groupe de sécurité n'a pas été correctement entretenu, s'il n'a pas été vidangé régulièrement pour éliminer les dépôts de calcaire, par exemple, il peut être plus susceptible de présenter des problèmes et nécessiter un remplacement anticipé.
- Les recommandations du fabricant : Les fabricants de chauffe-eau et de ballons d’eau chaude donnent généralement des recommandations spécifiques sur le remplacement du groupe de sécurité. Consultez le manuel d'utilisation ou contactez le fabricant pour connaître les intervalles de remplacement recommandés.
