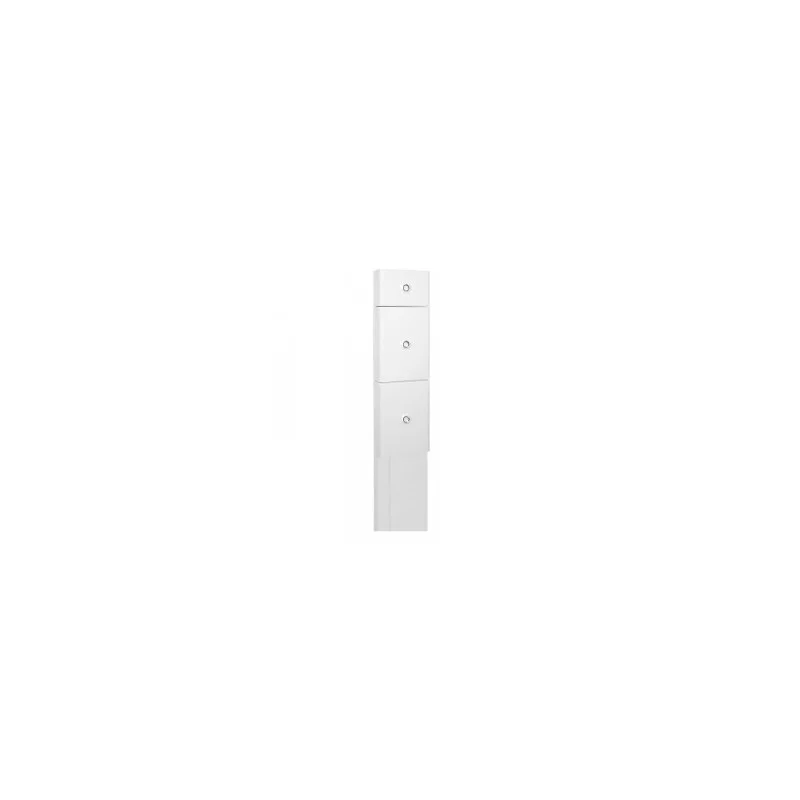

Goulotte GTL complète Drivia 18 - Mi hauteur - Avec 2 couvercles

Description du kit goulotte complet drivia 18 mi-longueur de Legrand :

• Description :
  • La Gaine Technique Logement (GTL) regroupe en un seul emplacement : Toutes les arrivées et tous les départs des réseaux de puissance et de communication. Les matériels électriques du cœur de l’installation tels qu’appareils de contrôle, de commande et de protection de connexion et de dérivation. Les équipements des applications de communication de télécommunications et domotiques.
  • les kits GTL complets DRIVIA sont livrés en demi-longueurs : emballage réduit de moitié pour un transport et un stockage simplifié
  • Goulotte évolutive spécifiquement conçue et adaptée pour recevoir les tableaux Legrand
  • Fixation directe des tableaux sur la GTL, logement des vis de serrage dans le corps de la goulotte assurant la protection des câbles
  • Distribution simple et sécurisée avec séparation des courants. Maintien parfait des câbles
  • Isolement des vis de serrage dans la rainure de la goulotte.

• Prescription & conseils :
  • Tous les locaux d’habitation neufs, individuels ou collectifs
  • Tous les locaux d’habitation existants faisant l’objet d’une réhabilitation totale avec redistribution des cloisons, individuels ou collectifs
  • L’emplacement de la GTL au mur a les dimensions intérieures minimales : Largeur = 600mm / Profondeur = 200mm / Hauteur = toute la hauteur du sol au plafond
  • Pour des logements de surface inférieure ou égale à 35m², la largeur peut être réduite à 450mm et la profondeur à 150mm. Ces dimensions doivent être respectées sur toute la hauteur

• Composition de l'ensemble :
  • 1 corps 65x355 mm long. longueur de 1m66
  • 1 couvercle 220mm en longueur de 1m66
  • 1 couvercle 85mm en longueur de 1m66
  • 1 cloison de fractionnement en longueur de 1m66
  • 12 vis pour fixation des coffrets
  • 2 agrafes pour maintien des câbles
  • 1 embout 18 modules

Caractéristiques techniques du kit goulotte complet drivia 18 mi-longueur de Legrand :

• Données techniques de la gaine :

  • Goulotte GTL DRIVIA 18 complète mi-hauteur 65 x 355 mm
  • Ensemble avec 2 couvercles
  • Température maximale d’usage : 60°C
  • Résistance à la propagation de la flamme : Non propagateur
  • Electriquement isolant
  • Degré de protection de l’enveloppe : IP40
  • Mode d’ouverture : Avec un outil
  • Conditions d’installation : Saillie fixé au mur
  • Tension assignée : 500 V
  • Variation : Non

• Matériaux et couleur de la goulotte :
  • Matériaux : Matière plastique autextinguible
  • Les goulottes GTL et accessoires sont en blanc RAL 9003

• Dimensions et poids :

  • Goulotte : 355x65 mm
  • Couvercle 1 : 1x220mm
  • Couvercle 2 : 1x85mm
  • Poids : 6,600 Kg

• Conformité et protection :

  • IP 40
  • IK08
  • Classe de protection II

IMPORTANT : A l’intérieur des profilés, connexion des conducteurs à l’aide de « domino » pour respecter l’IP 20 mini
