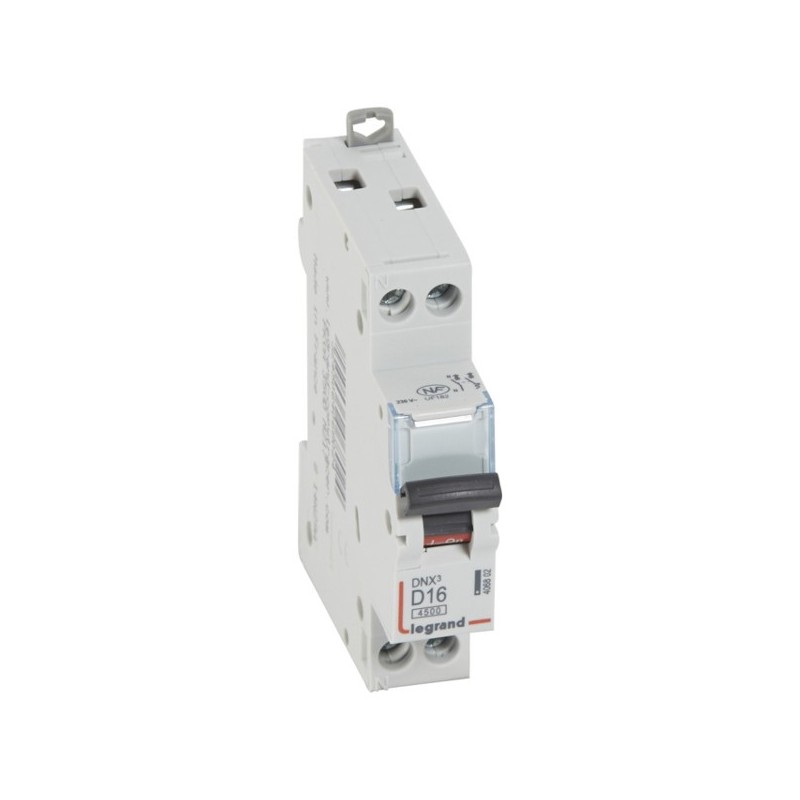

Disjoncteur DNXᶾ - 16A - 1P+N - Courbe D - Vis/Vis

Référence : 406802 Legrand EAN : 3245064068024
Legrand

Photo(s) non contractuelle(s)

Le disjoncteur protège les circuits électriques et les équipements électriques, un disjoncteur de calibre 16A est adapté à la protection d'un circuit d'éclairage, de volets-roulants ou de chauffage jusqu'à 3500W par exemple.

  • 16 A
  • 230 V
  • Courbe D
  • 1P+N
  • Pouvoir de coupure : 6 kA
  • Résidentiel
  • Borne à vis
  • 2 pas de 9 mm

21,49€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 22 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

Ce disjoncteur de calibre 16A (406802) dispose d'une courbe D pour allier efficacité de protection à la simplicité d'usage de la gamme DNX3.

Disjoncteur DNXᶾ - 16A - 1P+N - Courbe D - Vis/Vis

Disjoncteur DNXᶾ - 16A - 1P+N - Courbe D - Vis/Vis

21,49€ ttc
ajouter au panier
_
+

Produits complémentaires

Peigne unipolaire universel HX³ - 13 modules
Legrand
Réf. 404926
Expédition sous 24-72h
45
Peigne unipolaire universel HX³ - 13 modules
3,12€ ttc
ajouter au panier
_
+
Borne de raccordement pour peigne universel
Legrand
Réf. 404905
Expédition sous 24-72h
1
Borne de raccordement pour peigne universel
4,93€ ttc
ajouter au panier
_
+
Contact auxiliaire coupure fil pilote DX3 - 6A - 240V
Legrand
Réf. 406258
Expédition sous 24-72h
2
Contact auxiliaire coupure fil pilote DX3 - 6A - 240V
19,20€ ttc
ajouter au panier
_
+
Déclencheur à émission de tension ( ET ) DX³ - 110V à 415V - 1 module
Legrand
Réf. 406278
Expédition sous 24-72h
1
Déclencheur à émission de tension ( ET ) DX³ - 110V à 415V - 1 module
28,62€ ttc
ajouter au panier
_
+
Peigne vertical - Entraxe 125mm - 2 rangées
Legrand
Réf. 405000
Expédition sous 24-72h
3
Peigne vertical - Entraxe 125mm - 2 rangées
16,20€ ttc
ajouter au panier
_
+
Peigne vertical - Entraxe 150mm - 2 rangées
Legrand
Réf. 405003
Expédition sous 24-72h
1
Peigne vertical - Entraxe 150mm - 2 rangées
21,72€ ttc
ajouter au panier
_
+
Documents et notices

Disjoncteur DNX à vis - Fiche

Voir le document
Caractéristiques

Garantie

2 ans

Nombre de pas de 9mm

2

Pouvoir de coupure

6 kA

Destination

Résidentiel

Nombre de pôles

Ph+N

Intensité (Ampérage)

16

Courbe

D

Type de raccordement

Peignable à vis

Bornes

A vis

Description

Description du disjoncteur DNXᶾ 16A Legrand - 406802 :

Mise en oeuvre du disjoncteur :

  • Connexion à vis
  • Alimentation par peigne HX3
  • Fixation : sur rail symétrique ou DIN standard

Protection des circuits :

  • Protection des petits circuits
  • Adapté à la protection d'un circuit d'éclairage, de volets roulants
  • Adapté à la protection d'un circuit comprenant 8 prises de courant
  • Adapté à la protection d'un circuit de chauffage électrique jusqu'à 3500W ou de plancher chauffant jusqu'à 1700W

Produits complémentaires :

  • Peigne HX³ optimisé tétrapolaire
  • Borne de raccordement
  • Cordon de repiquage
  • Cache vis plombable

Caractéristiques du disjoncteur DNXᶾ 16A Legrand :

Données techniques du disjoncteur :

  • Calibre : 16 A
  • Tension : 230 V
  • Courbe : D
  • Pôles : 1P+N
  • Pouvoir de coupure :
    • 4500 A - NF EN 60898-1 - 230 V~ - 50 Hz
    • 6 kA - EN 60947-2 - 230 V~
  • Domaine d'application : résidentiel
  • Connexion : à vis (vis/vis)
  • Classe de limitation : 3

Dimensions et poids :

  • Hauteur : 77,7 mm
  • Largeur : 85 mm
  • Profondeur : 17,8 mm
  • Nombre de pas de 9 mm : 2
  • Poids : 108,3 g

Conformité et protection :

  • NF

Garantie : 2 ans

Explication des évolutions de la norme NF C 15-110 par Legrand

Quelle section pour un circuit de chauffage ?

Si je veux utiliser mon disjoncteur 16A pour un circuit de chauffage, électrique jusqu'à 3500W et plancher chauffant jusqu'à 1700W, il faudra prévoir une section minimum des conducteurs cuivre de 1,5mm2.
