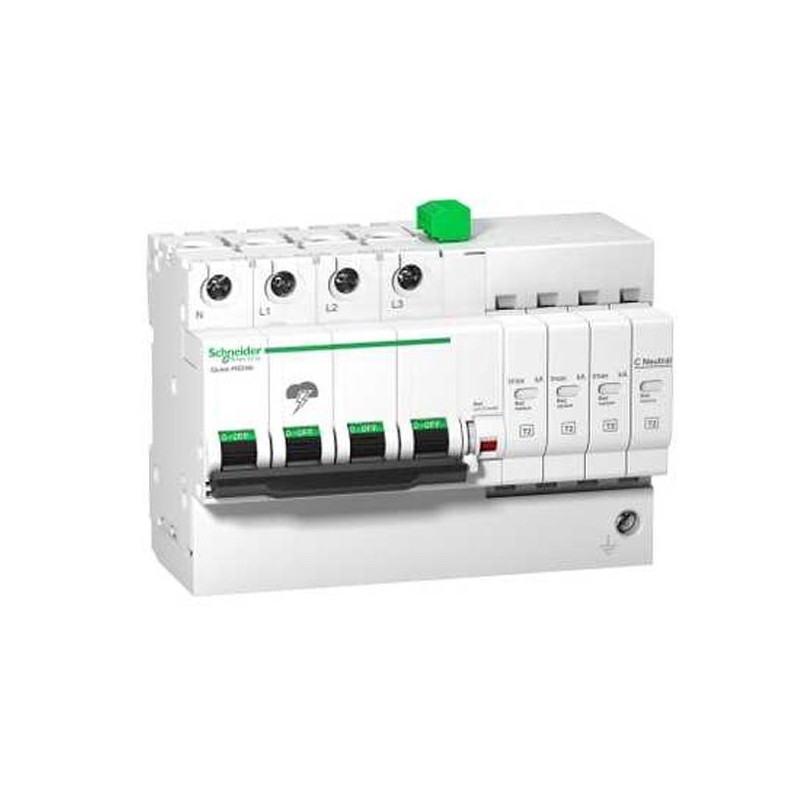

Parafoudre avec report signalisation 25 kA - 3 P+N - Acti9 - PD8R

Référence : A9L16300 Schneider Electric EAN : 3606480387128
Schneider Electric

Photo(s) non contractuelle(s)

Parafoudre avec report signalisation 25 kA - 3 P+N - Acti9 - PD8R Schneider - Appareillage modulaire tertiaire pour l'industrie.

Conçu pour la sécurisation des circuits électriques du logement, le parafoudre protège les équipements électriques contre les surtensions engendrées par la foudre.

  • 3P + N
  • 25 kA
  • MOV + GDT
  • Rail DIN

171,77€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 172 DomoPoints

Parafoudre avec report signalisation 25 kA - 3 P+N - Acti9 - PD8R

Parafoudre avec report signalisation 25 kA - 3 P+N - Acti9 - PD8R

171,77€ ttc
ajouter au panier
_
+
Documents et notices

Fiche technique A9L16300

Voir le document
Caractéristiques

Nombre de pas de 9mm

14,7

Utilisation

Tertiaire

Destination

Tertiaire

Nombre de pôles

3P

Description

Caractéristiques principales du parafoudre 3P+N avec report signalisation Schneider :

  • Gamme de produits : IQuick PRD
  • Type de produit ou de composant : Parafoudre à cartouche débrochable
  • Nom abrégé d'appareil : IQuick PRD8r
  • Description des pôles : 3P + N
  • Signalisation à distance : Avec
  • Composition de contacts de signalisation : 1 SD (1 C/O)
  • Type de parafoudre : Réseau de distribution électrique
  • Schéma de liaison à la terre : TN-S / TT
  • [uoc] tension en circuit ouvert :
    • 10 kV type 3 mode commun L/PE
    • 10 kV type 3 mode commun N/PE
    • 10 kV type 3 mode différentiel L/N

Caractéristiques complémentaires du parafoudre Schneider :

  • Classe de parafoudre : Type 2 + 3
  • Technologie du parafoudre : MOV + GDT
  • [ue] tension assignée d'emploi :
    • 230 V (+/- 10 %) AC 50/60 Hz
    • 400 V (+/- 10 %) AC 50/60 Hz
  • Courant nominal de décharge :
    • Mode commun : 2 kA L/PE
    • Mode commun : 2 kA N/PE
    • Mode différentiel : 2 kA L/N
  • Courant de décharge maximal :
    • Mode commun : 8 kA L/PE
    • Mode commun : 8 kA N/PE
    • Mode différentiel : 8 kA L/N
  • [Uc] tension maximale de service permanent :
    • Mode commun : 264 V N/PE
    • Mode commun : 350 V L/PE
    • Mode différentiel : 350 V L/N
  • [Up] niveau de protection en tension :
    • 1,2 kV type 2 mode différentiel L/N
    • 1,4 kV type 3 mode commun L/PE
    • 1,4 kV type 3 mode différentiel L/N
    • 1,5 kV type 2 mode commun L/PE
    • 1,5 kV type 2 mode commun N/PE
    • 1,5 kV type 3 mode commun N/PE
  • Type de sectionneur : Disjoncteur intégré Icu 25 kA
  • Courant de court-circuit : 25 kA
  • Signalisation locale : Repère couleur: blanc/rouge
  • Tension circuit de signalisation : C.a. : 250 V 50/60 Hz
  • Courant de sortie signalisation : 2 A
  • Mode d'installation : Encliquetable
  • Support de montage : Rail DIN
  • Pas de 9 mm : 14,7
  • Dimensions :
    • Hauteur : 84 mm
    • Largeur : 131,5 mm
    • Profondeur : 75,9 mm
  • Masse du produit : 0,84 kg
  • Couleur : Blanc ( RAL 9003 )
  • Temps de réponse : <= 25 ns
  • Courant résiduel : 0.6 mA / 0.003 mA
  • Mode de raccordement :
    • Borne du type à cage dessous 2.5...35 mm²
    • Borne du type à cage partie supérieure 2.5...35 mm²
  • Couple de serrage : 2.5 N.m
+
✕
