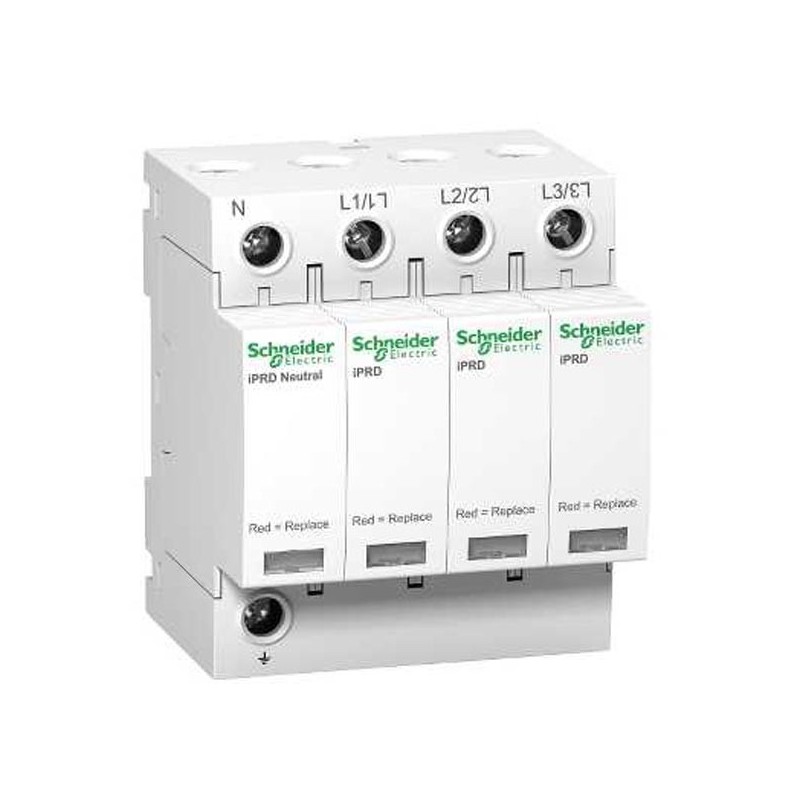

Parafoudre avec report signalisation 20 kA - 3 P+N - Acti9 - iPRD

Référence : A9L20601 Schneider Electric EAN : 3606480506437
Schneider Electric

Photo(s) non contractuelle(s)

Parafoudre avec report signalisation 20 kA - 3 P+N - Acti9 - iPRD Schneider - Appareillage modulaire tertiaire pour l'industrie.

Conçu pour la sécurisation des circuits électriques du logement, le parafoudre protège les équipements électriques contre les surtensions engendrées par la foudre.

  • 3P + N
  • 20 kA
  • MOV + GDT
  • Rail DIN

116,72€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 117 DomoPoints

Parafoudre avec report signalisation 20 kA - 3 P+N - Acti9 - iPRD

Parafoudre avec report signalisation 20 kA - 3 P+N - Acti9 - iPRD

116,72€ ttc
ajouter au panier
_
+

Produits complémentaires

Peigne à dents Acti 9 iC60 - 1 pôle - 12 modules de 18mm
Schneider Electric
Réf. A9XPH112
Expédition sous 1 à 2 semaines après commande
Peigne à dents Acti 9 iC60 - 1 pôle - 12 modules de 18mm
5,00€ ttc
ajouter au panier
_
+
Documents et notices

Fiche technique A9L20601

Voir le document
Caractéristiques

Nombre de pas de 9mm

8

Utilisation

Tertiaire

Destination

Tertiaire

Nombre de pôles

3P

Type

Type 2

Description

Caractéristiques principales du parafoudre 3P+N avec report signalisation Schneider :

  • Gamme de produits : IPRD
  • Type de produit ou de composant : Parafoudre à cartouche débrochable
  • Nom abrégé d'appareil : IPRD20r
  • Description des pôles : 3P + N
  • Signalisation à distance : Avec
  • Composition de contacts de signalisation : 1 SD (1 C/O)
  • Type de parafoudre : Réseau de distribution électrique
  • Schéma de liaison à la terre : TN-S / TT

Caractéristiques complémentaires du parafoudre Schneider :

  • Classe de parafoudre : Type 2
  • Technologie du parafoudre : MOV + GDT
  • [ue] tension assignée d'emploi :
    • 230 V (+/- 10 %) AC 50/60 Hz
    • 400 V (+/- 10 %) AC 50/60 Hz
  • Courant nominal de décharge :
    • Mode commun : 5 kA L/PE
    • Mode commun : 5 kA N/PE
    • Mode différentiel : 5 kA L/N
  • Courant de décharge maximal :
    • Mode commun : 20 kA L/PE
    • Mode commun : 20 kA N/PE
    • Mode différentiel : 20 kA L/N
  • [Uc] tension maximale de service permanent :
    • Mode commun : 260 V N/PE
    • Mode commun : 350 V L/PE
    • Mode différentiel : 350 V L/N
  • [Up] niveau de protection en tension :
    • 1,1 kV type 2 mode différentiel L/N
    • 1,4 kV type 2 mode commun N/PE
  • [ut] temporary overvoltage :
    • Withstand : 337 V L/N pour 5 s
    • Withstand : 442 V L/PE pour 5 s
    • Safe failure mode : 1200 V N/PE pour 200 ms
  • Type de sectionneur :
    • Disjoncteur associé iC60N 25 A Icu 10 kA courbe C
    • Disjoncteur associé iC60H 25 A Icu 15 kA courbe C
    • Disjoncteur associé iC60L 25 A Icu 25 kA courbe C
  • Courant de court-circuit : 50 kA
  • Signalisation locale : Repère couleur: blanc/rouge
  • Tension circuit de signalisation : C.a. : 250 V 50/60 Hz
  • Courant de sortie signalisation : 0,25 A
  • Mode d'installation : Encliquetable
  • Support de montage : Rail DIN
  • Pas de 9 mm : 8
  • Dimensions :
    • Hauteur : 85 mm
    • Largeur : 72 mm
    • Profondeur : 69 mm
  • Masse du produit : 0,419 kg
  • Couleur : Blanc ( RAL 9003 )
  • Temps de réponse : <= 25 ns
  • Courant résiduel : 0.6 mA / 0.003 mA
  • Mode de raccordement :
    • Borne du type à cage dessous 2.5...35 mm²
    • Borne du type à cage partie supérieure 2.5...35 mm²
  • Couple de serrage : 2.5 N.m
