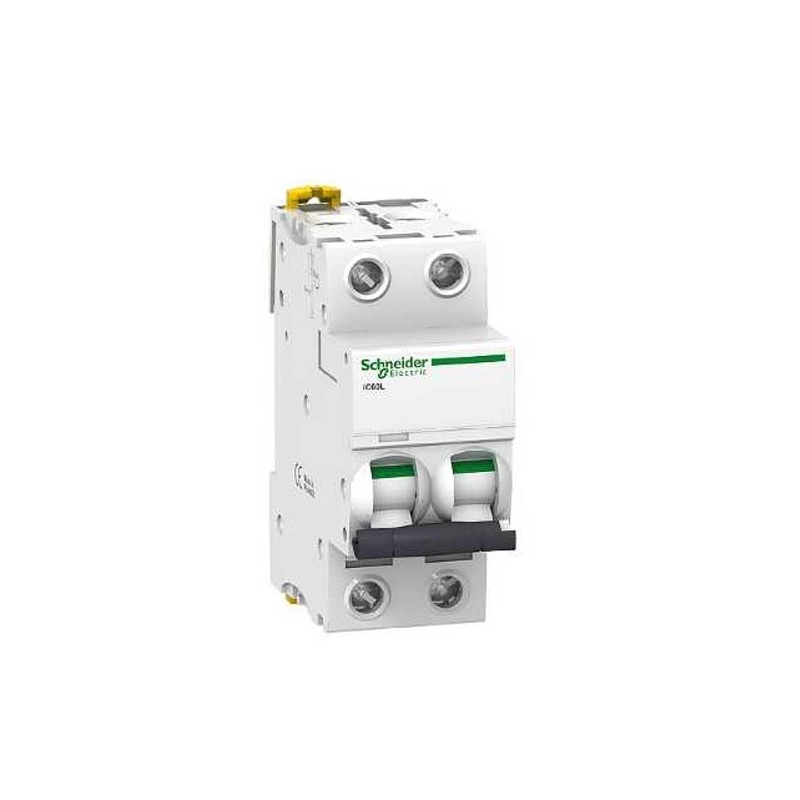

Disjoncteur 16 A - Acti9 - iC60L - 2P - Courbe B

Référence : A9F93216 Schneider Electric EAN : 3606480083631

Photo(s) non contractuelle(s)

Disjoncteur 4 A - Acti9 - iC60L - 1P - Courbe C Schneider - Appareillage modulaire tertiaire pour l'industrie.

Conçu pour la sécurisation des circuits électriques du logement, le disjoncteur protège les équipements électriques et prévient les risques d’incendie en cas de court-circuit ou de surcharge.

  • 1P
  • 4 A
  • AC/DC
  • Courbe C

41,12€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 42 DomoPoints

Disjoncteur  16 A - Acti9 - iC60L - 2P - Courbe B

Disjoncteur 16 A - Acti9 - iC60L - 2P - Courbe B

41,12€ ttc
ajouter au panier
_
+
Documents et notices

Fiche technique A9F93216

Voir le document
Caractéristiques

Nombre de pas de 9mm

4

Pouvoir de coupure

70 kA

Destination

Tertiaire

Nombre de pôles

2P

Intensité (Ampérage)

16

Courbe

B

Type de raccordement

Peignable à vis

Bornes

A vis

Description

Caractéristiques principales du disjoncteur 16 A Schneider :

  • Application du disjoncteur : Distribution
  • Gamme : Acti 9
  • Type de produit ou de composant : Disjoncteur
  • Nom du produit : IC60
  • Nom abrégé d'appareil : IC60L
  • Description des pôles : 2P
  • Nombre de pôles protégés : 2
  • In courant assigné d'emploi : 16 A
  • Type de réseau : AC / DC
  • Technologie de déclencheur : Thermique-magnétique
  • Courbe de déclenchement : B
  • Pouvoir de coupure :
    • 20 kA Icu conformément à IEC 60947-2 - 440 V AC 50/60 Hz
    • 25 kA Icu conformément à IEC 60947-2 - 380...415 V AC 50/60 Hz
    • 50 kA Icu conformément à IEC 60947-2 - 220...240 V AC 50/60 Hz
    • 15 000 A Icn conformément à EN 60898-1 - 400 V AC 50/60 Hz
    • 15 000 A Icn conformément à IEC 60898-1 - 400 V AC 50/60 Hz
    • 20 kA Icu conformément à EN 60947-2 - 440 V AC 50/60 Hz
    • 25 kA Icu conformément à EN 60947-2 - 380...415 V AC 50/60 Hz
    • 50 kA Icu conformément à EN 60947-2 - 220...240 V AC 50/60 Hz
    • 70 kA Icu conformément à IEC 60947-2 - 12...133 V AC 50/60 Hz
    • 70 kA Icu conformément à EN 60947-2 - 12...133 V AC 50/60 Hz
    • 20 kA Icu conformément à EN 60947-2 - 72...125 V DC
    • 20 kA Icu conformément à IEC 60947-2 - 72...125 V DC
  • Catégorie d'emploi :
    • A conformément à EN 60947-2
    • A conformément à IEC 60947-2
  • Aptitude au sectionnement :
    • Oui conformément à EN 60947-2
    • Oui conformément à IEC 60947-2
    • Oui conformément à EN 60898-1
    • Oui conformément à IEC 60898-1

Caractéristiques complémentaires du disjoncteur Schneider :

  • Fréquence du réseau : 50/60 Hz
  • Limite de déclenchement magnétique : 4 x In +/- 20 %
  • [ics] pouvoir assigné de coupure de service en court-circuit :
    • 25 kA 0,5 x Icu conformément à EN 60947-2 - 220...240 V AC 50/60 Hz
    • 12,5 kA 0,5 x Icu conformément à EN 60947-2 - 380...415 V AC 50/60 Hz
    • 10 kA 0,5 x Icu conformément à EN 60947-2 - 440 V AC 50/60 Hz
    • 25 kA 0,5 x Icu conformément à IEC 60947-2 - 220...240 V AC 50/60 Hz
    • 12,5 kA 0,5 x Icu conformément à IEC 60947-2 - 380...415 V AC 50/60 Hz
    • 10 kA 0,5 x Icu conformément à IEC 60947-2 - 440 V AC 50/60 Hz
    • 20 kA 100 % x Icu conformément à EN 60947-2 - 72...125 V DC
    • 20 kA 100 % x Icu conformément à IEC 60947-2 - 72...125 V DC
    • 35 kA 0,5 x Icu conformément à EN 60947-2 - 12...133 V AC 50/60 Hz
    • 35 kA 0,5 x Icu conformément à IEC 60947-2 - 12...133 V AC 50/60 Hz
    • 7500 A 0,5 x Icu conformément à EN 60898-1 - 400 V AC 50/60 Hz
    • 7500 A 0,5 x Icu conformément à IEC 60898-1 - 400 V AC 50/60 Hz
  • Classe de limitation :
    • 3 conformément à EN 60898-1
    • 3 conformément à IEC 60898-1
  • [ui] tension assignée d'isolement :
    • 500 V AC 50/60 Hz conformément à IEC 60947-2
    • 500 V AC 50/60 Hz conformément à EN 60947-2
  • [uimp] tension assignéede tenue aux chocs :
    • 6 kV conformément à EN 60947-2
    • 6 kV conformément à IEC 60947-2
  • Coupure pleinement apparente : Oui
  • Type de commande : Par maneton
  • Signalisation locale : Indicateur de déclenchement
  • Mode d'installation : Fixe
  • Support de montage : Rail DIN
  • Compatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou bas
  • Pas de 9 mm : 4
  • Dimensions :
    • Hauteur : 85 mm
    • Largeur : 36 mm
    • Profondeur : 78,5 mm
  • Masse du produit : 0,25 kg
  • Couleur : Blanc
  • Durée de vie mécanique : 20 000 cycles
  • Durée de vie électrique : 10 000 cycles
  • Mode de raccordement :
    • Terminal simple, haut ou bas rigide fil(s) 1...25 mm² max
    • Terminal simple, haut ou bas souple fil(s) 1...16 mm² max
  • Longueur de dénudage des fils : 14 mm haut ou bas
  • Couple de serrage : 2 N.m haut ou bas
  • Protection fuite à la terre : Bloc séparé
