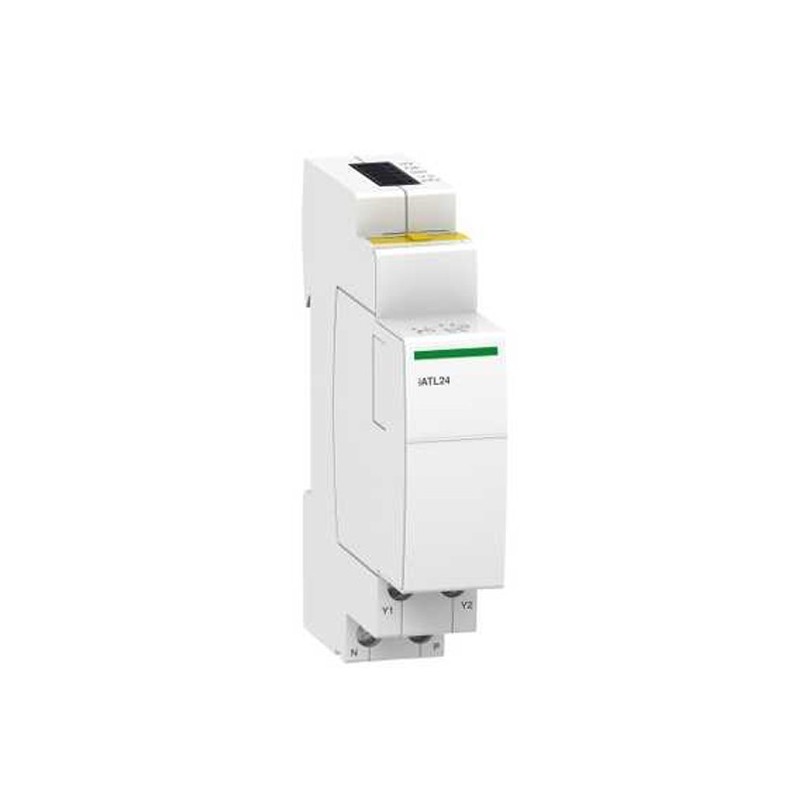

Auxiliaire pour interfacer un télérupteur avec Acti 9 SmartLink - Acti9 -iATL24

Référence : A9C15424 Schneider Electric EAN : 3606480430626
Schneider Electric

Photo(s) non contractuelle(s)

Auxiliaire pour interfacer un télérupteur avec Acti 9 SmartLink - Acti9 - iATL24 Schneider

  • Rail DIN
  • iATL24
  • 24 V

63,64€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 64 DomoPoints

Auxiliaire pour interfacer un télérupteur avec Acti 9 SmartLink - Acti9 -iATL24

Auxiliaire pour interfacer un télérupteur avec Acti 9 SmartLink - Acti9 -iATL24

63,64€ ttc
ajouter au panier
_
+

Produits complémentaires

Peigne à dents Acti 9 iC60 - 1 pôle - 12 modules de 18mm
Schneider Electric
Réf. A9XPH112
Expédition sous 1 à 2 semaines après commande
Peigne à dents Acti 9 iC60 - 1 pôle - 12 modules de 18mm
5,00€ ttc
ajouter au panier
_
+
Documents et notices

Fiche technique A9C15424

Voir le document
Caractéristiques

Nombre de pas de 9mm

2

Type de module

Télérupteur

Description

Caractéristiques principales de l'auxiliaire Schneider :

  • Gamme de produits : ITL
  • Nom abrégé d'appareil : IATL24
  • Type de produit ou de composant : Auxiliaire de commande et de signalisation
  • Composition de contacts de signalisation : 1 "F"
  • Tension circuit de signalisation : 24 V c.c. : +/- 20 % 0,002...0,1 A
  • Tension circuit de commande :
    • 24 V c.c. front descendant
    • 24 V c.c. front montant
    • 230 V c.a. 50/60 Hz impulsion >= 200 ms
  • [us] tension d'alimentation : 230 V AC 50/60 Hz

Caractéristiques complémentaires de l'auxiliaire Schneider :

  • Type de commande : Contrôle à distance
  • Mode d'installation : Fixe, sur le côté gauche de CT
  • Support de montage : Rail DIN
  • Compatibilité du bloc de distribution du peigne de jeu de barres : Bas : oui / Haut : non
  • Durée de vie électrique : 250 000 cycles conformément à IEC 60947-5-1
  • Immunité aux micro coupures : 10 ms
  • Comportement au manque de tension : Pas d'ouverture si perte du 24 V CC
  • Mode de raccordement :
    • Télécommande : bornes type tunnel pour 2 souple câble(s) 2.5 mm²
    • Télécommande : bornes type tunnel pour 2 rigide câble(s) 1.5 mm²
    • Alimentation auxiliaire : bornes type tunnel pour 2 souple câble(s) 2.5 mm²
    • Alimentation auxiliaire : bornes type tunnel pour 2 rigide câble(s) 1.5 mm²
    • Télécommande : bornes à ressort terminal TI24 pour 2 souple câble(s) 0.25...0.75 mm²
    • Télécommande : bornes à ressort terminal TI24 pour 1 souple câble(s) 0.5...1.5 mm²
  • Longueur de dénudage des fils :
    • Télécommande : 10 mm bas
    • Alimentation auxiliaire : 10 mm bas
    • Télécommande : 10 mm haut
  • Couple de serrage :
    • Télécommande : 1 N.m bas
    • Alimentation auxiliaire : 1 N.m bas
  • Compatibilité produit :
    • Avec PLC / ITL (16 A) - 230/240 V 50 Hz
    • ITL (32 A) - 230/240 V 50 Hz
    • ITLI 230/240 V 50 Hz
    • ITLs 230/240 V 50 Hz
    • Acti 9 Smartlink
  • Pas de 9 mm : 2
  • Dimensions :
    • Hauteur : 84 mm
    • Largeur : 18 mm
    • Profondeur : 60 mm
  • Couleur : Blanc
