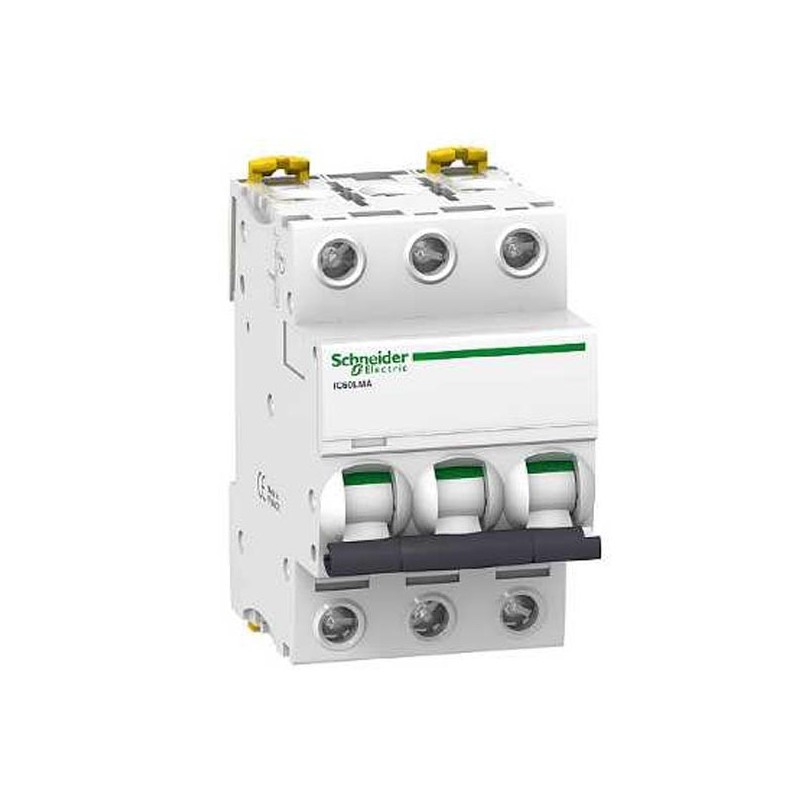

Disjoncteur à déclenchement instantané 4 A - 3P - iC60L - Courbe MA

Référence : A9F90304 Schneider Electric EAN : 3606480085864
Schneider Electric

Photo(s) non contractuelle(s)

Disjoncteur à déclenchement instantané 4 A - 3P - iC60L - Courbe MA Schneider.

Conçu pour la sécurisation des circuits électriques, le disjoncteur protège les équipements électriques et prévient les risques d’incendie en cas de court-circuit ou de surcharge.

  • 3P
  • 4 A
  • AC
  • Courbe MA

58,24€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 59 DomoPoints

Disjoncteur à déclenchement instantané 4 A - 3P - iC60L - Courbe MA

Disjoncteur à déclenchement instantané 4 A - 3P - iC60L - Courbe MA

58,24€ ttc
ajouter au panier
_
+

Produits complémentaires

Disjoncteur à déclenchement instantané 6,3 A - 3P - Acti9 - iC60L - Courbe MA
Schneider Electric
Réf. A9F90376
Expédition sous 1 à 2 semaines après commande
Disjoncteur à déclenchement instantané 6,3 A - 3P - Acti9 - iC60L -...
51,53€ ttc
ajouter au panier
_
+
Bloc différentiel Vigi iC60 3P - 63A - 300 mA - Type AC - 230-240V 400-415V
Schneider Electric
Réf. A9V14363
Expédition sous 1 à 2 semaines après commande
Bloc différentiel Vigi iC60 3P - 63A - 300 mA - Type AC - 230-240V...
183,26€ ttc
ajouter au panier
_
+
Bloc différentiel Vigi iC60 3P - 63A - 30 mA - Type AC - 230-240V 400-415V
Schneider Electric
Réf. A9V11363
Expédition sous 24-72h
Bloc différentiel Vigi iC60 3P - 63A - 30 mA - Type AC - 230-240V...
234,65€ ttc
ajouter au panier
_
+
Documents et notices

Fiche technique A9F90304

Voir le document
Caractéristiques

Nombre de pas de 9mm

6

Pouvoir de coupure

40 kA

Destination

Tertiaire

Nombre de pôles

3P

Intensité (Ampérage)

4

Courbe

MA

Type de raccordement

Peignable à vis

Bornes

A vis

Description

Caractéristiques principales du disjoncteur à déclenchement instantané Schneider :

  • Application du disjoncteur : Protection moteur
  • Gamme : Acti 9
  • Type de produit ou de composant : Disjoncteur
  • Nom du produit : IC60
  • Nom abrégé d'appareil : IC60L
  • Description des pôles : 3P
  • Nombre de pôles protégés : 3
  • In courant assigné d'emploi : 4 A
  • Type de réseau : AC
  • Technologie de déclencheur : Magnétique
  • Courbe de déclenchement : MA
  • Pouvoir de coupure :
    • 15 kA Icu conformément à IEC 60947-2 - 440 V AC 50/60 Hz
    • 15 kA Icu conformément à EN 60947-2 - 440 V AC 50/60 Hz
    • 20 kA Icu conformément à EN 60947-2 - 380...415 V AC 50/60 Hz
    • 20 kA Icu conformément à IEC 60947-2 - 380...415 V AC 50/60 Hz
    • 40 kA Icu conformément à EN 60947-2 - 220...240 V AC 50/60 Hz
    • 40 kA Icu conformément à IEC 60947-2 - 220...240 V AC 50/60 Hz
  • Catégorie d'emploi :
    • A conformément à EN 60947-2
    • A conformément à IEC 60947-2
  • Aptitude au sectionnement :
    • Oui conformément à EN 60947-2
    • Oui conformément à IEC 60947-2

Caractéristiques complémentaires :

  • Fréquence du réseau : 50/60 Hz
  • Limite de déclenchement magnétique : 12 x In +/- 20 %
  • [ics] pouvoir assigné de coupure de service en court-circuit :
    • 10 kA 0,5 x Icu conformément à EN 60947-2 - 380...415 V AC 50/60 Hz
    • 7,5 kA 0,5 x Icu conformément à EN 60947-2 - 440 V AC 50/60 Hz
    • 10 kA 0,5 x Icu conformément à IEC 60947-2 - 380...415 V AC 50/60 Hz
    • 7,5 kA 0,5 x Icu conformément à IEC 60947-2 - 440 V AC 50/60 Hz
    • 20 kA 0,5 x Icu conformément à EN 60947-2 - 220...240 V AC 50/60 Hz
    • 20 kA 0,5 x Icu conformément à IEC 60947-2 - 220...240 V AC 50/60 Hz
  • Classe de limitation :
    • 3 conformément à EN 60898-1
    • 3 conformément à IEC 60898-1
  • [ui] tension assignée d'isolement :
    • 500 V AC 50/60 Hz conformément à IEC 60947-2
    • 500 V AC 50/60 Hz conformément à EN 60947-2
  • [uimp] tension assignéede tenue aux chocs :
    • 6 kV conformément à EN 60947-2
    • 6 kV conformément à IEC 60947-2
  • Coupure pleinement apparente : Oui
  • Type de commande : Par maneton
  • Signalisation locale : Indicateur de déclenchement
  • Mode d'installation : Fixe
  • Support de montage : Rail DIN
  • Compatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou bas
  • Pas de 9 mm : 6
  • Hauteur : 85 mm
  • Largeur : 54 mm
  • Profondeur : 78,5 mm
  • Masse du produit : 0,375 kg
  • Couleur : Blanc
  • Durée de vie mécanique : 20 000 cycles
  • Durée de vie électrique : 10 000 cycles
  • Mode de raccordement :
    • Terminal simple, haut ou bas rigide fil(s) 1...25 mm² max
    • Terminal simple, haut ou bas souple fil(s) 1...16 mm² max
  • Longueur de dénudage des fils : 14 mm haut ou bas
  • Couple de serrage : 2 N.m haut ou bas
  • Protection fuite à la terre : Bloc séparé
