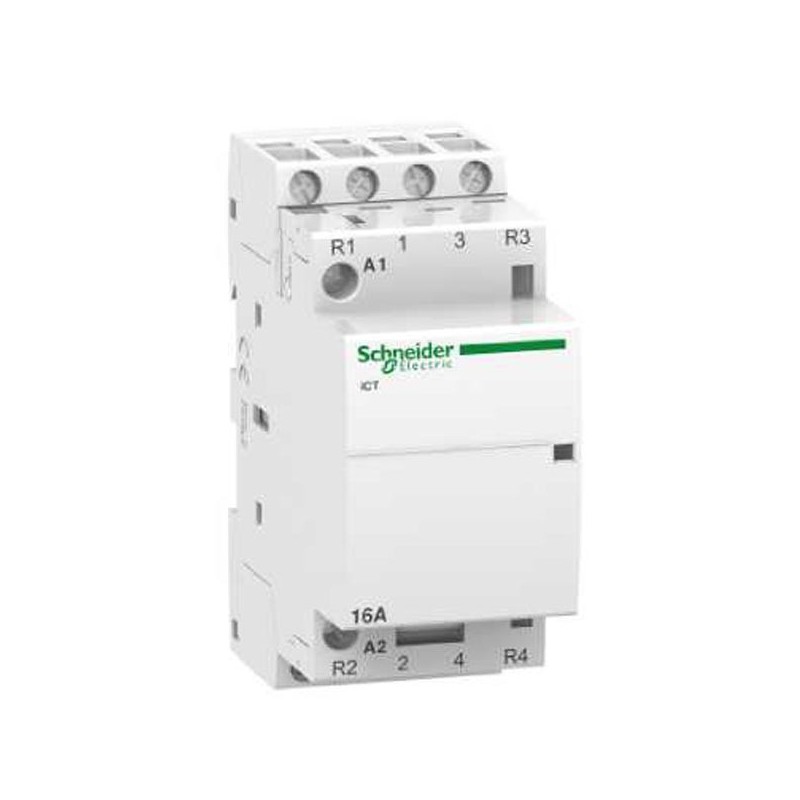

Contacteur 16A - 2NO+2NF - 230...240VCA - 50Hz - Acti9 - iCT

Caractéristiques principales du contacteur Schneider Electric :

• Application du contacteur : Allumage-chauffage-moteur
• Gamme de produits : ICT
• Type de produit ou de composant : Contacteur
• Nom abrégé d'appareil : ICT
• Description des pôles : 4P
• Composition des pôles : 2F+2O
• Type de réseau : AC
• Catégorie d'emploi :
  • AC-1 conformément à EN 60947-4-1
  • AC-3 conformément à EN 60947-4-1
  • AC-5A conformément à EN 60947-4-1
  • AC-5B conformément à EN 60947-4-1
  • AC-7A conformément à EN 61095
  • AC-7A conformément à IEC 1095
  • AC-7B conformément à EN 61095
  • AC-7B conformément à IEC 1095
• Type de commande : Contrôle à distance
• Tension circuit de commande : 220...240 V AC 50 Hz

Caractéristiques complémentaires du contacteur Schneider Electric :

• [ie] courant assigné d'emploi : 16 A AC-7A / 0,25 AC-7B
• Fréquence du réseau : 50/60 Hz
• [ue] tension assignée d'emploi : 400 V AC 50 Hz
• Puissance maximum : 3.6 kW 400 V AC
• [ui] tension assignée d'isolement : 500 V AC 50/60 Hz
• [uimp] tension assignéede tenue aux chocs : 4 kV
• Type de signal de commande : Maintenu
• Fréquence de commutation : 100 commutations/jour
• Signalisation locale : Indicateur d'action
• Consommation moyenne au maintien en va : 4.6 VA
• Consommation moyenne à l'appel en va : 34 VA
• Mode d'installation : Encliquetable
• Support de montage : Rail DIN symétrique 35 mm
• Pas de 9 mm : 4
• Dimensions :
  • Hauteur : 81 mm
  • Largeur : 36 mm
  • Profondeur : 60 mm
• Couleur : Blanc
• Durée de vie électrique :
  • 200 000 cycles AC 50/60 Hz conformément à EN 61095
  • 200 000 cycles AC 50/60 Hz conformément à IEC 1095
• Mode de raccordement :
  • Power circuit : 2 tunnel type terminals 2.5 mm² for flexible cable(s)
  • Power circuit : 1 tunnel type terminals 6 mm² for rigid cable(s)
  • Control circuit : 2 tunnel type terminals 2.5 mm² for flexible cable(s)
  • Télécommande : 2 bornes type tunnel 1.5 mm² pour rigide câble(s)
• Couple de serrage :
  • Circuit de puissance : 1.2 N.m
  • Télécommande : 0.8 N.m
• Compatibilité produit : IACTs
