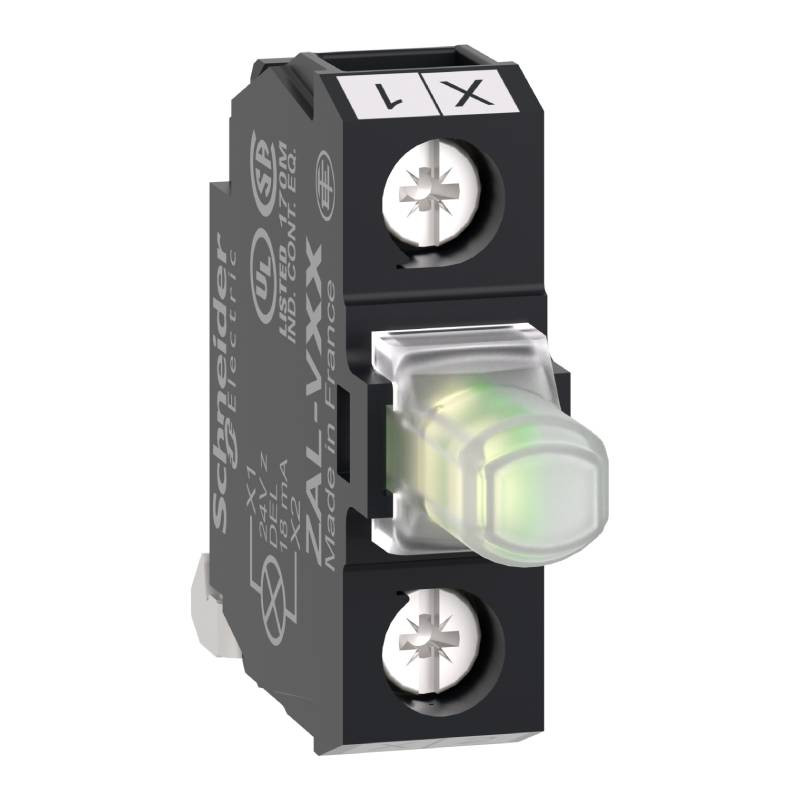

Bloc lumineux pour boîte à boutons Harmony Schneider Electric - 24V

Bloc lumineux pour boîte à boutons Harmony Schneider Electric - 24V

Données générales du bloc :

• Pour unités de commande et signalisation XB5 Ø 22 mm
• Montage du bloc : Montage arrière
• Couleur de la source lumineuse : Blanc
• [Us] Tension d'alimentation : 24 V CA/CC
• Couple de serrage : 0,8…1,2 N.m se conformer à CEI 60947-1
• [Ui] tension assignée d'isolement : 250 V (degré de pollution 3) se conformer à CEI 60947-1
• [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à CEI 60947-1
• Type de signalisation : Fixe
• Source lumineuse : LED universelle
• Limites de la tension d'alimentation : 19,2…30 V CC / 21,6…26,4 V CA
• Consommation électrique : 15 mA
• Durée de vie : 10 0000 H à la tension nominale et à 25 °C
• Tenue aux ondes de choc : 1 kV se conformer à CEI 61000-5-1
• Alimentation du bloc lumineux : Direct
• Code de composition électrique : MR1 / PR1
• Traitement de protection : TH
• Tenue aux vibrations : 5 gn (f= 12…500 Hz) se conformer à CEI 60068-2-6
• Tenue aux transitoires rapides : 2 kV se conformer à CEI 61000-4-4
• Tenue aux champs électromagnétiques rayonnés : 10 V/m se conformer à CEI 61000-4-3
• Tenue aux chocs mécaniques :
  - 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
  - 50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
• Tenue aux décharges électrostatiques :
  - 6 kV sur le contact (parties métalliques) se conformer à CEI 6100-4-11
  - 8 kV à l’air libre (dans les pièces d'isolation) se conformer à CEI 6100-4-11
• Mode de raccordement :
  - Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à CEI 60947-1
  - Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à CEI 60947-1
• Forme de la tête de vis :
  - Transversal compatible avec cruciforme Philips n° 1 tournevis
  - Transversal compatible avec pozidriv n°1 tournevis
  - Perforé compatible avec plat Ø 4 mm tournevis
  - Perforé compatible avec plat Ø 5,5 mm tournevis

Normes et protection :

• JIS C8201-5-1
• CEI 60947-5-5
• CSA C22.2 No 14
• CEI 60947-1
• CEI 60947-5-4
• UL 508
• CEI 60947-5-1
• JIS C8201-1
• listé UL
• CSA
• IP20 se conformer à CEI 60529

Garantie 18 mois
