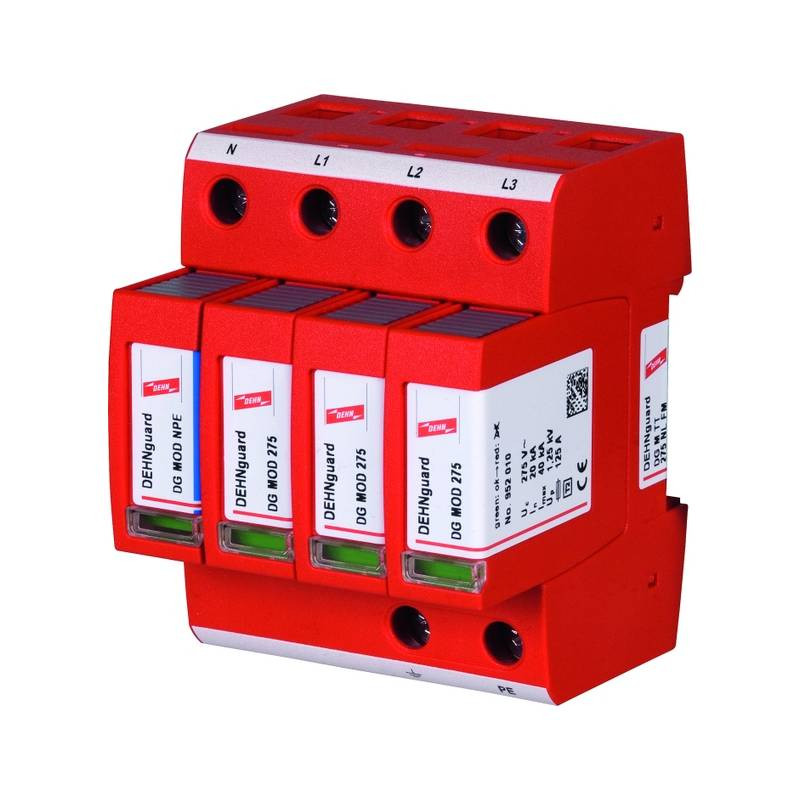

Parafoudre DEHNguard DG M TT 275 NL FM - 4 modules - 230V

Parafoudre DEHNguard DG M TT 275 NL FM - 4 modules - 230V

Données techniques du parafoudre :

• Type : 2
• Nombre de ports : 1
• Encombrement : 4 modules, DIN 43880
• Tension nominale AC (UN) : 230/400 V (50 / 60 Hz)
• Tension max. de régime permanent AC [L-N] (UC) : 275 V (50 / 60 Hz)
• Tension max. de régime permanent AC [N-PE] (UC) : 255 V (50 / 60 Hz)
• Courant nominal de décharge (8/20 µs) (In) : 20 kA
• Courant max. de décharge (8/20 µs) (Imax) : 40 kA
• Niveau de protection en tension [L-N] (UP) ≤ 1,5 kV
• Niveau de protection en tension [L-N] avec 5 kA (UP) ≤ 1 kV
• Niveau de protection en tension [N-PE] (UP) ≤ 1,5 kV
• Capacité d'extinction du courant de suite [N-PE] (Ifi) : 100 Aeff
• Temps de réponse [L-N] (tA) ≤ 25 ns
• Temps de réponse [N-PE] (tA) ≤ 100 ns
• Protection max. contre les surintensités : 125 A gG
• Tenue aux courts-circuits avec protection max. contre les surintensités (ISCCR) : 50 kAeff
• Surtension temporaire [L-N], caractéristique (UT) : 335 V/5 s – résistance
• Surtension temporaire [L-N], caractéristique (UT) : 440 V/120 min – défaillance sécurisée
• Surtension temporaire [N-PE], caractéristique (UT) : 1200 V/200 ms – résistance
• Indication de fonctionnement/de défaut : vert/rouge
• Section de raccordement min. : 1,5 mm2 rigide/brins souples
• Section de raccordement max. : 35 mm2 multi-brins/25 mm2 brins souples
• Montage sur Rail DIN 35 mm selon EN 60715
• Contacts de télésignalisation/Type de contact : Inverseur
• Capacité de commutation : AC 250 V/0,5 A
• Capacité de commutation: DC 250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
• Section de raccordement pour bornes de télésignalisation : 1,5 mm2 rigide/brins souples
• Courant de choc de décharge (10/350 µs) [N-PE] (Iimp) : 12 kA
• IP 20

Dimensions du parafoudre :

• Largeur : 72 mm
• Hauteur : 90 mm
• Profondeur : 66 mm

Conformité et protection :

• KEMA
• CSA
• UL
