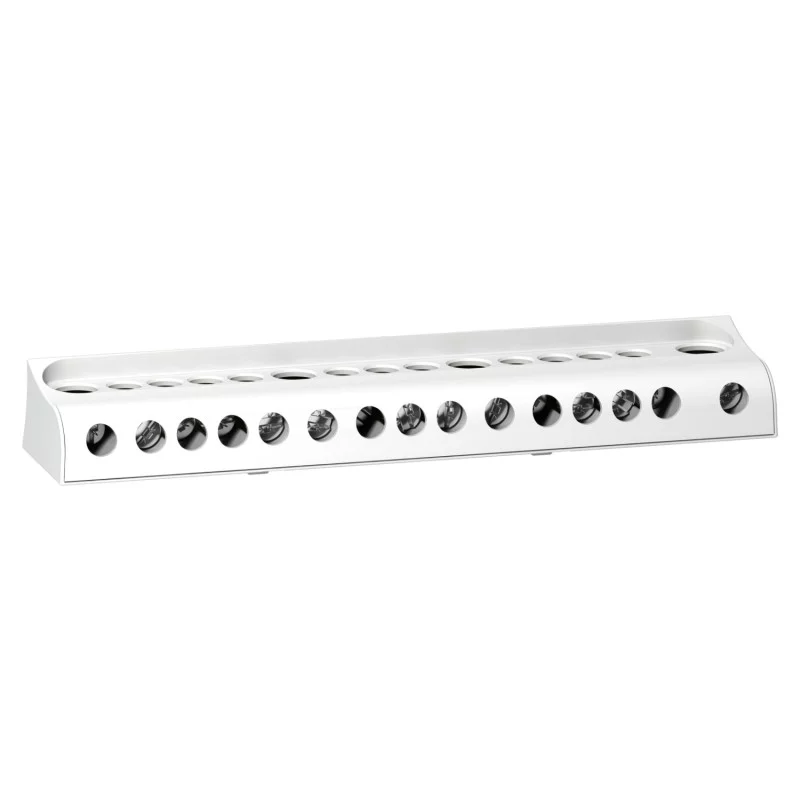

Barrette de neutre Linergy DS Schneider Electric - 125A - 15 trous - Pour répartiteur à vis

Barrette de neutre Linergy DS Schneider Electric - 125A - 15 trous - Pour répartiteur à vis

Données générales :

• Type de produit : Barre neutre - module d'extension
• Gamme : Linergy DS
• Compatibilité de gamme : ComPacT
• Pôles : 1N
• Départs du bornier répartiteur : 15 trous
• Support de montage : Montage direct sur le côté
• Mode d'installation : Par vis
• Tension assignée d'emploi : 230 V CA Ph/N
• Courant assigné d'emploi : 125 A à 40 °C
• Tension assignée d'isolement : 500 V CA
• Tension assignée de tenue aux chocs : 8 kV conforme à EN/CEI 61439-1
• Courant assigné de courte durée admissible : 3,5 kA pour 1s
• Courant assigné de crête admissible : 20 kA
• Pas de 9 mm : 17
• Pas de 18 mm : 8,5
• Mode de raccordement :
  - Alimentation : borne à vis 1 câble(s) 10…35 mm² rigide
  - Alimentation : borne à vis 1 câble(s) 6…35 mm² souple avec extrémité de câble
  - Distribution : borne à vis 3 câble(s) 10…35 mm² rigide
  - Distribution : borne à vis 3 câble(s) 4…25 mm² souple avec extrémité de câble
  - Distribution : borne à vis 11 câble(s) 1,5…16 mm² rigide
  - Distribution : borne à vis 11 câble(s) 1,5…10 mm² souple avec extrémité de câble
• Couple de serrage :
  - 2 N.m distribution: 6,5 mm PZ2 tournevis
  - 2 N.m distribution: 6,5 mm plat tournevis
  - 2,5 N.m alimentation: 9,5 mm PZ2 tournevis
  - 2,5 N.m alimentation: 9,5 mm plat tournevis
  - 2 N.m distribution: 8,5 mm PZ2 tournevis
  - 2 N.m distribution: 8,5 mm plat tournevis

Dimensions & poids :

• Longueur du jeu de barre : 155 mm
• Hauteur : 20 mm
• Largeur : 155 mm
• Profondeur : 35 mm
• Poids : 149 g

Garantie 18 mois
