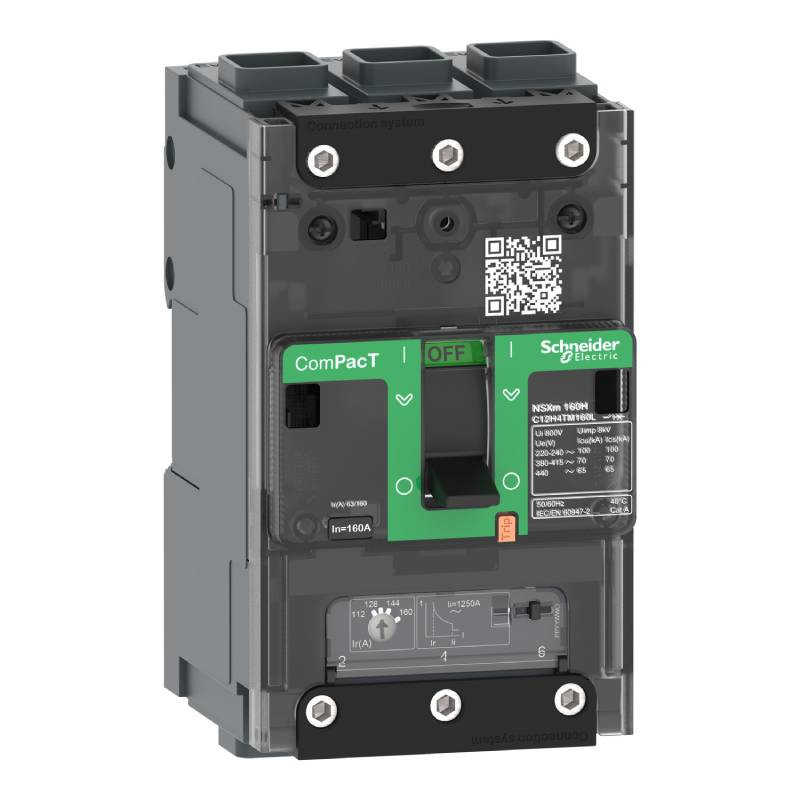

Disjoncteur ComPacT NSXmF Schneider Electric - TM-D 40A - 3P - 36kA - Borne Everlink

Disjoncteur ComPacT NSXmF Schneider Electric - TM-D 40A - 3P - 36kA - Borne Everlink

Données générales ComPacT NSXmF :

• Type : Disjoncteur
• Gamme de produit : ComPacT NSXm - Nouvelle génération
• Application : Distribution
• Borne EverLink
• Pôles : 3P
• Pôles protégés : 3d
• [In] courant assigné d'emploi : 40 A à 40 °C
• [Ue] tension assignée d'emploi : 690 V CA 50/60 Hz
• Type de réseau : CA
• Fréquence du réseau : 50/60 Hz
• Catégorie A
• Niveau de performance : B 36 kA 415 V CA
• Nom du déclencheur : TM-D
• Type de déclencheur : Thermique-magnétique
• Fonctions de protection du déclencheur : LI
• Type de commande : Par maneton
• Mode d'installation du disjoncteur : Fixe

Caractéristiques techniques du disjoncteur :

• Tension assignée d'isolement : 800 V CA 50/60 Hz
• Tension assignée de tenue aux chocs : 8 kV
• Endurance mécanique : 20000 cycles
• Puissance dissipée par pôle : 3,8 W
• Support de montage : Plaque arrière
• Position de montage : Horizontal, vertical, ou plat sur le dos
• Raccordement amont & aval : Façade
• "Pas" de raccordement : 35 mm avec épanouisseurs / 27 mm sans épanouisseurs
• Pas de 9 mm : 9 modules
• Calibre du déclencheur : 40 A à 40 °C
• Réglage du capteur de protection longue durée Ir (protection thermique) : Réglable
• Plage de réglage du seuil de protection longue durée [Ir] (protection thermique) : 0,7 à 1 x In
• Réglage de la temporisation de la protection longue durée Tr : Fixe
• Réglage du capteur de protection instantanée Ii (protection court-circuit) : Fixe
• Plage de réglage seuil de protection instantanée [Ii] (protection court-circuit) : 600 A
• Sans protection différentielle
• Signalisation locale : pour présence de contacts auxiliaires repère (vert)

Bornes de raccordement

• 1 cosse Everlink taille de fil2,5…70 mm², souple cuivre
• 1 cosse Everlink taille de fil2,5…95 mm², rigide ou semi-rigide cuivre

Pouvoir de coupure ultime en court-circuit :

• 85 kA Icu à 220...240 V CA 50/60 Hz se conformer à CEI 60947-2
• 36 kA Icu à 380...415 V CA 50/60 Hz se conformer à CEI 60947-2
• 35 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-2
• 15 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-2
• 10 kA Icu à 525 V CA 50/60 Hz se conformer à CEI 60947-2

Pouvoir de coupure ultime en court-circuit :

• 85 kA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-2
• 36 kA à 380...415 V CA 50/60 Hz se conformer à CEI 60947-2
• 30 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-2
• 10 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-2
• 10 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-2

Nombre d'emplacements pour les auxiliaires électriques :

• 1 slot(s) pour interrupteur secondaire OF
• 1 slot(s) pour commutateur de relais avertisseur SD
• 1 slot(s) pour libération de tension MN or MX

Dimensions :

• Largeur : 81 mm
• Hauteur : 137 mm
• Profondeur : 80 mm
• Poids : 1,06 kg

Normes et sécurité :

• Normes : EN/CEI 60947
• Degré de pollution : 3 se conformer à CEI 60664-1
• IP40
• IK07

Garantie 18 mois
