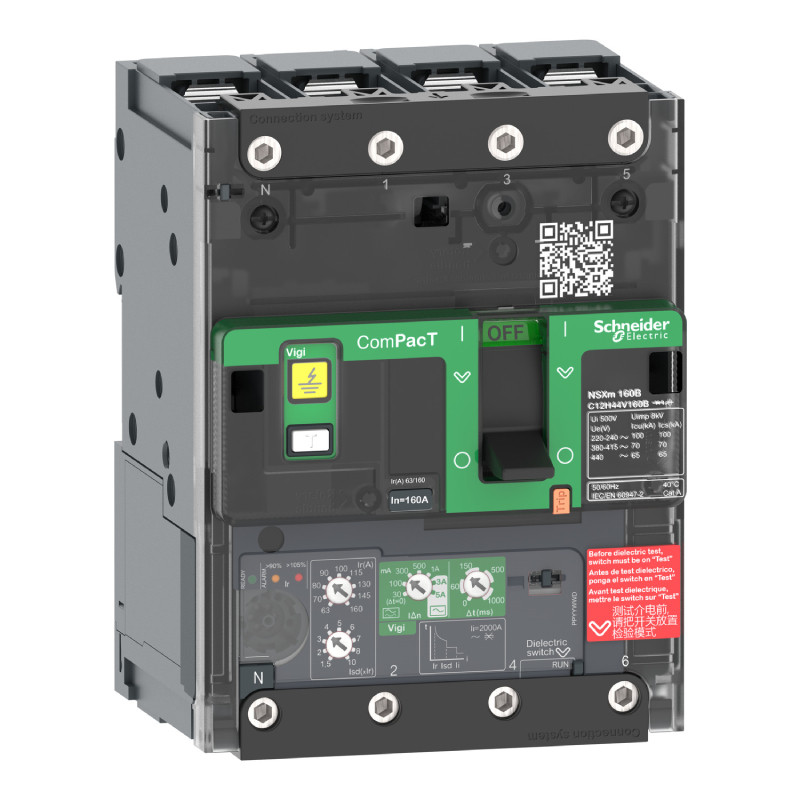

Disjoncteur Vigi ComPacT NSXmF Schneider Electric - MicroLogic 4.1 160A - 4P - 36kA - Borne à cosses

Disjoncteur Vigi ComPacT NSXmF Schneider Electric - MicroLogic 4.1 160A - 4P - 36kA - Borne à cosses

Données générales ComPacT NSXmF :

• Type : Disjoncteur différentiel
• Gamme de produit : ComPacT NSXm - Nouvelle génération
• Application : Distribution
• Borne à cosses
• Pôles : 4P
• Pôles protégés : 4d
• Position du pôle neutre : Gauche
• [In] courant assigné d'emploi : 160 A à 40 °C
• [Ue] tension assignée d'emploi : 440 V CA 50/60 Hz
• Type de réseau : CA
• Fréquence du réseau : 50/60 Hz
• Catégorie A
• Niveau de performance : F 36 kA 415 V CA
• Nom du déclencheur : Micrologic 4.1
• Type de déclencheur : Électronique
• Fonctions de protection du déclencheur : LSoIR
• Type de commande : Par maneton
• Mode d'installation du disjoncteur : Fixe

Caractéristiques techniques du disjoncteur :

• Tension assignée d'isolement : 500 V CA 50/60 Hz
• Tension assignée de tenue aux chocs : 8 kV
• Endurance mécanique : 20000 cycles
• Puissance dissipée par pôle : 12,3 W
• Support de montage : Plaque arrière
• Position de montage : Horizontal, vertical, ou plat sur le dos
• Raccordement amont & aval : Façade
• Bornes de raccordement : cosse/barre omnibus à compression
• "Pas" de raccordement : 35 mm avec épanouisseurs / 27 mm sans épanouisseurs
• Pas de 9 mm : 12 modules
• Calibre du déclencheur : 160 A à 40 °C
• Réglage du capteur de protection longue durée Ir (protection thermique) : Réglable 9 positions
• Plage de réglage du seuil de protection longue durée [Ir] (protection thermique) : 63...160 A
• Réglage de la temporisation de la protection longue durée Tr : Fixe
• Réglage du capteur de protection instantanée Ii (protection court-circuit) : Fixe
• Plage de réglage seuil de protection instantanée [Ii] (protection court-circuit) : 2000 A
• Classe de protection différentielle :
  - Classe A
  - Classe AC

Pouvoir de coupure ultime en court-circuit :

• 85 kA Icu à 220...240 V CA 50/60 Hz conforme à CEI 60947-2
• 36 kA Icu à 380...415 V CA 50/60 Hz conforme à CEI 60947-2
• 35 kA Icu à 440 V CA 50/60 Hz conforme à CEI 60947-2

Pouvoir de coupure nominal en court-circuit :

• 85 kA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-2
• 36 kA à 380...415 V CA 50/60 Hz se conformer à CEI 60947-2
• 30 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-2

Nombre d'emplacements pour les auxiliaires électriques :

• 1 slot(s) pour interrupteur secondaire OF
• 1 slot(s) pour commutateur de relais avertisseur SD
• 1 slot(s) pour libération de tension MN or MX

Plage de réglage de la sensibilité de la protection différentielle :

• 30 mA
• 100 mA
• 300 mA
• 500 mA
• 1 A
• 3 A
• 5 A

Sensibilité du différentiel :

• 30 mA pour classe A
• 100 mA pour classe A
• 300 mA pour classe A
• 500 mA pour classe A
• 1 A pour classe A
• 30 mA pour classe AC
• 100 mA pour classe AC
• 300 mA pour classe AC
• 500 mA pour classe AC
• 1 A pour classe AC
• 3 A pour classe AC
• 5 A pour classe AC

Plage réglage de la temporisation de la protection différentielle :

• 0 ms
• 60 ms
• 150 ms
• 500 ms
• 1000 ms

Dimensions :

• Largeur : 108 mm
• Hauteur : 137 mm
• Profondeur : 80 mm
• Poids : 1,42 kg

Normes et sécurité :

• Normes : EN/CEI 60947
• Degré de pollution : 3 se conformer à CEI 60664-1
• IP40
• IK07

Garantie 18 mois
