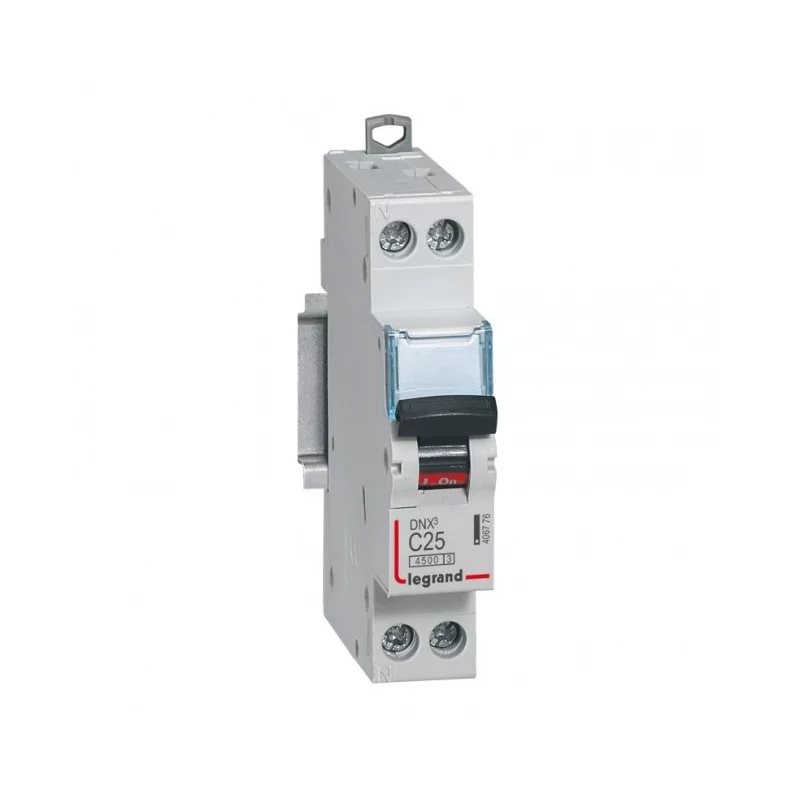

Disjoncteur DNXᶾ - 25A - 1P+N - Courbe C - Vis/Vis

Description du disjoncteur DNXᶾ 25A Legrand - 406776 :

Mise en oeuvre du disjoncteur :

• Connexion à vis
• Alimentation par peigne HX³
• Fixation : sur rail symétrique ou DIN standard

Protection des circuits :

• Protection des appareils électriques
• Circuit de chauffage électrique jusqu'à 5750 W
• Circuit de chauffage au sol jusqu'à 3400 W

Produits complémentaires :

• Peigne HX³
• Borne de raccordement
• Cordon de repiquage
• Cache vis plombable

Caractéristiques du disjoncteur DNXᶾ 25A Legrand :

Données techniques du disjoncteur :

• Calibre : 25 A
• Tension : 230 V
• Courbe : C
• Pôles : 1P+N
• Pouvoir de coupure :
  • 4500 A - NF EN 60898-1 - 230 V~ - 50 Hz
  • 6 kA - EN 60947-2 - 230 V~
• Domaine d'application : résidentiel
• Connexion : vis/vis

Dimensions et poids :

• Hauteur : 77,7 mm
• Largeur : 83 mm
• Profondeur : 17,8 mm
• Nombre de pas de 9 mm : 2
• Poids : 108,3 g

Conformité et protection :

• NF

Garantie : 2 ans

Explication des évolutions de la norme NF C 15-110 par Legrand

A quoi correspond le calibre d'un disjoncteur ?

Le calibre d'un disjoncteur désigne la puissance du circuit qu'il pourra protéger. La correspondance entre le calibre du disjoncteur et la puissance des appareils présents sur le circuit est définie par la norme NF C 15-100. Selon cette norme, notre disjoncteur 25A ne pourra pas protéger un circuit contenant un appareil de chauffage électrique qui excède 5750W.
