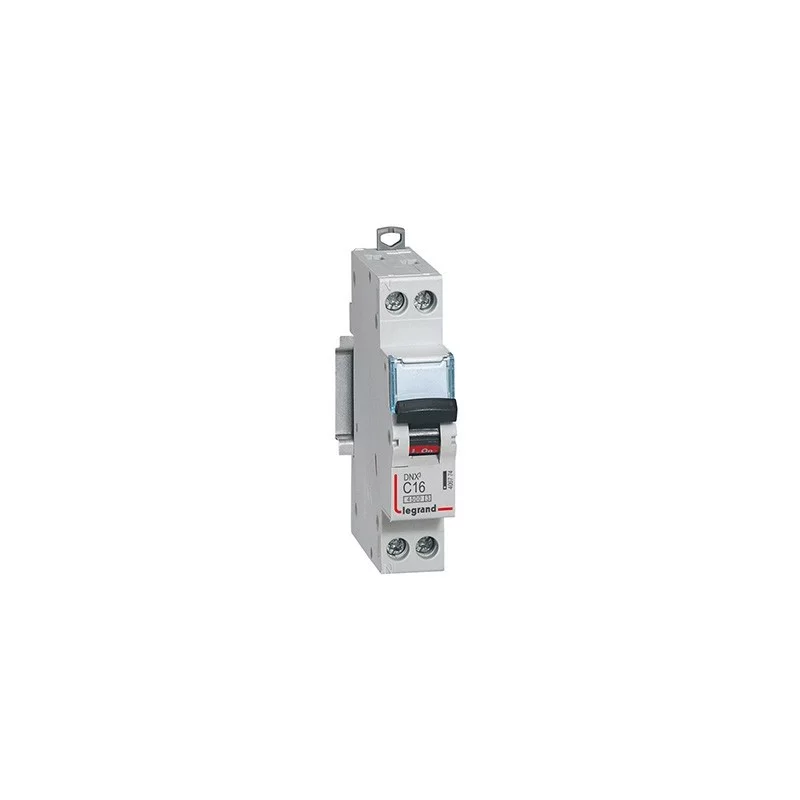

Disjoncteur DNXᶾ - 16A - 1P+N - Courbe C - Vis/Vis

Référence : 406774 Legrand EAN : 3245064067744
(36)
Legrand

Photo(s) non contractuelle(s)

Disjoncteur magnétothermique Legrand à coupure pleinement apparente pour la commande, la protection et le sectionnement des circuits électriques.

  • Tension maxi de fonctionnement : U = 250 V / 50Hz
  • Fréquence : 10 à 55 Hz
  • Pouvoir de coupure : Icn = 4500 A - Icu = 6 kA
  • courbes C , protection des départs

6,70€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 7 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

Ce disjoncteur (406774) de la marque Legrand propose un calibre de 16A capable de protéger un circuit électrique comprenant jusqu'à 8 prises de courant.

Disjoncteur DNXᶾ - 16A - 1P+N - Courbe C - Vis/Vis

Disjoncteur DNXᶾ - 16A - 1P+N - Courbe C - Vis/Vis

(36)
6,70€ ttc
ajouter au panier
_
+

Produits complémentaires

Peigne vertical - Entraxe 125mm - 2 rangées
Legrand
Réf. 405000
Expédition sous 24-72h
3
Peigne vertical - Entraxe 125mm - 2 rangées
16,20€ ttc
ajouter au panier
_
+
Borne de raccordement pour peigne universel
Legrand
Réf. 404905
Expédition sous 24-72h
1
Borne de raccordement pour peigne universel
4,93€ ttc
ajouter au panier
_
+
Contact auxiliaire coupure fil pilote DX3 - 6A - 240V
Legrand
Réf. 406258
Expédition sous 24-72h
2
Contact auxiliaire coupure fil pilote DX3 - 6A - 240V
19,20€ ttc
ajouter au panier
_
+
Peigne vertical - Entraxe 150mm - 2 rangées
Legrand
Réf. 405003
Expédition sous 24-72h
1
Peigne vertical - Entraxe 150mm - 2 rangées
21,72€ ttc
ajouter au panier
_
+
Cordon de repiquage - Phase+Neutre - Section 2x10mm² - 63A
Legrand
Réf. 404927
Expédition sous 24-72h
Cordon de repiquage - Phase+Neutre - Section 2x10mm² - 63A
12,62€ ttc
ajouter au panier
_
+
Capot d'extrémité pour peigne unipolaire universel
Legrand
Réf. 404989
Expédition sous 24-72h
4
Capot d'extrémité pour peigne unipolaire universel
0,18€ ttc
ajouter au panier
_
+
Déclencheur à émission de tension ( ET ) DX³ - 110V à 415V - 1 module
Legrand
Réf. 406278
Expédition sous 24-72h
1
Déclencheur à émission de tension ( ET ) DX³ - 110V à 415V - 1 module
28,62€ ttc
ajouter au panier
_
+
Peigne unipolaire universel HX³ - 13 modules
Legrand
Réf. 404926
Expédition sous 24-72h
45
Peigne unipolaire universel HX³ - 13 modules
3,12€ ttc
ajouter au panier
_
+
Documents et notices

Disjoncteur DNX à vis - Fiche

Voir le document
Caractéristiques

Garantie

2 ans

Pouvoir de coupure

6 kA

Nombre de pôles

Ph+N

Intensité (Ampérage)

16

Courbe

C

Type de raccordement

Peignable à vis

Bornes

A vis

Description

Description du disjoncteur mono DNX3 16A Legrand - Référence 406774 :

  • Utilisations :
    • Appareil limiteur
    • Cadenassage possible en positions ouverte et fermée
    • O-OFF en blanc sur fond vert = contacts ouverts
    • I-ON en blanc sur fond rouge = contacts fermés
    • Plombage possible en position ouverte ou fermée
    • Connexion possible à l'arrivée haute par bornes auto et sortie basse
    • Connexion possible par bornes auto et sortie basse par bornes à vis
    • Connexion possible par sortie basse par bornes à vis
  • Les avantages techniques :
    • Bornes à cages, à vis débrayables et imperdables
    • Le contact de Neutre se ferme avant et s’ouvre après le contact de Phase
    • Le pôle de Phase assure la protection et le sectionnement du circuit Phase
    • Le pôle de neutre assure le sectionnement du circuit Neutre
    • Manoeuvre de l'appareil par manette ergonomique 2 positions
    • Repèrages des circuits à l’aide d’une étiquette insérée dans le porte-étiquette situé en face avant du produit
    • Bornes équipées de bavettes empêchant de mettre un câble sous la borne, borne entrouverte ou fermée
    • Alignement et espacement des bornes autorisant le raccordement par peigne à dent avec les autres produits de la gamme
    • Il est possible de remplacer un disjoncteur au milieu d’une rangée peignée sans déconnecter les autres produits

Caractéristiques du disjoncteur mono DNX3 16A Legrand - 406774 :

  • Données techniques du disjoncteur :
    • Calibre du disjoncteur : 16A
    • Tension maxi de fonctionnement : U = 250 V / 50Hz
    • Tension mini de fonctionnement : U = 12 V AC/DC
    • Fonctionnement sous 400 Hz : oui
    • Pouvoir de coupure : Icn = 4500 A - Icu = 6 kA
    • La distance entre les contacts est supérieure à 5.5 mm avec la manette en position ouverte
    • Profondeur des bornes : 14 mm en partie haute et 13 mm en partie basse
    • Bornes protégées contre le toucher IP20, appareil câblé
    • Fréquence : 10 à 55 Hz
    • Tension d'isolement : Ui = 250 V
    • Matière : Polyamide et P.B.T
  • Dimensions du disjoncteur :
    • Volume : 1.62 dm3
    • Poids : 111 Gr
  • Conformité et protection :
    • CE
    • IP 20
    • Indice de protection contre les chocs mécaniques IK02 selon normes EN 62262
    • Normes IEC 529 – EN 60529 et NF 20-010
    • Protection de la face avant contre les contacts directs : IP40
    • Classe II par rapport aux masses métalliques
    • Tenue à l'épreuve du fil incandescent à 960°C, selon la norme IEC/EN 60898-1
    • Conforme à la norme NF 60898-1
    • Testé à 20 000 manœuvres à vide
  • Produits complémentaires :
    • Support de cadenas (réf. 406303)
    • cadenas Ø 5 mm (réf. 406313)
    • cadenas Ø 6 mm (réf. 022797)
    • Peigne HX³ optimisé universel mono (réf. 4049 26/37)
    • Peigne HX³ optimisé universel tétrapolaire (réf. 405200/01/02/10)
L'installation d'un disjoncteur Legrand

Quelle est la norme applicable aux disjoncteurs ?

La norme régissant l'installation des disjoncteur est la NF C 15-100, c'est la norme qui a vocation à garantir la sécurité optimal des installations électriques résidentielles.
Cette norme régule par exemple le norme de prises de courant présentes sur le circuit d'un disjoncteur, ce nombre dépend du calibre du disjoncteur.
Pour un disjoncteur 16A comme celui-ci, le circuit pourra comprendre un maximum de 8 prises de courant (tandis qu'un disjoncteur de 20A pourrait acceuillir jusqu'à 12 prises par exemple).

Cette norme impose également des standards de branchement pour les disjoncteurs, elle détermine notamment la hauteur d'installation des appareils. Un disjoncteur d'abonné devra se trouver entre 0,90m et 1,80m du sol tandis que le branchement d'un disjoncteur divisionnaire pourra se situer à 50cm du sol seulement en fonction du type de coffret.
La norme impose certaines contraintes à l'installateur, notamment la présence d'espaces vides sur chaque rangée du tableau pour prévoir la création de nouveaux circuits dans le futur.

Autres références pour ce produit
Disjoncteur DNXᶾ - 2A - 1P+N - Courbe C - Vis/Vis ref : 406771
9,76€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Disjoncteur DNXᶾ - 6A - 1P+N - Courbe C - Vis/Vis ref : 406772
20,24€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Disjoncteur DNXᶾ - 10A - 1P+N - Courbe C - Vis/vis ref : 406773
6,70€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Disjoncteur DNXᶾ - 20A - 1P+N - Courbe C - Vis/Vis ref : 406775
6,70€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Disjoncteur DNXᶾ - 25A - 1P+N - Courbe C - Vis/Vis ref : 406776
9,82€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Disjoncteur DNXᶾ - 32A - 1P+N - Courbe C - Vis/Vis ref : 406777
11,80€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Disjoncteur DNXᶾ - 20A - 1P+N - Courbe D - Vis/Vis ref : 406803
18,24€ ttc
Expédition sous 24-72h
ajouter au panier
_
+

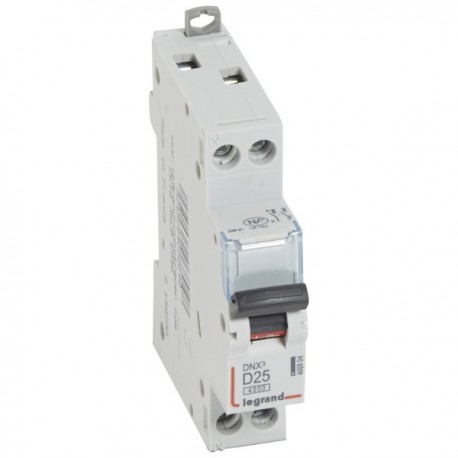

Disjoncteur DNXᶾ - 25A - 1P+N - Courbe D - Vis/Vis ref : 406804
