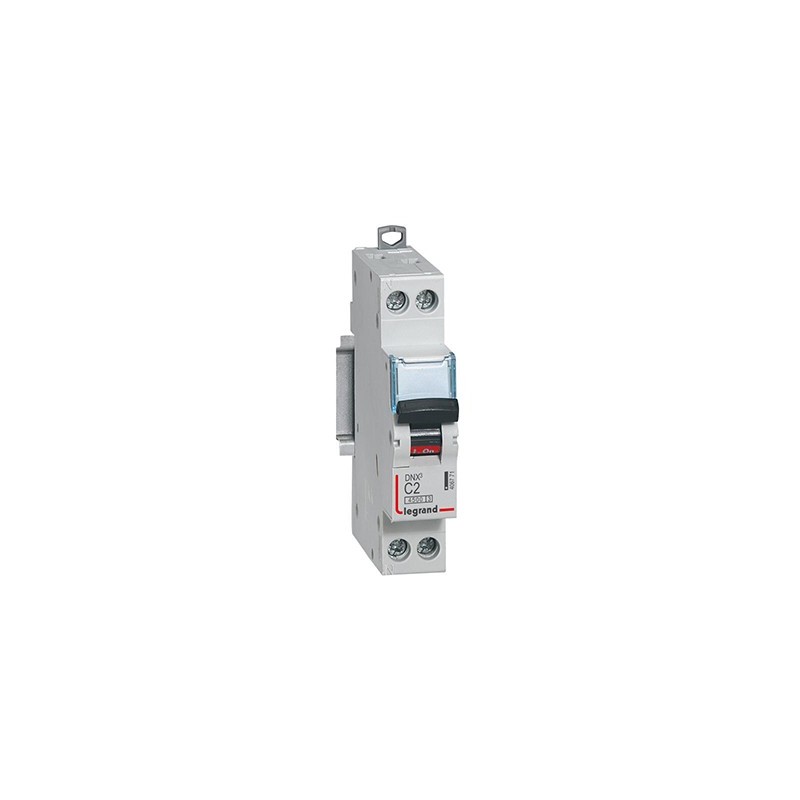

Disjoncteur DNXᶾ - 2A - 1P+N - Courbe C - Vis/Vis

Référence : 406771 Legrand EAN : 3245064067713
(13)
Legrand

Photo(s) non contractuelle(s)

Disjoncteur magnétothermique Legrand à coupure pleinement apparente pour la commande, la protection et le sectionnement des circuits électriques.

  • Tension maxi de fonctionnement : U = 250 V / 50Hz
  • Fréquence : 10 à 55 Hz
  • Pouvoir de coupure : Icn = 4500 A - Icu = 4.5 kA
  • courbes C et D - protection des départs

9,76€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 10 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

Ce disjoncteur de 2A peut protéger une VMC ou un thermostat, il est proposé par Legrand au sein de la gamme de Disjoncteur DNX3.

Disjoncteur DNXᶾ - 2A - 1P+N - Courbe C - Vis/Vis

Disjoncteur DNXᶾ - 2A - 1P+N - Courbe C - Vis/Vis

(13)
9,76€ ttc
ajouter au panier
_
+

Produits complémentaires

Borne de raccordement pour peigne universel
Legrand
Réf. 404905
Expédition sous 24-72h
1
Borne de raccordement pour peigne universel
4,93€ ttc
ajouter au panier
_
+
Contact auxiliaire coupure fil pilote DX3 - 6A - 240V
Legrand
Réf. 406258
Expédition sous 24-72h
2
Contact auxiliaire coupure fil pilote DX3 - 6A - 240V
19,20€ ttc
ajouter au panier
_
+
Peigne vertical - Entraxe 150mm - 2 rangées
Legrand
Réf. 405003
Expédition sous 24-72h
1
Peigne vertical - Entraxe 150mm - 2 rangées
21,72€ ttc
ajouter au panier
_
+
Cordon de repiquage - Phase+Neutre - Section 2x10mm² - 63A
Legrand
Réf. 404927
Expédition sous 24-72h
Cordon de repiquage - Phase+Neutre - Section 2x10mm² - 63A
12,62€ ttc
ajouter au panier
_
+
Capot d'extrémité pour peigne unipolaire universel
Legrand
Réf. 404989
Expédition sous 24-72h
4
Capot d'extrémité pour peigne unipolaire universel
0,18€ ttc
ajouter au panier
_
+
Déclencheur à émission de tension ( ET ) DX³ - 110V à 415V - 1 module
Legrand
Réf. 406278
Expédition sous 24-72h
1
Déclencheur à émission de tension ( ET ) DX³ - 110V à 415V - 1 module
28,62€ ttc
ajouter au panier
_
+
Peigne vertical - Entraxe 125mm - 2 rangées
Legrand
Réf. 405000
Expédition sous 24-72h
3
Peigne vertical - Entraxe 125mm - 2 rangées
16,20€ ttc
ajouter au panier
_
+
Peigne unipolaire universel HX³ - 13 modules
Legrand
Réf. 404926
Expédition sous 24-72h
45
Peigne unipolaire universel HX³ - 13 modules
3,12€ ttc
ajouter au panier
_
+
Documents et notices

Disjoncteur DNX à vis - Fiche

Voir le document
Caractéristiques

Garantie

2 ans

Nombre de pas de 9mm

2

Pouvoir de coupure

6 kA

Destination

Résidentiel

Nombre de pôles

Ph+N

Intensité (Ampérage)

2

Courbe

C

Type de raccordement

Peignable à vis

Bornes

A vis

Description

Description du disjoncteur 2A Legrand - 406771 :

  • Utilisations :
    • Appareil limiteur
    • Cadenassage possible en positions ouverte et fermée
    • O-OFF en blanc sur fond vert = contacts ouverts
    • I-ON en blanc sur fond rouge = contacts fermés
    • Plombage possible en position ouverte ou fermée
    • Connexion possible à l'arrivée haute par bornes auto et sortie basse
    • Connexion possible par bornes auto et sortie basse par bornes à vis
    • Connexion possible par sortie basse par bornes à vis
  • Les avantages techniques :
    • Bornes à cages, à vis débrayables et imperdables
    • Le contact de Neutre se ferme avant et s’ouvre après le contact de Phase
    • Le pôle de Phase assure la protection et le sectionnement du circuit Phase
    • Le pôle de neutre assure le sectionnement du circuit Neutre
    • Manoeuvre de l'appareil par manette ergonomique 2 positions
    • Repèrages des circuits à l’aide d’une étiquette insérée dans le porte-étiquette situé en face avant du produit
    • Bornes équipées de bavettes empêchant de mettre un câble sous la borne, borne entrouverte ou fermée
    • Alignement et espacement des bornes autorisant le raccordement par peigne à dent avec les autres produits de la gamme
    • Il est possible de remplacer un disjoncteur au milieu d’une rangée peignée sans déconnecter les autres produits

Caractéristiques du disjoncteur 406771 DNX3 2A Legrand :

  • Données techniques du disjoncteur :
    • Tension maxi de fonctionnement : U = 250 V / 50Hz
    • Tension mini de fonctionnement : U = 12 V AC/DC
    • Fonctionnement sous 400 Hz : oui
    • Pouvoir de coupure : Icn = 4500 A - Icu = 4.5 kA
    • La distance entre les contacts est supérieure à 5.5 mm avec la manette en position ouverte
    • Profondeur des bornes : 14 mm en partie haute et 13 mm en partie basse
    • Bornes protégées contre le toucher IP20, appareil câblé
    • Fréquence : 10 à 55 Hz
    • Tension d'isolement : Ui = 250 V
    • Matière : Polyamide et P.B.T
  • Dimensions du disjoncteur :
    • Volume : 1.62 dm3
    • Poids : 110,7 Gr
  • Conformité et protection :
    • CE
    • IP 20
    • Indice de protection contre les chocs mécaniques IK02 selon normes EN 62262
    • Normes IEC 529 – EN 60529 et NF 20-010
    • Protection de la face avant contre les contacts directs : IP40
    • Classe II par rapport aux masses métalliques
    • Tenue à l'épreuve du fil incandescent à 960°C, selon la norme IEC/EN 60898-1
    • Conforme à la norme NF 60898-1
    • Testé à 10 000 manœuvres en charge (sous In x Cos ϕ 0.9)
  • Produits complémentaires :
    • Support de cadenas (réf. 406303)
    • cadenas Ø 5 mm (réf. 406313)
    • cadenas Ø 6 mm (réf. 022797)
    • Peigne HX³ optimisé universel mono (réf. 4049 26/37)

Explication de la norme NF C 15-100

Qu'est-ce que le calibrage d'un disjoncteur ?

Cette valeur correspond à l'ampérage indiqué du disjoncteur, il témoigne de la puissance du circuit sur lequel il sera installé.

Pour un disjoncteur 2A comme celui-ci, le circuit protégé ne pourra contenir qu'une sonnette, une vmc ou un thermostat tandis qu'un disjoncteur 16A pourra par exemple protéger un circuit d'éclairage ou contenant jusqu'à 8 prises de courant.

Autres références pour ce produit
Disjoncteur DNXᶾ - 6A - 1P+N - Courbe C - Vis/Vis ref : 406772
20,24€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+

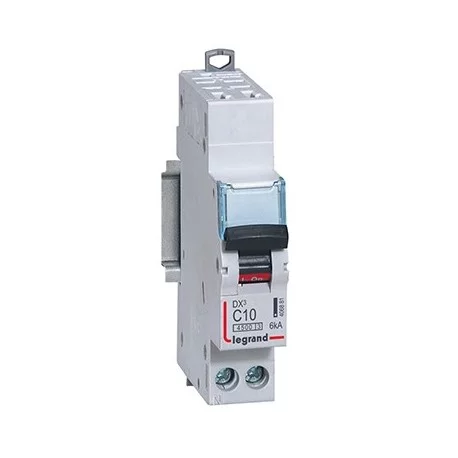

Disjoncteur DNXᶾ - 10A - 1P+N - Courbe C - Vis/vis ref : 406773
