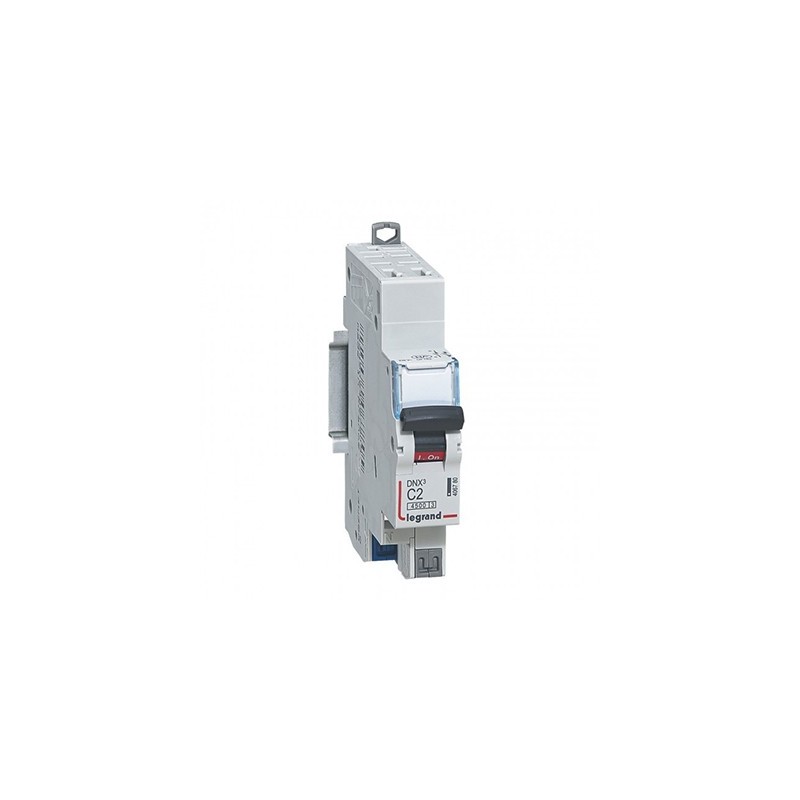

Disjoncteur DNXᶾ 4500 - 2A - 1P+N - Courbe C - Bornes auto

Description du disjoncteur DNXᶾ 2A Legrand - 406780 :

Mise en oeuvre du disjoncteur :

• Connexion auto : arrivée haute et sortie basse par borne automatique
• Alimentation par peigne HX³
• Fixation : sur rail symétrique ou DIN standard

Protection des circuits :

• Protection des petits circuits
• Adapté à la protection d'une VMC, d'une sonnette ou d'un gestionnaire d'énergie

Produits complémentaires :

• Peigne HX³ optimisé tétrapolaire réf : 405201/405210 pour répartir le courant sur les différents disjoncteurs
• Borne de raccordement
• Cordon de repiquage
• Cache vis plombable

Caractéristiques du disjoncteur DNXᶾ 2A Legrand :

Données techniques du disjoncteur :

• Calibre : 2 A
• Tension : 230 V
• Courbe : C
• Pôles : 1P+N
• Pouvoir de coupure :
  • 4500 A - NF EN 60898-1 - 230 V~ - 50 Hz
  • 6 kA - EN 60947-2 - 230 V~
• Domaine d'application : résidentiel
• Connexion : automatique haut et bas
• Classe de limitation : 3

Dimensions et poids :

• Hauteur : 77,7 mm
• Largeur : 85 mm
• Profondeur : 17,8 mm
• Nombre de pas de 9 mm : 2
• Poids : 108,3 g

Conformité et protection :

• NF

Garantie : 2 ans

Explication des évolutions de la norme NF C 15-110 par Legrand

Qu'est-ce que le calibrage d'un disjoncteur ?

Cette valeur correspond à l'ampérage indiqué du disjoncteur, il témoigne de la puissance du circuit sur lequel il sera installé.

Pour un disjoncteur 2A comme celui-ci, le circuit protégé ne pourra contenir qu'une sonnette, une vmc ou un thermostat tandis qu'un disjoncteur 16A pourra par exemple protéger un circuit d'éclairage ou contenant jusqu'à 8 prises de courant.
