Informations techniques sur le câble solaire photovoltaïque
Avec sa double épaisseur d'isolant, le câble solaire photovoltaïque présente une résistance élevée :
- Aux rayons ultraviolets (UV)
- Aux intempéries (y compris les impacts de grêle)
- Aux huiles minérales
- Aux acides
Sa bonne tenue mécanique lui permet également d'encaisser des chocs importants. Grâce à sa grande souplesse, il est facile à manipuler et à installer.
Normes et homologations du câble solaire photovoltaïque
Agréé NF USE, le câble solaire est fabriqué dans le respect des normes les plus strictes.
Homologué IEC 60754-1, il est sans halogène, ce qui signifie qu'il émet peu de fumées toxiques et de monoxyde de carbone en cas d'incendie. En comparaison, un câble standard contenant du fluor, du chlore ou du brome, génère des gaz corrosifs lorsqu'il prend feu. Il en résulte des fumées très dangereuses pour la santé.
En outre, le câble photovoltaïque respecte les normes IEC 60754-2 et IEC 61034-2 en matière de corrosivité des fumées et de densité de fumée dégagée, et il est non propagateur de la flamme (IEC 60332-1).
Il convient pour les équipements munis d'une isolation classe II et devant répondre au guide câble UTE C 32-502 et au guide UTE 15-712 relatif aux installations photovoltaïques.
Utilisations du câble solaire photovoltaïque
Le câble solaire est destiné à être installé sur des panneaux solaires ou sur d'autres applications fixes ou mobiles de même type, soumises aux mêmes contraintes que les panneaux photovoltaïques en termes de rayonnement UV, de chaleur ou d'intempéries.
Il peut donc être employé pour les raccordements électriques entre panneaux solaires, mais aussi pour le raccordement avec les batteries ou les appareils de gestion de l'énergie : onduleurs, transformateurs, compteurs, etc. Efficace à l'intérieur comme à l'extérieur, il peut être utilisé dans l’industrie, dans l’agriculture et même dans des zones présentant des risques d’explosion.
Parmi les différentes applications possibles, on retrouve :
- Les habitations raccordées au réseau de distribution basse tension avec des panneaux photovoltaïques en toiture.
- Les panneaux solaires nomades, par exemple en véhicule aménagé.
- Les champs de panneaux photovoltaïques (ou fermes solaires).
Spécifications du câble solaire photovoltaïque
Tension nominale : 1 000 V (courant alternatif), 1 500 V (courant continu)
Âme : cuivre étamé
Isolant : polyoléfine
Flexibilité de l'âme : souple classe 5
Forme : rond
Température d'utilisation : -40 °C / +90 °C
Déclinaisons du câble solaire photovoltaïque

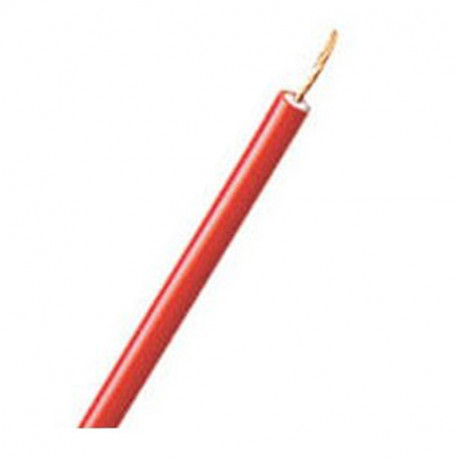

Disponible en rouge ou en noir, le câble photovoltaïque se décline en plusieurs sections (4 mm² ou 6 mm²) pour répondre à toutes les exigences. Avec Domomat, commandez précisément la longueur dont vous avez besoin : nous vous proposons des rouleaux de 100 mètres ou de 500 mètres, mais aussi des câbles solaires vendus au mètre.
Vous ne savez pas quelle section de câble photovoltaïque choisir ? Référez-vous à notre tableau correspondance diamètre section fil électrique pour faire votre choix. En cas de doute, faites appel à un électricité professionnel.
