Réf. FILAR2V3G16TGL
Définition d’un câble AR2V
Le câble AR2V est un câble électrique rigide en aluminium, qui peut être utilisé dans de nombreux cas de figure. L'aluminium étant moins cher que le cuivre, le câble AR2V constitue une alternative moins onéreuse que le R2V (dont l'âme est constituée de cuivre), pour une épaisseur et un nombre de conducteurs équivalents. Enfin, le câble U-1000 AR2V offre une bonne résistance mécanique aux chocs, aux intempéries et aux rayonnements solaires. Sa température d'utilisation maximale est de 60 °C.
Informations techniques sur le câble AR2V
Utilisations du câble AR2V
Conçu pour répondre à toutes les normes de sécurité électrique, le câble AR2V peut être utilisé dans n'importe quelle installation de transport d'énergie basse tension, que ce soit dans un cadre domestique ou industriel. Parmi les nombreuses utilisations possibles, on peut citer :
- L'alimentation électrique d'une maison ou de tout autre bâtiment.
- Le raccordement électrique EDF de type 2 (lorsque la distance entre le compteur EDF et la construction est supérieure à 30 m).
- Le raccordement d'une chaufferie ou d'un local technique de piscine.
- La réalisation d'une colonne montante dans un immeuble.
- L'alimentation d'une machine en poste fixe.
Le câble U-1000 AR2V peut être posé sur un chemin de câble, sur une tablette, à l'intérieur d'un caniveau ou fixé directement à une paroi. Il peut également être enterré : dans ce cas, il faut cependant prévoir une protection mécanique indépendante contre le choc des outils métalliques à main, par exemple une gaine TPC. Dans cette configuration, le câble doit aussi être placé entre deux couches de terre meuble ou de sable de 10 cm d'épaisseur.
Spécifications du câble AR2V
- Tension nominale : 1000 V maximum
- Âme : aluminium
- Isolant : polyéthylène réticulé
- Gaine : polychlorure de vinyle
- Flexibilité de l'âme : câblée classe 2
- Forme : rond
- Température d'utilisation : -25 °C / 60 °C
- Température maximale sur l'âme en service : 90 °C
Equivalence des sections de câble en cuivre et en aluminium
La hausse du prix du cuivre impact directement le prix des câbles électriques en cuivre, de ce fait les câbles en aluminium sont une alternative efficace et économique. Cependant, puisque l’aluminium est moins conducteur que le cuivre, pour des performances équivalentes il faudra opter pour une section de câble plus élevée. Voici un tableau d’équivalence des sections de câbles en cuivre et en aluminium pour vous aider à choisir la bonne section :
Section câble cuivre (mm2) | Section câble aluminium (mm2) |
10 | 16 |
16 | 35 |
25 | 50 |
35 | 70 |
50 | 95 |
70 | 120 |
95 | 150 |
120 | 185 |
150 | 240 |
185 | 300 |
240 | 400 |
300 | 500 |
400 | 630 |
500 | 800 |
630 | 1000 |
Déclinaisons du câble AR2V
Il existe de nombreux modèles de câbles U-1000 AR2V, avec différentes sections et nombres de conducteurs, avec ou sans le fil de terre vert/jaune. Par exemple :

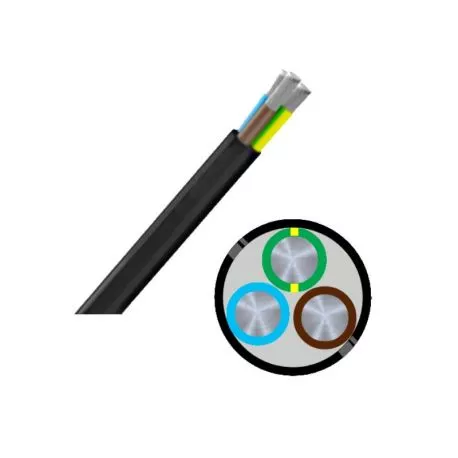

- Le câble AR2V 3G16 possède une section de 16 mm² et contient 3 conducteurs : vert/jaune, brun et bleu.

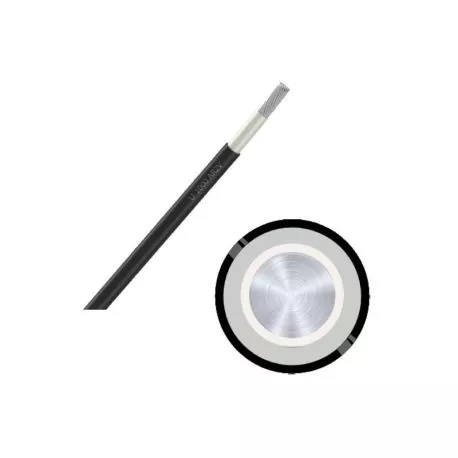

- Le câble AR2V 1X70 a une section de 70 mm² et contient 1 conducteur.
- Le câble AR2V 4X50 a une section de 50 mm² et intègre 4 fils conducteurs : gris, noir, bleu et brun.
Vous ne savez pas quelle section de câble choisir ? Consultez notre guide !
