Caractéristiques du fil H05VK
Conçu dans le respect des normes de sécurité électrique les plus strictes, le fil souple H05VK est conforme aux standards internationaux. Il est composé d'une partie conductrice (appelée âme), protégée par une couche isolante dont la couleur est normalisée en fonction de son usage.
L'âme en cuivre se caractérise par une excellente conductivité électrique, ainsi qu'une bonne résistance à l'oxydation et à la corrosion. Les risques de surchauffe et de court-circuit sont également réduits : la conception multibrin du câble garantit une répartition optimale de la circulation du courant, limitant la chaleur générée par l'effet joule. À section comparable, un fil souple H05VK a une capacité en intensité électrique supérieure à celle d'un fil rigide.
Quant à l'isolant en PVC, il protège le fil contre les vibrations, les chocs et autres agressions extérieures : intempéries, rayons ultraviolets, produits chimiques, huiles... En outre, le câble H05VK est non propagateur de la flamme, ce qui limite fortement le risque d'incendie.
Grâce à sa tenue en tension de 500 V maximum, le fil H05VK peut être utilisé en monophasé 230 V ou en triphasé 400 V, pour les circuits de contrôle ou de commande. Pour les niveaux de tension précédemment indiqués, les circuits de puissance doivent cependant être câblés avec une section minimale de 1,5 mm².
Enfin, le H05VK se distingue par sa grande souplesse, qui le rend très simple à installer. Il peut notamment être plié et tordu sans risque de rupture.
Utilisations du fil H05VK
Le H05VK est principalement utilisé pour la filerie interne d'appareils électriques en tous genres. Il permet aussi de relier les composants d'automatisme ou de distribution d'énergie dans un coffret ou dans une armoire électrique. Ce fil souple peut être posé à l'air libre, sur un isolateur ou sous un conduit : gaine, goulotte, etc.
Spécifications du fil H05VK
- Tension nominale : 500 V maximum
- Âme : cuivre
- Isolant : polychlorure de vinyle (PVC)
- Flexibilité de l'âme : souple classe 5
- Forme : rond
- Température d'utilisation : -5 °C / 60 °C
Déclinaisons du fil H05VK
Le fil souple H05VK est disponible en différentes couleurs afin d'identifier facilement la fonction de chaque câble, par exemple :

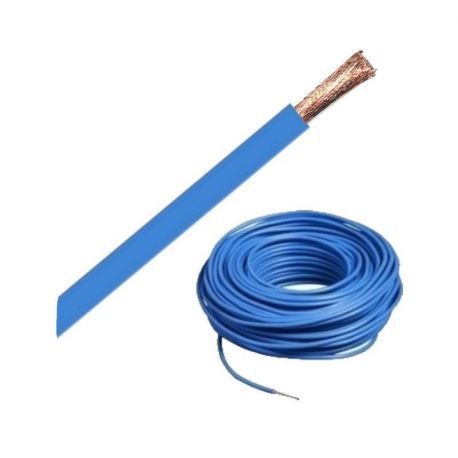

- Conducteur neutre : bleu

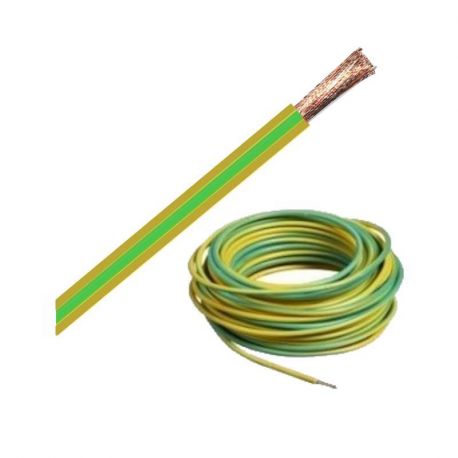

- Conducteur de protection relié à la terre : vert/jaune

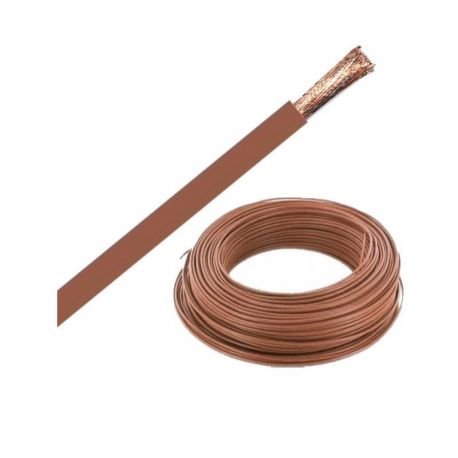

- Conducteur de phase : rouge, noir, marron ou toute autre couleur (à l'exception du bleu et du vert/jaune)
Par ailleurs, il se décline en plusieurs sections en fonction de l'intensité qu'il doit porter :
- 10 A : 1,5 mm²
- 16 - 20 A : 2,5 mm²
- 25 A : 4 mm²
- 32 A : 6 mm²
Pour plus d'informations, consultez notre guide : "Quelle section de câble choisir pour mon installation électrique ?"
