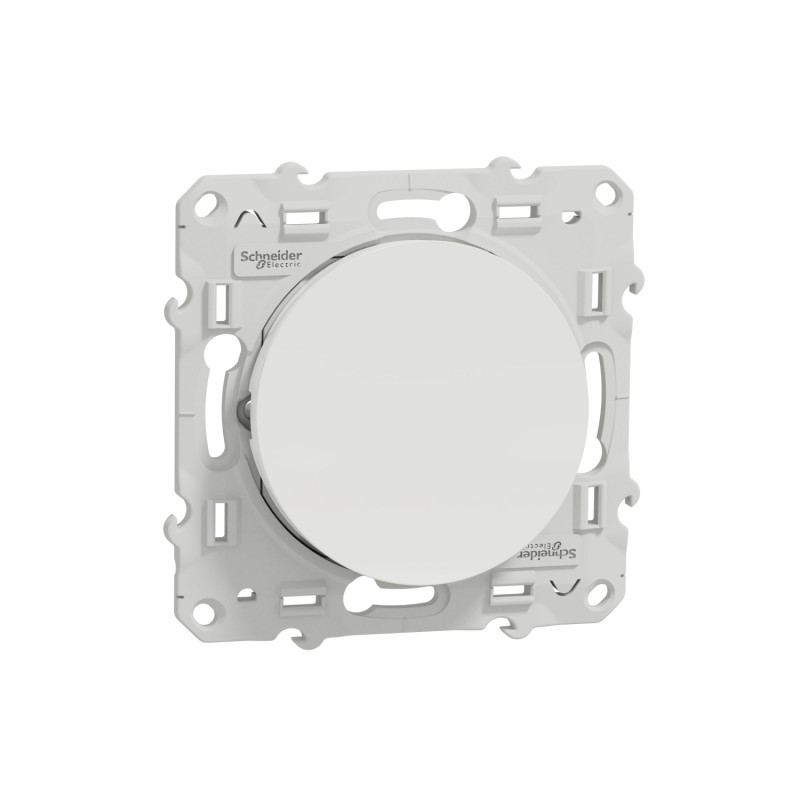

Lot de 60 va-et-vient Odace Schneider Electric - 10A - IP21 - Blanc

Lot de 60 va-et-vient S523204P de la gamme Odace par Schneider Electric :

Description générale :

• Mécanisme de va et vient
• Avec support de fixation
• Fixation par vis
• Gamme : Odace
• Vendus par lot de 60

Destination :

• Usage intérieur
• Neuf ou rénovation
• Résidentiel et petit tertiaire
• Montage encastré

Avantages :

• Conception Green Premium, pour un moindre impact environnemental
• Montage fiable et durablke grâce à la fixation par vis
• Montage facile, grâce au support de fixation fourni

Caractéristiques techniques du va-et-vient Schneider Electric - Gamme Odace - blanc - vendu par lot de 60 :

Données générales :

• Courant Assigné D'Emploi :10 AX
• Tension Assignée De Service (Us) : 250 V
• Type De Réseau : CA
• Fréquence Du Réseau : 50 Hz
• Type De Charge Charge pour lampes à économie d'énergie avec ballast : 100 W
• Capacité Minimum De Coupure De La Charge : 200 opérations à 1,25 In et 1,1 Un cos φ = 0,3
• Durée De Vie En Cycles 20000 cycle à ON / OFF ( cosφ = 0,6 et Ue nominal

Conformité et protection :

• Certifications :
  • RoHS, NF
• Normes :

  • 2006/95/EEC
  • EN60669-2

• IK04, IP21D

Dimensions du va-et-vient :

• Largeur : 71 mm
• Hauteur : 71 mm
• Profondeur : 34.75 mm
• Profondeur d'encastrement : 18,75 mm
• Poids : 40 g

Garantie :

• 18 mois

Présentation de la gamme Odace par Schneider Electric

Comment remplacer un interrupteur va-et-vient ?

Premièrement, il faut s'assurer du bon fonctionnement du système de va-et-vient. Celà fait, le courant doit-être coupé pour pouvoir travailler en sécurité.
Utilisez un tournevis plat pour retirer la plaque de l'ancien interrupteur puis dévissez le mécanisme. Les fils d'alimentation peuvent alors être retirés en dévissant la borne.
Pour installer l'interrupteur, prenez note du marquage sur le mécanisme. Il vous faut repérer l'emplacement de la phase (rouge) et des deux navettes.
Une fois les fils connectés, il ne reste plus qu'à revisser votre va-et-vient Odace dans sa boîte d'encastrement.
