Kit de réparation pour câble sous gaine Wago

Description générale du Kit Wago Référence 207-5485/316-000 :

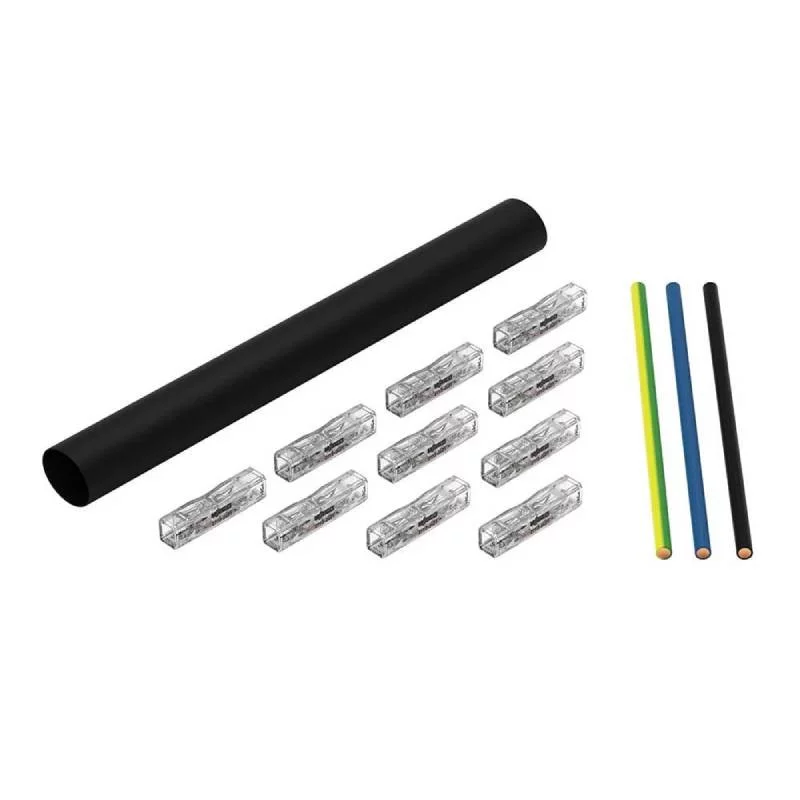

Ce kit comprend :

• 1 Câble H07 V-U 4 mm², 150 mm de long, noir
• 1 Câble H07 V-U 4 mm², 150 mm de long, vert/jaune
• 1 Câble H07 V-U 4 mm², 150 mm de long, bleu
• 1 Gaine thermorétractable, diamètre : 24 mm, taux de rétraction 4:1, longueur 160 mm, noire
• 10 Connecteur d'épissure en ligne, pour conducteurs rigides et multibrins (ref : 2773-2401)

Description du connecteur 2773-2401 :

• 2 conducteurs
• Conducteur rigides ou semi-rigides
• Contrôle simple du positionnement des conducteurs avec son boitier transparent
• Jauge de contrôle impriméeGrip
• Equipé d'une connexion à ressort push-in branchez le conducteur sans outil
• Peut-être utilisé avec du plâtre grâce à la technique de ressort sans entretien avec une gaine thermorétractable adaptée

Caractéristiques techniques du kit de réparation de câble de WAGO :

Données de raccordement du connecteur 2773-2401 :

• Type d'actionnement : Levier
• Tension nominale : 450 V
• Courant nominal : 32 A
• Conducteur raccordable : Cuivre électrolytique
• Conducteur rigide 0,75 … 4 mm² / 18 … 12 AWG
• Conducteurs semi-rigides 1,5 … 4 mm²
• Diamètre de conducteur 1,6 … 2 mm / 18 … 12 AWG
• Longueur de dénudage 10 … 11 mm / 0.39 … 0.43 inch

Câble H07 V-U 4 mm² :

• 1 Vert/jaune avec une longueur de 150mm
• 1 Bleu avec une longueur de 150mm
• 1 Noir avec une longueur de 150mm

Gaine thermorétractable :

• Diamètre : 24mm
• Taux de rétraction 4:1
• Longueur 160 mm
• Couleur : Noire

Normes :

• CE
• IEC 60998
• UL 486C
• EN 60998
