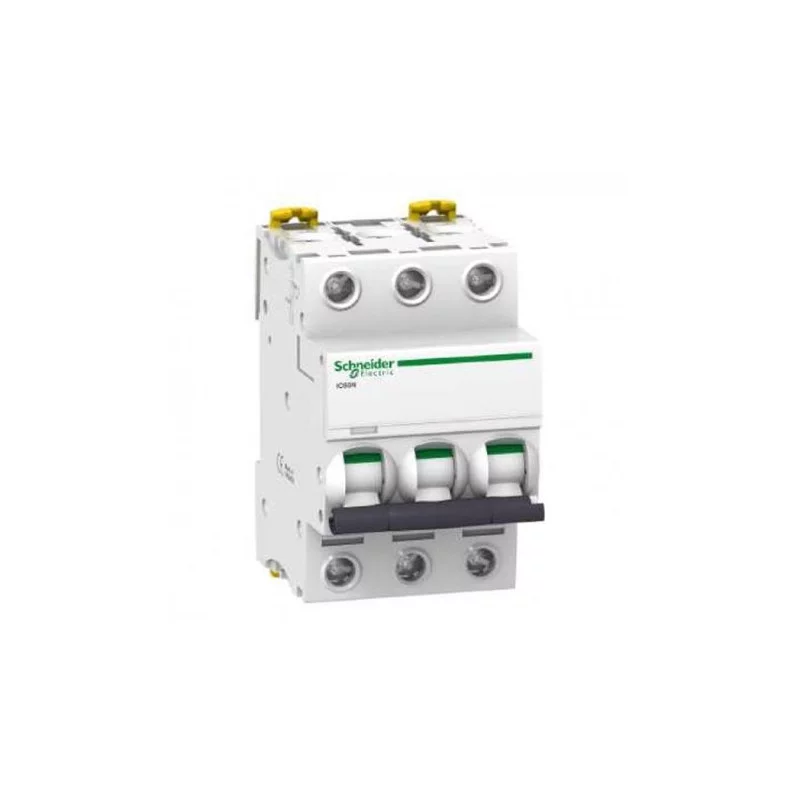

Disjoncteur miniature iC60N 32A Schneider Electric - 3P - Courbe B - AC/CC

Référence : A9F03332 Schneider Electric EAN : 3606480439957

Photo(s) non contractuelle(s)

Disjoncteur miniature iC60N 32A Schneider Electric - 3P - Courbe B - AC/CC

Conçu pour la sécurisation des circuits électriques, le disjoncteur protège les équipements électriques et prévient les risques d’incendie en cas de court-circuit ou de surcharge.

  • 3P
  • 32 A
  • AC/CC
  • Courbe B

75,00€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 75 DomoPoints

Disjoncteur miniature iC60N 32A Schneider Electric - 3P - Courbe B - AC/CC

Disjoncteur miniature iC60N 32A Schneider Electric - 3P - Courbe B - AC/CC

75,00€ ttc
ajouter au panier
_
+

Produits complémentaires

Contact auxiliaire OF Multi9 Schneider Electric - 100mA à 6A - AC/DC
Schneider Electric
Réf. M9A26904
Expédition sous 1 à 2 semaines après commande
Contact auxiliaire OF Multi9 Schneider Electric - 100mA à 6A - AC/DC
23,70€ ttc
ajouter au panier
_
+
Contact auxiliaire SD Multi9 Schneider Electric - 100mA à 6A - AC/DC
Schneider Electric
Réf. M9A26907
Expédition sous 1 à 2 semaines après commande
Contact auxiliaire SD Multi9 Schneider Electric - 100mA à 6A - AC/DC
28,43€ ttc
ajouter au panier
_
+
Dispositif de cadenassage Resi9 - Lot de 2 - Compatible disjoncteurs
Schneider Electric
Réf. 26970
Expédition sous 1 à 2 semaines après commande
1
Dispositif de cadenassage Resi9 - Lot de 2 - Compatible disjoncteurs
5,35€ ttc
ajouter au panier
_
+
Caractéristiques

Pouvoir de coupure

36 kA

Nombre de pôles

3P

Intensité (Ampérage)

32

Courbe

B

Type de raccordement

Peignable à vis

Bornes

A vis

Description

Disjoncteur miniature iC60N 32A Schneider Electric - 3P - Courbe B - AC/CC

Caractéristiques principales du disjoncteur 32 A Schneider :

  • Application du disjoncteur : Distribution
  • Gamme : Acti 9
  • Nom du produit : IC60
  • Nom abrégé d'appareil : IC60N
  • Description des pôles : 3P
  • Nombre de pôles protégés : 3
  • In courant assigné d'emploi : 32 A
  • Type de réseau : AC / CC
  • Technologie de déclencheur : Thermique-magnétique
  • Courbe de déclenchement : B
  • Pouvoir de coupure :
    • 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
    • 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
    • 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
    • 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
    • 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
    • 36 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
    • 10 kA Icu à <= 180 V CC se conformer à EN/CEI 60947-2
  • Catégorie d'emploi :
    • Catégorie A se conformer à EN 60898-1
    • Catégorie A se conformer à CEI 60898-1
  • Aptitude au sectionnement :
    • Oui se conformer à EN 60898-1
    • Oui se conformer à EN 60947-2
    • Oui se conformer à CEI 60898-1
    • Oui se conformer à CEI 60947-2

Caractéristiques complémentaires du disjoncteur Schneider :

  • Fréquence du réseau : 50/60 Hz
  • Limite de déclenchement magnétique : 4 x In +/- 20 %
  • [ics] pouvoir assigné de coupure de service en court-circuit :
    • 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
    • 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
    • 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz
    • 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
    • 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz
    • 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz
    • 27 kA 75 % se conformer à CEI 60947-2 - 12…133 V CA 50/60 Hz
    • 27 kA 75 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz
    • 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz
    • 6000 A 100 % se conformer à CEI 60898-1 - 400 V CA 50/60 Hz
    • 10 kA 100 % se conformer à CEI 60947-2 - 125…180 V CC
    • 10 kA 100 % se conformer à EN 60947-2 - 125…180 V CC
  • Classe de limitation :
    • 3 conformément à EN 60898-1
    • 3 conformément à IEC 60898-1
  • [ui] tension assignée d'isolement :
    • 500 V AC 50/60 Hz conformément à IEC 60947-2
    • 500 V AC 50/60 Hz conformément à EN 60947-2
  • [uimp] tension assignée de tenue aux chocs :
    • 6 kV conformément à EN 60947-2
    • 6 kV conformément à IEC 60947-2
  • Coupure pleinement apparente : Oui
  • Type de commande : Par maneton
  • Signalisation locale : Indicateur de déclenchement
  • Mode d'installation : Fixe
  • Support de montage : Rail DIN
  • Compatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou bas
  • Pas de 9 mm : 6
  • Durée de vie mécanique : 20 000 cycles
  • Durée de vie électrique : 10 000 cycles
    Longueur de dénudage des fils : 14 mm haut ou bas
  • Couple de serrage : 3,5 N.m haut ou bas
  • Protection fuite à la terre : Bloc séparé

Dimensions & poids :

  • Hauteur : 85 mm
  • Largeur : 54 mm
  • Profondeur : 78,5 mm
  • Masse du produit : 0,375 kg
  • Couleur : Blanc
