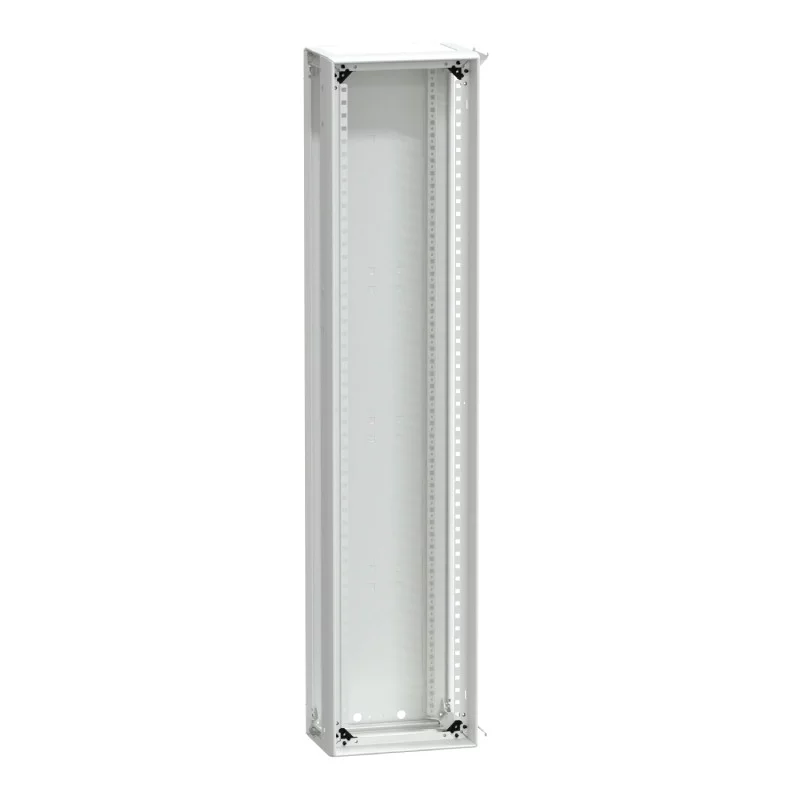

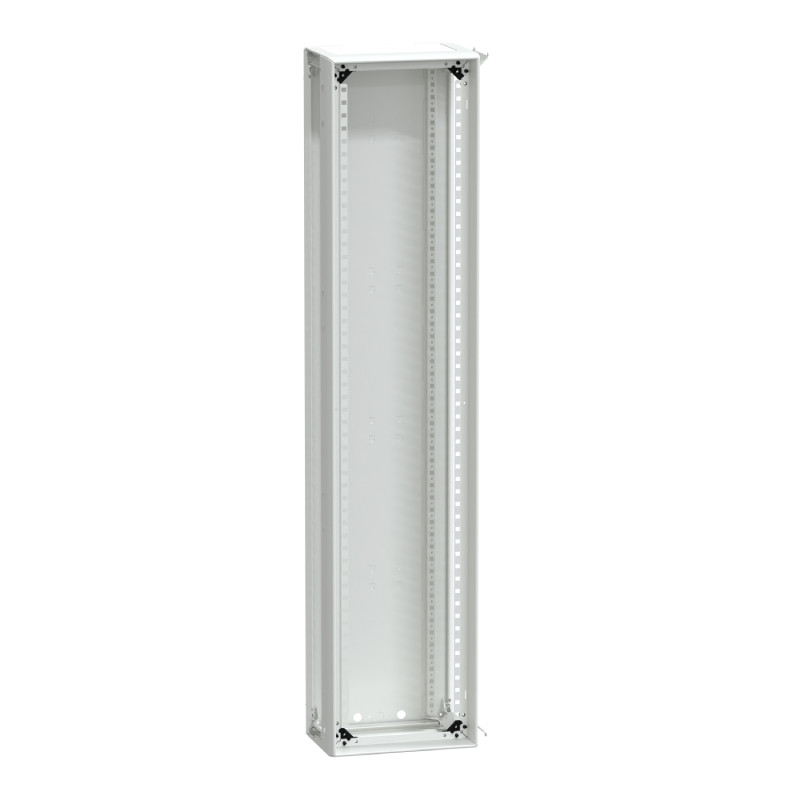

Gaine d'extension coffret vide PrismaSeT G Active Schneider Electric - Sans porte - H138cm

Composition du kit :

• Montants
• Plaque arrière
• Plaque supérieure
• Plaque inférieure

Application :

• Résidentiel et petit tertiaire
• Neuf ou rénovation

Caractéristiques techniques de la gaine d'extension coffret vide PrismaSeT G Active Schneider Electric - Sans porte Schneider Electric - LVS08109 :

Données techniques :

• Type de plaque frontale : Sans, à commander séparément
• Nombre de modules verticaux (50 mm) : 27
• Nombre de modules de 18 mm par rangée : 10
• [Ui] tension assignée d'isolement : 1000 V sur JdB principaux arrière se conformer à CEI 61439-2
• Fréquence du réseau : 50/60 Hz
• In courant assigné d'emploi : 630 A à 40 °C se conformer à CEI 61439-2
• Courant de court-circuit : 50 kA
• Courant assigné de courte durée admissible : 25 kA 1s se conformer à CEI 61439-1
• Courant assigné de crête admissible : 53 kA se conformer à CEI 61439-1
• Classe d'isolation électrique : Classe I

• IP30 avec plastron
• IP40 avec porte
• IP41 avec porte et auvent
• IP43 avec porte, auvent et joint IP43

• IK07 avec plastron
• IK08 avec porte transparente
• IK10 avec porte pleine
• Robustesse mécanique
• Essais sismiques - 2,5G se conformer à CEI 60068-2-57

Matériaux et coloris :

• Matière : Feuille d'acier traité
• Traitement de protection : Électrophorèse et poudre d'époxy-polyester polymérisée à chaud
• Finition de la surface : Texturé Mat
• Couleur : Blanc

Dimensions et poids du coffret :

• Largeur : 305 mm
• Hauteur : 1380 mm
• Profondeur : 205 mm
• Poids : 11,44 kg

Conformité, protection et homologations :

• CEI 61439-1
• CEI 61439-2
• CEI 62208
• ASTA
• EAC

Garantie : 18 mois
