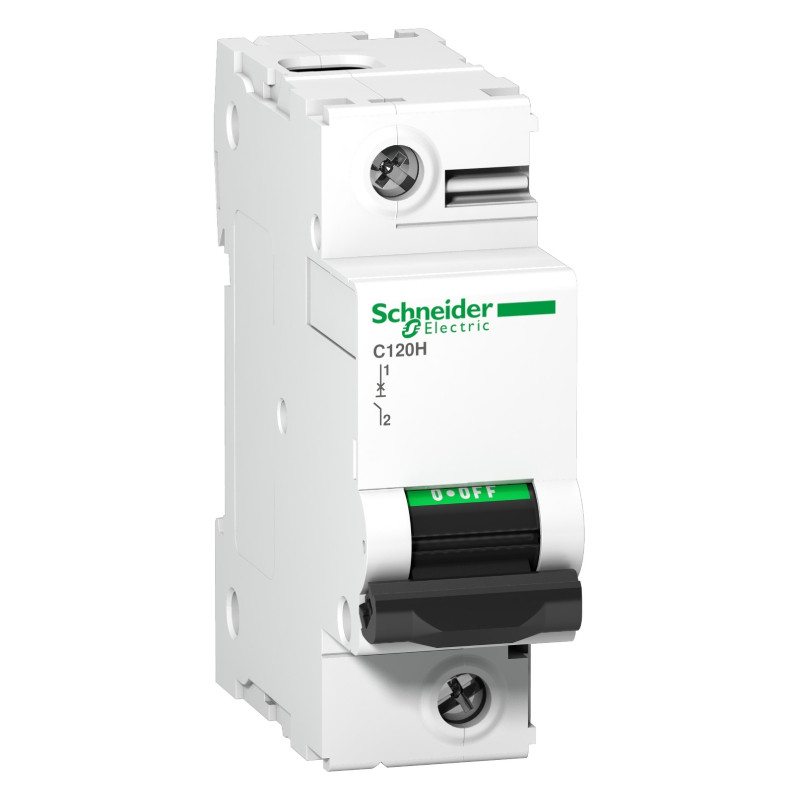

Disjoncteur Acti9 C120H Schneider Electric - 1P - 80 A - Courbe C

Référence : A9N18446 Schneider Electric EAN : 3606480380174
Schneider Electric

Photo(s) non contractuelle(s)

Ce disjoncteur de Schneider Electric, au déclencheur thermique-magnétique et encliquetable, s'intègrera dans un rail DIN symétrique 35 mm.

  • 1 pôle
  • Courant nominal : 80 A
  • Courbe de déclenchement : C

42,95€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 43 DomoPoints

Disjoncteur Acti9 C120H Schneider Electric - 1P - 80 A - Courbe C

Disjoncteur Acti9 C120H Schneider Electric - 1P - 80 A - Courbe C

42,95€ ttc
ajouter au panier
_
+

Produits complémentaires

Intercalaire Acti9 Schneider - 1 pas de 9mm - Pour tableau électrique
Schneider Electric
Réf. A9N27062
Expédition sous 1 à 2 semaines après commande
Intercalaire Acti9 Schneider - 1 pas de 9mm - Pour tableau électrique
3,58€ ttc
ajouter au panier
_
+
Lot de 4 dispositifs de condamnation pour poignée C120 Schneider Electric
Schneider Electric
Réf. 27145
Expédition sous 1 à 2 semaines après commande
Lot de 4 dispositifs de condamnation pour poignée C120 Schneider...
14,15€ ttc
ajouter au panier
_
+
Déclencheur pour BP à ouverture MNx 380-415VCA 3A 415VCA - 6A 240VCA
Schneider Electric
Réf. A9N26971
Expédition sous 1 à 2 semaines après commande
Déclencheur pour BP à ouverture MNx 380-415VCA 3A 415VCA - 6A 240VCA
73,72€ ttc
ajouter au panier
_
+
Déclencheur à minimum de tension MN 48VCA-CC 3A 415VCA - 6A 240VCA
Schneider Electric
Réf. A9N26961
Expédition sous 1 à 2 semaines après commande
Déclencheur à minimum de tension MN 48VCA-CC 3A 415VCA - 6A 240VCA
49,84€ ttc
ajouter au panier
_
+
C60 MSU - déclencheur à seuil de tension - 255..400Vca
Schneider Electric
Réf. A9N26500
Expédition sous 1 à 2 semaines après commande
C60 MSU - déclencheur à seuil de tension - 255..400Vca
55,51€ ttc
ajouter au panier
_
+
Documents et notices

Fiche technique A9N18445 Schneider Electric

Disjoncteur Acti9 C120H - 1P - 80 A - Courbe C

Voir le document
Caractéristiques

Garantie

18 mois

Pouvoir de coupure

15 kA

Nombre de pôles

1P

Intensité (Ampérage)

80

Courbe

C

Description

Disjoncteur Acti9 C120H Schneider Electric - 1P - 80 A - Courbe C

Données générales Acti9 C120H :

  • Gamme : Acti9
  • Type de produit : Disjoncteur miniature
  • Application : Distribution
  • Pôles : 1P
  • Nombre de pôles protégés : 1
  • In courant assigné d'emploi : 80 A à 30 °C
  • Type de réseau : CA
  • Type de déclencheur : Thermique-magnétique
  • Courbe de déclenchement : C
  • Aptitude au sectionnement : conforme à CEI 60947-2
  • Fréquence du réseau : 50/60 Hz
  • Déclenchement magnétique : 5,,,10 x In
  • Classe de limitation : 3 se conformer à EN/CEI 60947-2
  • Tension assignée d'isolement : 500 V CA 50/60 Hz se conformer à EN/CEI 60947-2
  • Tension assignée de tenue aux chocs : 6 kV conforme à EN/CEI 60947-2
  • Type de commande : Par maneton
  • Indication de tension : ON/OFF
  • Mode d'installation : Encliquetable
  • Support de montage : Rail DIN symétrique 35 mm
  • Pas de 9 mm : 3
  • Endurance mécanique : 20000 cycles
  • Durée de vie électrique : 10000 cycles conforme à CEI 60947-2
  • Verrouillages optionnels : Poignée scellable avec diamètre câble 0,7mm en position OFF ou ON
  • Mode de raccordement :
    - Borne du type à cage1…50 mm² rigide
    - Borne du type à cage1,5…35 mm² souple
  • Longueur de dénudage des fils : 15 mm
  • Couple de serrage : 3,5 N.m
  • IP20
  • Catégorie de surtension : IV

Pouvoir de coupure :

  • 30 kA Icu à 130 V CA 50/60 Hz conforme à EN/CEI 60947-2
  • 20 kA Icu à 12 V CC conforme à EN/CEI 60947-2
  • 20 kA Icu à 125 V CC conforme à EN/CEI 60947-2
  • 15 kA Icu à <= 144 V CC conforme à EN/CEI 60947-2
  • 15 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/CEI 60947-2
  • 15000 A Icn à 230...400 V CA 50/60 Hz conforme à EN/CEI 60898-1
  • 4,5 kA Icu à 380...415 V CA 50/60 Hz IT conforme à EN/CEI 60947-2
  • 30 kA Icu à 12 V CA 50/60 Hz conforme à EN/CEI 60947-2

Tension assignée d'emploi :

  • 380...415 V CA 50/60 Hz
  • 125 V CC
  • <= 144 V CC
  • 12 V CC
  • 220...240 V CA 50/60 Hz
  • 230...400 V CA 50/60 Hz
  • 130 V CA 50/60 Hz
  • 12 V CA 50/60 Hz

Pouvoir assigné de coupure de service :

  • 15 kA 50 % se conformer à EN/CEI 60947-2 - 130 V CA 50/60 Hz
  • 7,5 kA 50 % se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz
  • 2,25 kA 50 % se conformer à EN/CEI 60947-2 - 380...415 V CA 50/60 Hz
  • 7500 A 50 % se conformer à EN/CEI 60898-1 - 230...400 V CA 50/60 Hz
  • 20 kA 100 % se conformer à EN/CEI 60947-2 - 12 V CC
  • 15 kA 100 % se conformer à EN/CEI 60947-2 - <= 144 V CC
  • 20 kA 100 % se conformer à EN/CEI 60947-2 - 125 V CC
  • 15 kA 50 % se conformer à EN/CEI 60947-2 - 12 V CA 50/60 Hz

Dimensions du produit :

  • Hauteur : 81 mm
  • Profondeur : 73 mm
  • Largeur : 27 mm
  • Poids : 0,205 kg

Garantie 18 mois

+
✕
