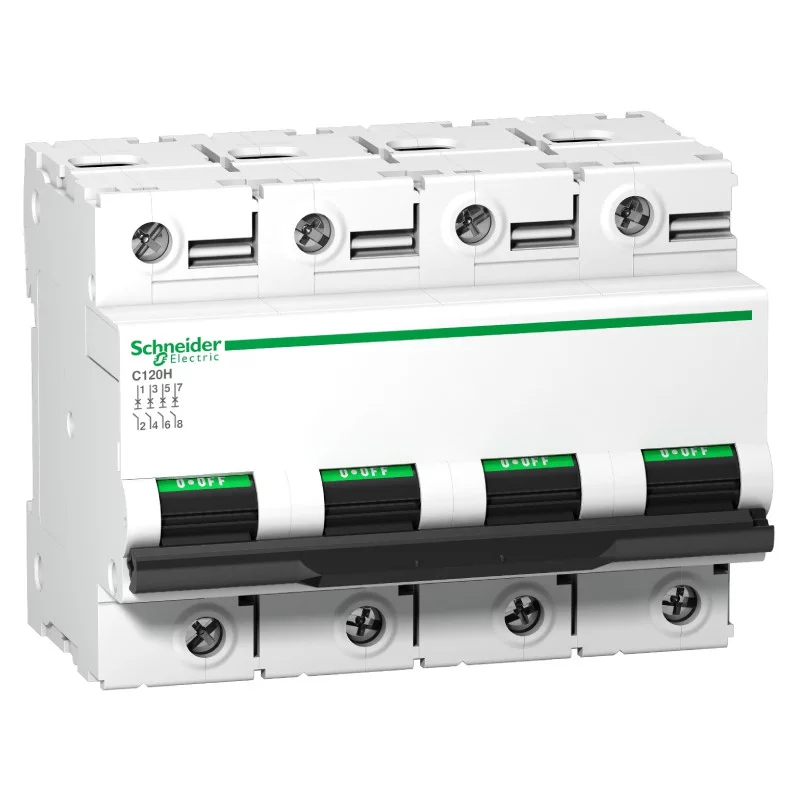

Disjoncteur Acti9 C120H Schneider Electric - 4P - 63 A - Courbe B

Référence : A9N18434 Schneider Electric EAN : 3606480380051
Schneider Electric

Photo(s) non contractuelle(s)

Ce disjoncteur de Schneider Electric, au déclencheur thermique-magnétique et encliquetable, s'intègrera dans un rail DIN symétrique 35 mm.

  • 4 pôles
  • Courant nominal : 63 A
  • Courbe de déclenchement : B

207,94€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 208 DomoPoints

Disjoncteur Acti9 C120H Schneider Electric - 4P - 63 A - Courbe B

Disjoncteur Acti9 C120H Schneider Electric - 4P - 63 A - Courbe B

207,94€ ttc
ajouter au panier
_
+

Produits complémentaires

PowerTag - capteur de mesure radio-fréquence - Vigi DT40/iC60 - 3P+N 63A - am/av
Schneider Electric
Réf. A9MEM1570
Expédition sous 1 à 2 semaines après commande
PowerTag - capteur de mesure radio-fréquence - Vigi DT40/iC60 -...
171,60€ ttc
ajouter au panier
_
+
Bloc différentiel Vigi C120 - 4P - 30 mA - instantané - type AC
Schneider Electric
Réf. A9N18542
Expédition sous 1 à 2 semaines après commande
1
Bloc différentiel Vigi C120 - 4P - 30 mA - instantané - type AC
221,56€ ttc
ajouter au panier
_
+
Bloc différentiel Vigi C120 - 4P - 1000 mA - Sélectif - type AC
Schneider Electric
Réf. A9N18549
Expédition sous 24-72h
Bloc différentiel Vigi C120 - 4P - 1000 mA - Sélectif - type AC
228,60€ ttc
ajouter au panier
_
+
Intercalaire Acti9 Schneider - 1 pas de 9mm - Pour tableau électrique
Schneider Electric
Réf. A9N27062
Expédition sous 1 à 2 semaines après commande
Intercalaire Acti9 Schneider - 1 pas de 9mm - Pour tableau électrique
3,58€ ttc
ajouter au panier
_
+
Lot de 4 dispositifs de condamnation pour poignée C120 Schneider Electric
Schneider Electric
Réf. 27145
Expédition sous 1 à 2 semaines après commande
Lot de 4 dispositifs de condamnation pour poignée C120 Schneider...
14,15€ ttc
ajouter au panier
_
+
Contact auxiliaire OF/SD+OF Acti9 Schneider Electric - 100mA à 6A - AC/DC
Schneider Electric
Réf. A9N26909
Expédition sous 1 à 2 semaines après commande
Contact auxiliaire OF/SD+OF Acti9 Schneider Electric - 100mA à 6A -...
26,28€ ttc
ajouter au panier
_
+
Documents et notices

Fiche technique A9N18434 Schneider Electric

Disjoncteur Acti9 C120H - 4P - 63 A - Courbe B

Voir le document
Caractéristiques

Garantie

18 mois

Pouvoir de coupure

15 kA

Nombre de pôles

4P

Intensité (Ampérage)

63

Courbe

B

Description

Disjoncteur Acti9 C120H Schneider Electric - 4P - 63 A - Courbe B

Données générales Acti9 C120H :

  • Gamme : Acti9
  • Type de produit : Disjoncteur miniature
  • Application : Distribution
  • Pôles : 4P
  • Nombre de pôles protégés : 4
  • Position du pôle neutre : Gauche
  • In courant assigné d'emploi : 63 A à 30 °C
  • Type de réseau : CA
  • Type de déclencheur : Thermique-magnétique
  • Courbe de déclenchement : B
  • Aptitude au sectionnement : conforme à CEI 60947-2
  • Fréquence du réseau : 50/60 Hz
  • Déclenchement magnétique : 3...5 x In
  • Classe de limitation : 3 se conformer à EN/CEI 60947-2
  • Tension assignée d'isolement : 500 V CA 50/60 Hz se conformer à EN/CEI 60947-2
  • Tension assignée de tenue aux chocs : 6 kV conforme à EN/CEI 60947-2
  • Type de commande : Par maneton
  • Indication de tension : ON/OFF
  • Mode d'installation : Encliquetable
  • Support de montage : Rail DIN symétrique 35 mm
  • Pas de 9 mm : 12
  • Endurance mécanique : 20000 cycles
  • Durée de vie électrique : 10000 cycles conforme à CEI 60947-2
  • Mode de raccordement :
    - Borne du type à cage1…50 mm² rigide
    - Borne du type à cage1,5…35 mm² souple
  • Longueur de dénudage des fils : 15 mm
  • Couple de serrage : 3,5 N.m
  • Protection différentielle : Bloc séparé
  • IP20
  • Catégorie de surtension : IV

Pouvoir de coupure :

  • 15000 A Icn à 230...400 V CA 50/60 Hz conforme à EN/CEI 60898-1
  • 10 kA Icu à 440 V CA 50/60 Hz conforme à EN/CEI 60947-2
  • 15 kA Icu à <= 250 V CC conforme à EN/CEI 60947-2
  • 15 kA Icu à 380...415 V CA 50/60 Hz conforme à EN/CEI 60947-2
  • 30 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/CEI 60947-2

Tension assignée d'emploi :

  • 380...415 V CA 50/60 Hz
  • 220...240 V CA 50/60 Hz
  • 440 V CA 50/60 Hz
  • <= 250 V CC
  • 230...400 V CA 50/60 Hz

Pouvoir assigné de coupure de service :

  • 7500 A 50 % se conformer à EN/CEI 60898-1 - 230...400 V CA 50/60 Hz
  • 5 kA 50 % se conformer à EN/CEI 60947-2 - 440 V CA 50/60 Hz
  • 15 kA 50 % se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz
  • 7,5 kA 50 % se conformer à EN/CEI 60947-2 - 380...415 V CA 50/60 Hz
  • 15 kA 100 % se conformer à EN/CEI 60947-2 - <= 250 V CC

Dimensions du produit :

  • Hauteur : 81 mm
  • Profondeur : 73 mm
  • Largeur : 108 mm
  • Poids : 0,82 kg

Garantie 18 mois

+
✕
