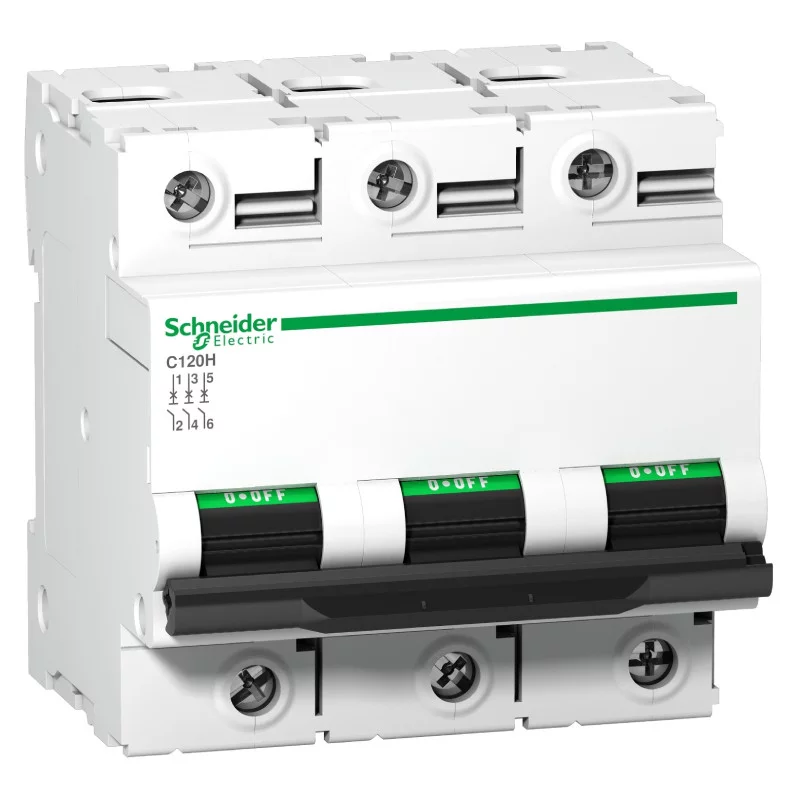

Disjoncteur Acti9 C120H Schneider Electric - 3P - 100 A - Courbe B

Disjoncteur Acti9 C120H Schneider Electric - 3P - 100 A - Courbe B

Données générales Acti9 C120H :

• Gamme : Acti9
• Type de produit : Disjoncteur miniature
• Application : Distribution
• Pôles : 3P
• Nombre de pôles protégés : 3
• Position du pôle neutre : Gauche
• In courant assigné d'emploi : 100A à 30 °C
• Type de réseau : CA
• Type de déclencheur : Thermique-magnétique
• Courbe de déclenchement : B
• Aptitude au sectionnement : conforme à CEI 60947-2
• Fréquence du réseau : 50/60 Hz
• Déclenchement magnétique : 3...5 x In
• Classe de limitation : 3 se conformer à EN/CEI 60947-2
• Tension assignée d'isolement : 500 V CA 50/60 Hz se conformer à EN/CEI 60947-2
• Tension assignée de tenue aux chocs : 6 kV conforme à EN/CEI 60947-2
• Type de commande : Par maneton
• Indication de tension : ON/OFF
• Mode d'installation : Encliquetable
• Support de montage : Rail DIN symétrique 35 mm
• Pas de 9 mm : 9
• Endurance mécanique : 20000 cycles
• Durée de vie électrique : 5000 cycles conforme à CEI 60947-2
• Verrouillages optionnels : Poignée scellable avec diamètre câble 0,7mm en position OFF ou ON
• Mode de raccordement :
  - Borne du type à cage1…50 mm² rigide
  - Borne du type à cage1,5…35 mm² souple
• Longueur de dénudage des fils : 15 mm
• Couple de serrage : 3,5 N.m
• Protection différentielle : Bloc séparé
• IP20
• Catégorie de surtension : IV

Pouvoir de coupure :

• 15000 A Icn à 230...400 V CA 50/60 Hz conforme à EN/CEI 60898-1
• 10 kA Icu à 440 V CA 50/60 Hz conforme à EN/CEI 60947-2
• 15 kA Icu à 380...415 V CA 50/60 Hz conforme à EN/CEI 60947-2
• 30 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/CEI 60947-2
• 15 kA Icu à <= 375 V CC conforme à EN/CEI 60947-2

Tension assignée d'emploi :

• <= 375 V CC
• 380...415 V CA 50/60 Hz
• 220...240 V CA 50/60 Hz
• 440 V CA 50/60 Hz
• 230...400 V CA 50/60 Hz

Pouvoir assigné de coupure de service :

• 7500 A 50 % se conformer à EN/CEI 60898-1 - 230...400 V CA 50/60 Hz
• 5 kA 50 % se conformer à EN/CEI 60947-2 - 440 V CA 50/60 Hz
• 15 kA 50 % se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz
• 7,5 kA 50 % se conformer à EN/CEI 60947-2 - 380...415 V CA 50/60 Hz
• 15 kA 100 % se conformer à EN/CEI 60947-2 - <= 250 V CC

Dimensions du produit :

• Hauteur : 81 mm
• Profondeur : 73 mm
• Largeur : 81 mm
• Poids : 0,615 kg

Garantie 18 mois
