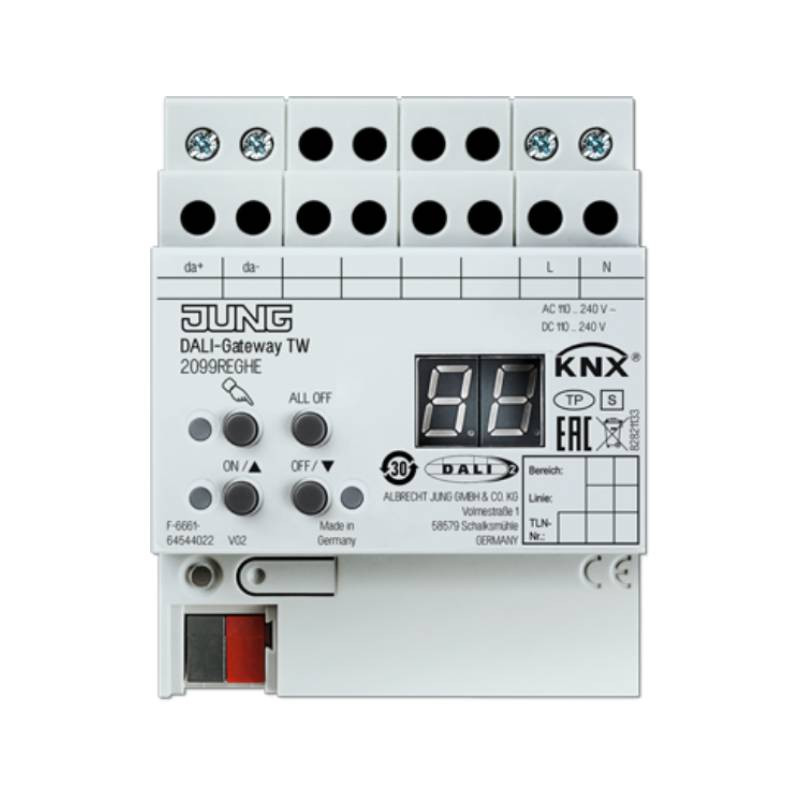

Interface Dali TW KNX Jung

Interface KNX DALI TW Jung - 2099 REGHE :

• Commande de 64 ballasts DALI max. dans 32 groupes max.
• Réglage de la température de couleur pour luminaire équipé de DALI Device Type 8 pour Tunable White selon IEC 62386-209
• Adressage individuel, groupe ou centralisé
• Adapté à l’utilisation dans des installations d’éclairage de secours reliées à une alimentation centralisée
• 16 scénarios d’éclairage
• Commande d’effets pour effets dynamiques ou jeux de couleurs
• Lecture de l’état des ballasts DALI par KNX, par ex. luminosité ou erreur d’éclairage
• Commande manuelle des groupes DALI
• Fonction de guidage forcé
• Retour de l’état de commutation et de la valeur de luminosité en fonctionnement sur bus et en mode manuel
• Retour d’infos global
• Fonction de commutation centrale
• Fonction de blocage pour chaque groupe DALI
• Separate Ein- und Ausschaltverzögerung
• Commutateur d’éclairage d’escalier avec avertissement de coupure
• Fonction couloir : réduit la durée d’éclairage, lorsqu’aucun mouvement n’est détecté, en association avec des détecteurs de mouvement
• Conception en ligne et hors ligne des ballasts DALI avec un plug-in ETS
• Protection contre les courts-circuits
• Protection contre les surtensions
• Protection contre les surcharges
• Compteur d’heures de fonctionnement
• Information de l’état de commutation général des participants DALI, par ex. pour la coupure de la tension secteur des ballasts DALI pour éviter les pertes en mode veille
• Remplacement d’un participant DALI individuel pendant le fonctionnement possible sans logiciel
• A partir de la génération d’appareils V02: certifié DALI-2
• Caractéristique de variation réglable en linéaire ou logarithmique

Les avantages du système KNX par Jung :

• Manipulation plus simple
• Mise en service pratique
• Connexion KNX plus sécurisée
• Amélioration de la lisibilité sans rétro-éclairage
• Câblage plus efficace

Éléments indispensables au système KNX, à commander séparément :

• Alimentation
• Actionneur
• Commande
• Câble BUS

Caractéristiques techniques de la passerelle Dali TW KNX - Jung :

• Médium KNX : TP 256
• Tension nominale : AC 110 ... 240 V ~
• Fréquence : 50/60 Hz
• Tension nominale DALI : DC 16 V
• Tension nominale KNX : DC 21 ... 32 V TBTS
  Puissance absorbée KNX : typ. 150 mW
• Type de connexion : bornes à vis
• Encombrement : 4 modules (72 mm)
• Montage sur rail DIN selon norme EN 60715 dans coffret de distribution

Garantie : 12 mois
